3.1.3 Régulation en boucle fermée
La régulation en boucle fermée (avec un signal à réaction prove-
nant d'un capteur) programmée pour faire fonctionner des pom-
pes centrifuges, tient compte de leur influence sur le système
hydraulique.

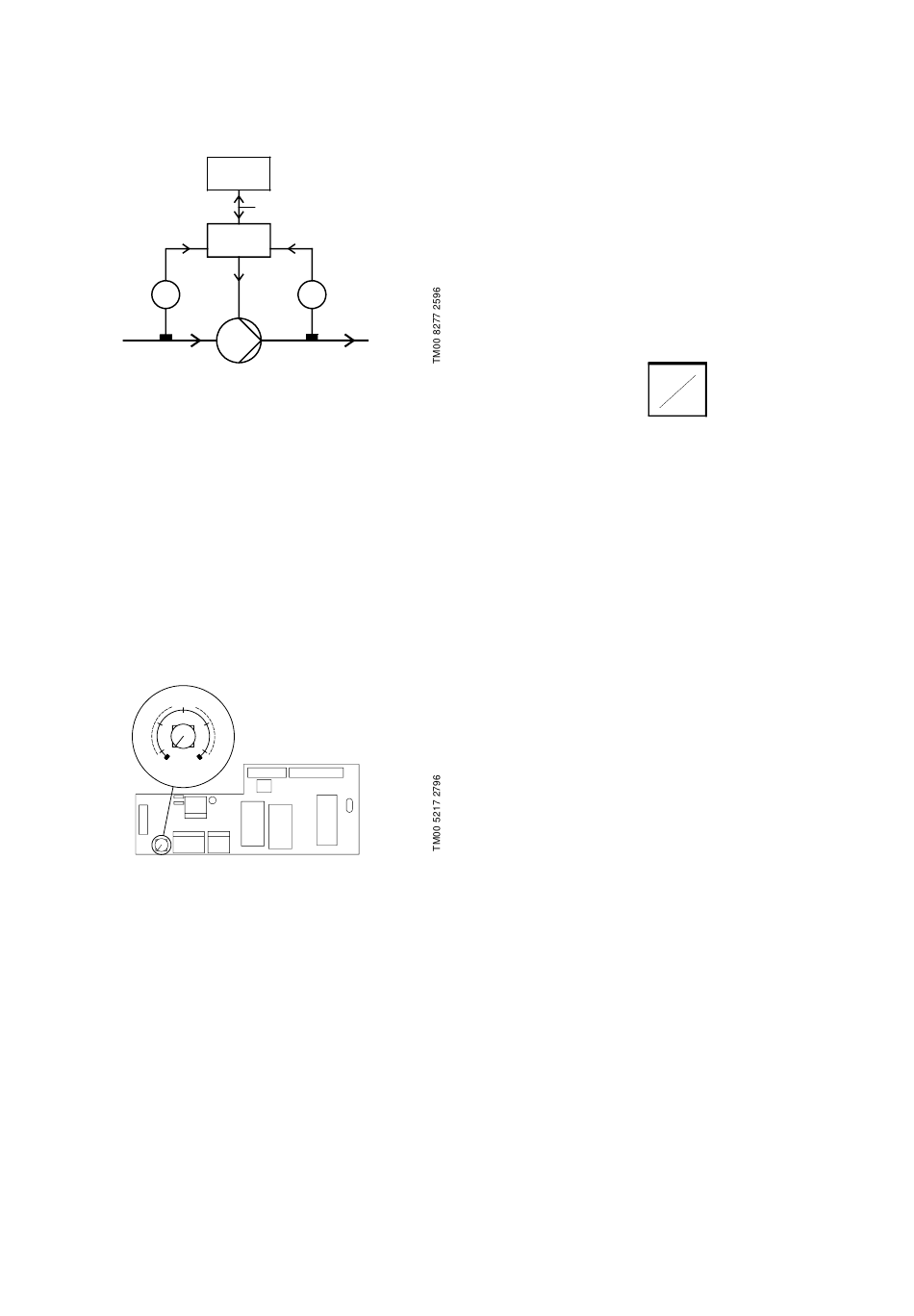

Fig. 8
PMU 2000
PFU 2000
P
Le seul paramètre de commande à régler pour adapter le sys-
tème de régulation aux conditions du système est le "const.
temps" (temps système) (écran 204) au lieu des paramètres PID,
comme dans les systèmes de régulation en boucle fermée con-
ventionnel.
•
Fonctionnement selon les réglages de mémoire vive (RAM) du
PFU 2000 / PMU 2000:
Les réglages étant effectués dans le menu marche/arrêt
(écrans 300 et 301) et le sélecteur de fonction du PFU 2000
étant réglé entre 0% et 100%, la régulation en boucle fermée
fonctionne.
•
Fonctionnement selon les réglages de mémoire EPROM du
PFU 2000:
Le sélecteur de fonction du PFU 2000 étant réglé entre 0% et
100%, la régulation en boucle fermée fonctionne.
Fig. 9
Sélecteur de fonction du PFU 2000
Setpoint
0%
100%
STOP
MAX
Pour tous renseignements complémentaires, voir paragraphe
3.2.5 Influences sur le point de consigne .
BUS GRUNDFOS
GRUNDFOS BUS
P
3.1.4 Commande en cascade
La commande en cascade assure l'adaptation automatique des
performances à la demande du système en enclenchant/déclen-
chant le nombre de pompes nécessaire.
Le système de commande fera fonctionner le système avec le
plus petit nombre de pompes possible.
La fréquence des démarrages et arrêts est limitée par le réglage
des séquences de commutation minimale et moyenne.
Pour tous renseignements complémentaires, voir paragraphes
3.2.9 Séquence de commutation minimale ,
3.2.10 Séquence de commutation moyenne et
3.2.17 Seuil de vitesse de pompe minimale .
3.1.5 Mise en marche/arrêt manuelle et réglage
sur maximum ou local
Fonctionnement avec les réglages de mémoire vive (RAM) du
PFU 2000 / PMU 2000:
Fig. 10
Dans le menu marche/arrêt, la touche "On/Off" (marche/arrêt) du
PMU 2000 permet d'accéder rapidement à:
•
la mise en marche/arrêt manuelle de la zone et réglage sur
maxi ou local,
•
la mise en marche/arrêt manuelle des pompes individuelles.
Dans ce menu, la zone et les pompes affectées à cette zone ap-
paraissent une à une lorsqu'on appuie sur les touches de dépla-
cement du curseur (flèches).
L'état de fonctionnement de la zone ou de la pompe en question
apparaît sur la ligne du haut. Sur la ligne du bas, on peut sélec-
tionner un nouvel état.
Mise en marche/arrêt des zones (écran 300):
•
"mar."
Toutes les pompes de la zone sont prêtes à fonctionner.
•
"arr."
Toutes les pompes de la zone sont à l'arrêt.
•
"max."
Toutes les pompes de la zone fonctionnent au maximum de
leurs performances.
•
"local"
La commande a été réglée en mode local et fonctionnera con-
formément aux réglages des paramètres de commande.
Voir paragraphe
6.2.1 Réglage des commutateurs DIP du PFU 2000 .
Si le sélecteur de fonction dans le PFU 2000 a été tourné sur la
position MAX, les influences du point de consigne "prog. horloge"
et "cde à distance" ne sont pas effectives.
Mise en marche/arrêt des pompes (écran 301):
•
"mar."
La pompe est prête à fonctionner.
•
"arr."
La pompe est à l'arrêt.
Fonctionnement avec les réglages de mémoire EPROM du
PFU 2000:
La commande fonctionnera selon les réglages des paramètres de
commande locaux.
Pour tous renseignements complémentaires, voir paragraphe
6.2.1 Réglage des commutateurs DIP du PFU 2000 .
On
Off
