6.1.1 Règles relatives aux écrans
Les écrans apparaissant dans le menu du PMU 2000 sont fonc-
tion des réglages et des données émises par les appareils rac-
cordés au BUS GRUNDFOS.
Les écrans ne correspondant pas aux réglages et aux appareils
raccordés au BUS GRUNDFOS seront supprimés.
L'ensemble des écrans et valeurs possibles définis dans le logi-
ciel apparaîtront s'ils n'ont pas été supprimés comme indiqué
précédemment.
6.1.2 Ecran d'état
L'écran d'état est le premier écran qui apparaît à la mise sous
tension du PMU 2000.
Fig. 30
100
1.2.3.4 5 6 7 8
Etat
I I A I O I -
Si aucune intervention n'a lieu sur le PMU 2000 pendant 15 minu-
tes, il reviendra automatiquement à cet écran.
En appuyant sur "Esc" à plusieurs reprises, on peut toujours re-
venir à cet écran.
L'écran d'état affiche ce qui suit:
[I]
Les pompes 1, 2, 4 et 6 sont en service.
[A] Indication de défaut sur la pompe 3.
Le défaut peut être identifié dans le menu indications de dé-
fauts.
[O] La pompe 5 ne fonctionne pas.
L'origine se trouve dans le menu état de pompe.
[–] La pompe 7 est affectée à une zone, mais elle n'a pas en-
core été raccordée au PMU 2000 ou l'alimentation électrique
de la pompe n'a jamais été mise en marche.
[ ]
La pompe 8 n'a été affectée à aucune zone.
Un point intercalé entre deux numéros de pompe signale que ces
pompes ont été raccordées à un PCU 2000. L'afficheur indique
que les pompes 1, 2, 3 et 4 ont été raccordées à un PCU 2000.
Pour trouver les éléments de commande à l'intérieur de la com-
mande, voir le schéma de câblage et le plan des éléments méca-
niques.
6.2 Configuration du PFU 2000
Les réglages des commutateurs DIP sont présentés dans la
"Liste des paramètres de commande".

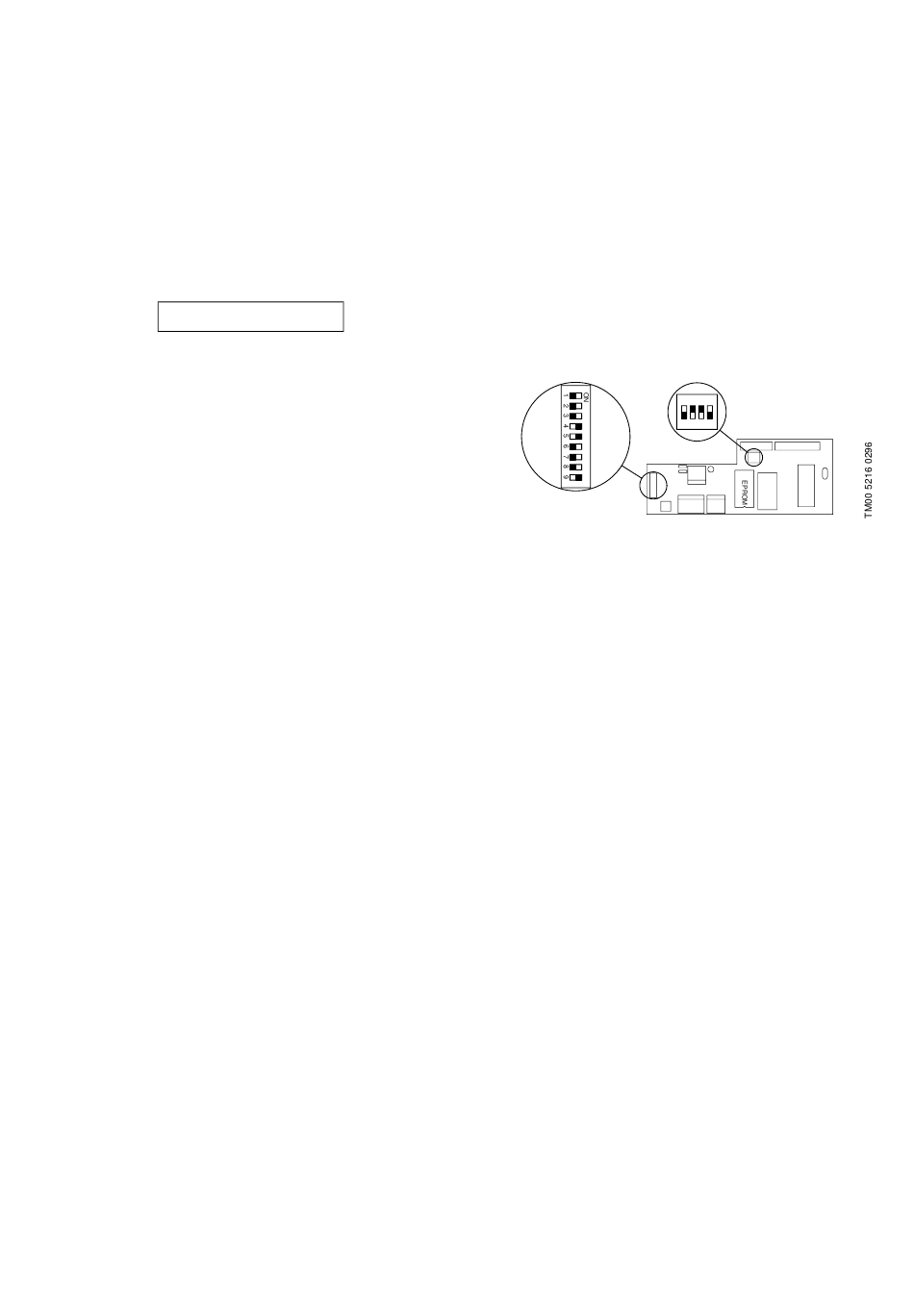

A titre d'exemple, la figure 31 présente les positions des commu-
tateurs DIP 1 et 2 et les réglages suivants:
•
numéro de pompe de la première pompe de la zone: 1,
•
surveillance du manque d'eau par un signal de contact,
•
fonctionnement sur la base des réglages de mémoire EPROM,
•
pas de compensation des pertes dues au frottement,
•
capteur de pression de refoulement: signal de 4 à 20 mA,
•
point de consigne externe: signal de 0 à 10 V,
•
nombre d'unités PFU 2000 présentes dans la zone: 1,
•
nombre de pompes commandées: 2.
Voir également le tableau au paragraphe
6.2.1 Réglage des commutateurs DIP du PFU 2000 .
Fig. 31
DIP 1
DIP 2
ON
1 2 3 4
23
