Función de temporizador de programación
La función de temporizador de programación permite al usuario
programar el funcionamiento de la instalación conforme a un
programa diario o semanal.

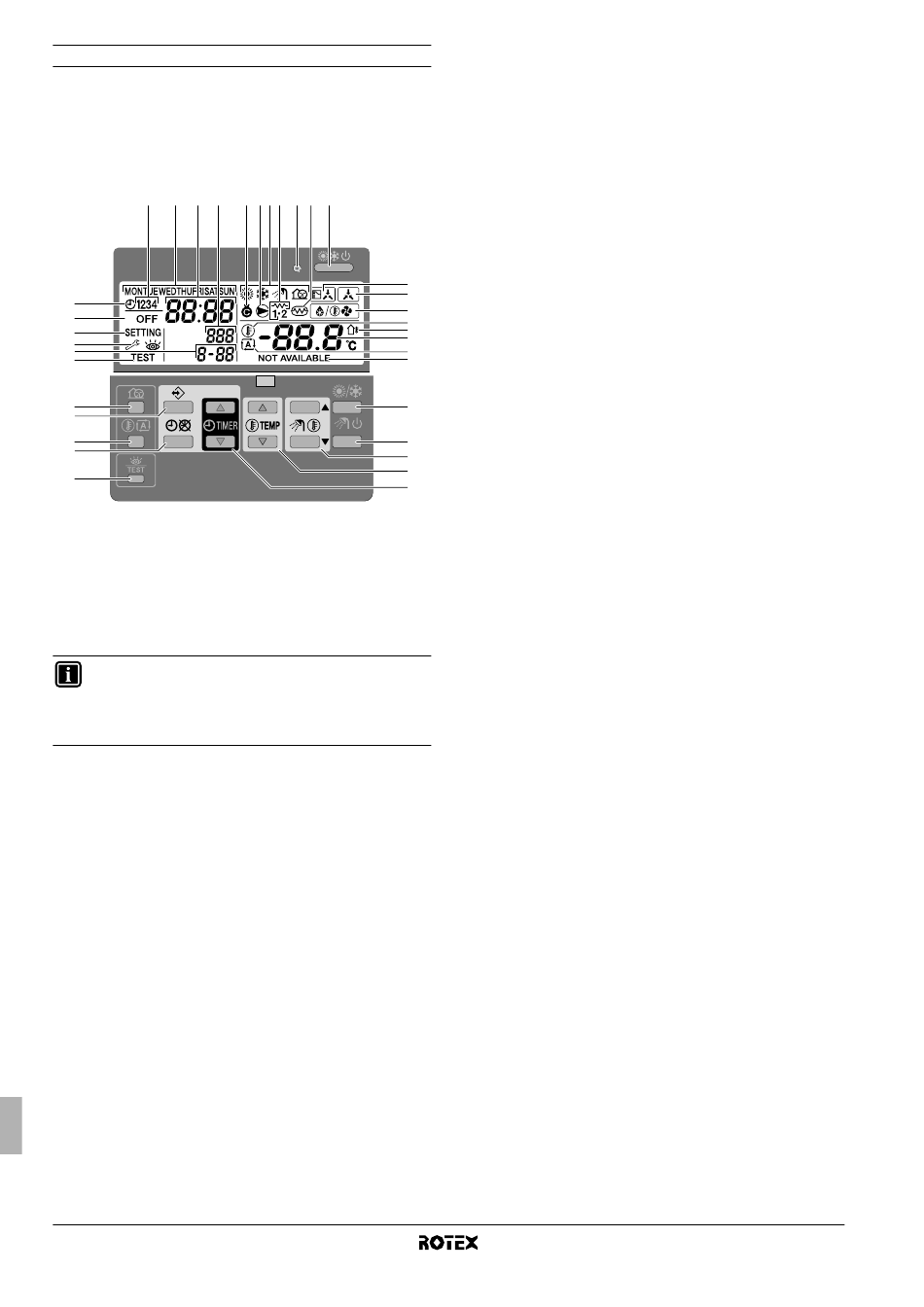

4.3. Designación y función de botones e iconos
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. BOTÓN ENCENDIDO/APAGADO
CALEFACCIÓN y
El botón ENCENDIDO/APAGADO activa o desactiva la función
de calefacción o refrigeración de la unidad.
Cuando la unidad está conectada a un termostato de habitación
externo, este botón no está operativo y se muestra el símbolo
Si pulsa el botón ENCENDIDO/APAGADO demasiadas veces
seguidas podría provocar un fallo de funcionamiento del sistema
(máximo 20 veces por hora).
INFORMACIÓN
Tenga presente que al pulsar el botón
tendrá ninguna influencia sobre el calentamiento del agua
sanitaria. El calentamiento del agua sanitaria sólo se
enciende o se apaga pulsando el botón
2. LED DE FUNCIONAMIENTO
El LED de funcionamiento se enciende durante la operación de
calefacción o refrigeración. El LED parpadea si se produce un
fallo. Cuando el LED está apagado, el modo de calefacción o el
modo de refrigeración están inactivos, mientras el resto de los
modos de funcionamiento pueden permanecer activados.
3. ICONOS DEL MODO OPERATIVO
Estos iconos indican el modo de funcionamiento actual:
Calefacción de habitaciones (
calentamiento de agua sanitaria (
Dentro de unos límites es posible combinar distintos modos, p.ej. el
modo calefacción y el modo de calentamiento del agua sanitaria.
Los símbolos de modo correspondientes aparecerán a la vez.
Si la instalación es de sólo calor el símbolo
Si el depósito de agua caliente sanitaria no está instalado,
el símbolo w no se mostrará nunca.
4. ICONO DE CONTROL EXTERNO
Este icono indica que el termostato de habitación (opcional) con
alta prioridad controla su instalación. Este termostato externo
puede activar y desactivar el modo de calefacción/refrigeración y
cambiar el modo de funcionamiento (refrigeración/calefacción).
Cuando un termostato externo con alta prioridad está
conectado, el temporizador de programación de refrigeración
y calefacción no funcionará.
Cuando se envíe la señal a tarifa reducida de la compañía
eléctrica, el indicador de control centralizado
para indicar que el suministro a tarifa reducida está activado.
Manual de funcionamiento
4
15 18 3 16 2 17 1
DE REFRIGERACIÓN/
y esta acción no
v .
0
hcws
h ), refrigeración de habitaciones (
w ) o modo susurrante (
c no se mostrará.
e
e parpadeará
5. INDICADOR DE DÍA DE LA SEMANA
Este indicador muestra el día de la semana actual.
Al leer o programar el temporizador, el indicador mostrará el día
ajustado.
6. PANTALLA HORARIA
La pantalla del reloj muestra la hora actual.
Al leer o programar el temporizador, la pantalla del reloj
mostrará la hora programada para la acción.
7. ICONO DEL TEMPORIZADOR DE PROGRAMACIÓN
Este icono indica que el temporizador de programación está
activado.
8. ICONOS DE ACCIÓN
Estos iconos representan las acciones de programación
asignadas a cada día con el temporizador de programación.
9. ICONO APAGADO
35
4
Este icono indica que la acción APAGADO (desconexión) ha
14
sido seleccionada durante la planificación con el temporizador
21
de programación.
19
11
10. INSPECCIÓN REQUERIDA
20
13
Estos iconos
inspeccionada. Consulte a su distribuidor.
11. PANTALLA DEL PUNTO DE AJUSTE DE TEMPERATURA
25
La pantalla muestra la temperatura de calefacción/refrigeración
actualmente ajustada en la instalación.
26
12. CONFIGURACIÓN
33
No utilizado. Sólo con fines de instalación.
32
31 13. NO DISPONIBLE
Este símbolo parece en la pantalla cada vez que se intente
utilizar una opción que no esté instalada o cuya función no esté
disponible.
14. ICONO DE MODO DE DESESCARCHE/ARRANQUE
Este icono indica que el modo desescarche/arranque está
activado.
e .
15. ICONO DEL COMPRESOR
Este icono indica que el compresor en la unidad exterior de la
instalación está en funcionamiento.
16. CALEFACTOR
O ESCALONAMIENTO DOS
Estos iconos indican que el calefactor auxiliar funciona a baja
capacidad ( ( ) o alta capacidad (
proporciona una capacidad de calefacción adicional en caso de
temperatura ambiente baja (alta carga de calefacción). El
calefactor auxiliar también puede proporcionar calefacción
auxiliar para el depósito de agua caliente sanitaria sin
resistencia eléctrica (solo para RKHTS).
17. ICONO DE RESISTENCIA ELÉCTRICA
depósito con resistencia eléctrica integrada (RKHW*))
Este símbolo indica que la resistencia eléctrica está activada.
La resistencia eléctrica proporciona una calefacción auxiliar
para el depósito de agua caliente sanitaria.
La resistencia eléctrica está ubicada en el depósito de agua
c ),
caliente sanitaria.
s ).
Este símbolo no se utiliza si el depósito de agua caliente
sanitaria no está instalado.
18. ICONO DE LA BOMBA
Este icono indica que la bomba de circulación está activada.
19. PANTALLA DE TEMPERATURA EXTERIOR
Cuando se enciende este icono, se muestra la temperatura
ambiente exterior.
20. ICONO DE PUNTO DE REFERENCIA DEPENDIENTE DE LAS
CONDICIONES CLIMÁTICAS
Este icono indica que el control adaptará automáticamente la
temperatura de referencia en base a la temperatura ambiente
exterior.
Unidad interior para bomba de calor de aire-agua y elementos opcionales
1234567
8
Q
x x x x
k y l
indican que la instalación
$
n
ç
AUXILIAR ESCALONAMIENTO
§
§ ). El calefactor auxiliar
m
é
u
a
4PW62577-2 – 10.2010
p
necesita ser
9
d
UNO (
(solo para el
RKHBH/X016BB
