Tableau 4: Diode luminescente verte (ON, Fig. 2)
Etats de fonctionnement
Mise en service
Service non perturbé
Dépassement vers le
haut/bas de l'étendue de
mesure
Calibrage automatique de
la résistance des lignes
avec touche (S1, Fig. 2)
Rupture de sonde
Défaut de byte dans la
mémoire EEPROM
(autotest de défaut)
Alimentation auxiliaire
coupée
Précision (en accord avec DIN/CEI 770)
Limite d'erreur ≤ ± 0,2%
Précision de base:
Ambiance extérieure
– 10 à + 55 °C
Mise en service:
Température de
– 25 à + 55 °C, Ex* – 20 à + 55 °C
fonctionnement:
Température de
– 40 à + 70 °C
stockage:
Humidité relative en
≤ 75%
moyenne annuelle:
Entrée de programmation du convertisseur
Interface: RS 232 C
Prise FCC-68: 6/6 pôles
Niveau des signaux: TTL (0/5 V)
Consommation: Env. 50 mW
*Respecter les données de l'attestation de conformité pour support
d'appareils SIRAX BP 902 selon homologation PTB 97 ATEX 2113.
16
Diode verte
clignote au rythme de 1 Hz
durant les 5 secondes qui
suivent l'enclenchement de
l'alimentation auxiliaire
allumée en permanence
clignote au rythme de 1 Hz
clignote au rythme de 2 Hz
clignote au rythme de 1 Hz
clignote au rythme de 1 Hz
éteinte

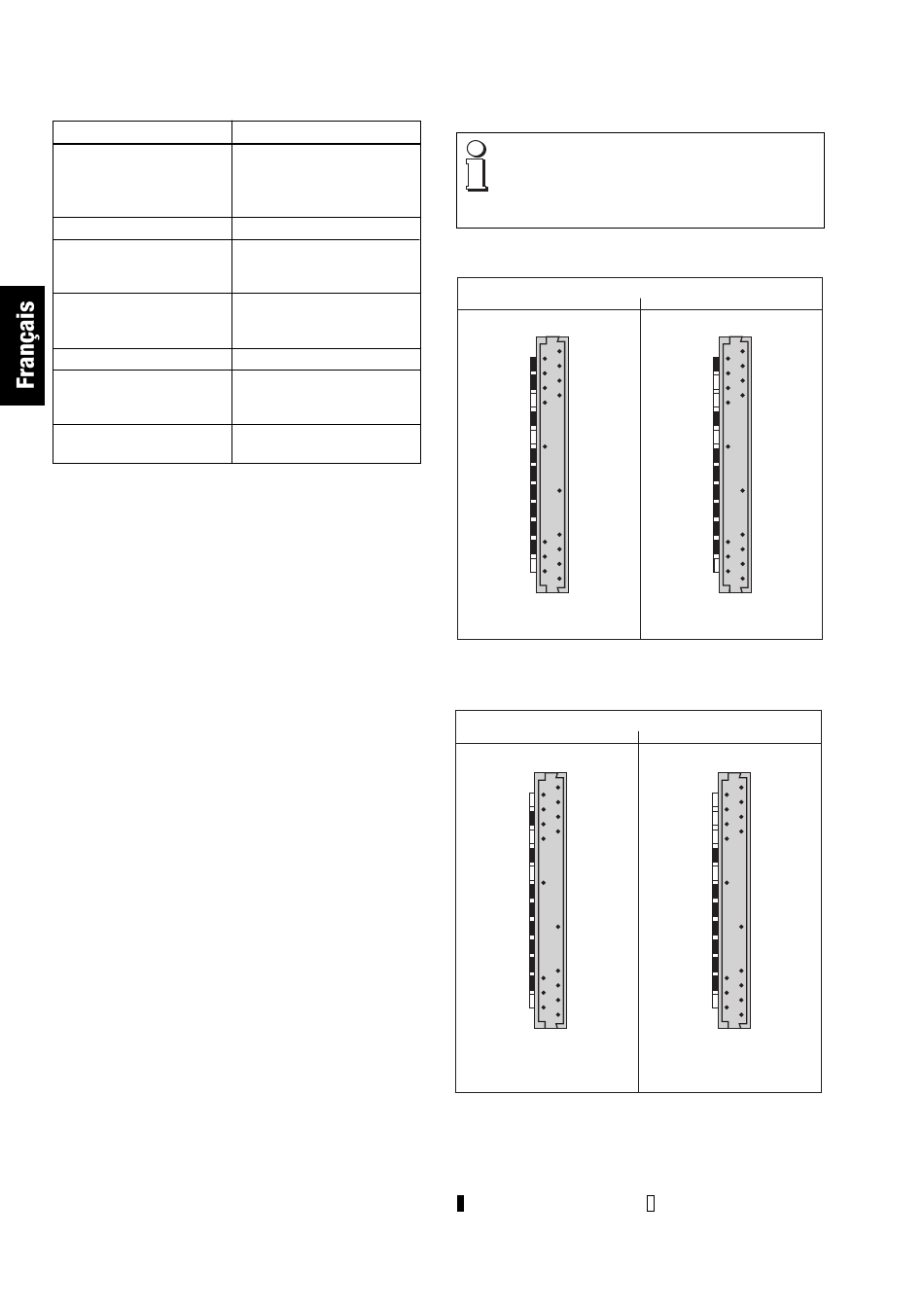

6. Codage mécanique du module embrochable
En cas de risque d'embrocher les appareils dans une
place inappropriée, la norme EN 50 020, chapitre
6.3.2 prescrit l'élimination de ce risque. A cette fin,
les modules embrochables SIRAX comportent
d'office des bouchons de codage selon Fig. 4 et 5.
Type de commande
644-61
Face arrière
A
B
C
D
E
F
G
H
I
K
L
M
Alimentation auxiliaire
24...60 V CC/CA
Fig. 4. Codage du module embrochable SIRAX V 644 en exécution
standard (Non-Ex).
Type de commande
644-63
Face arrière
A
B
C
D
E
F
G
H
I
K
L
M
Alimentation auxiliaire
24...60 V CC/CA
Fig. 5. Codage du module embrochable SIRAX V 644 en
exécution [EEx ia] IIC.
Légende pour les Figs. 4 et 5:
= Avec bouchon de codage,
644-62
Face arrière
A
B
C
D
E
F
G
H
I
K
L
M
Alimentation auxiliaire
85...230 V CC/CA
644-64
Face arrière
A
B
C
D
E
F
G
H
I
K
L
M
Alimentation auxiliaire
85...110 V CC /
85...230 V CA
= Sans bouchon de codage
