GMC-I Messtechnik GmbH
Montage mécanique / Préparation
48
48
+0,6
45
+0,6
45

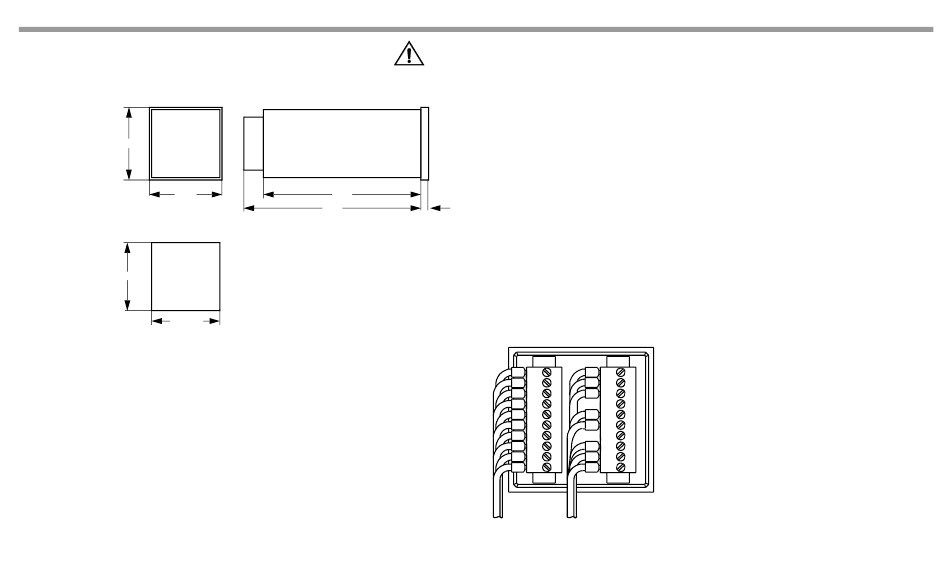

Figure 1, Dimensions du boîtier et découpe du panneau de
commande
Le régulateur R2500 doit être encastré dans un panneau de commande.
Le lieu de montage doit être dans la mesure du possible exempt de
vibrations. Des vapeurs agressives ont une influence négative sur la
durée de vie du régulateur. Pour la réalisation de tous travaux, il est
impératif d'observer les directives selon VDE 0100. Seul un employé
compétent, informé des risques liés à de telles opérations, est autorisé à
procéder à des travaux sur l'appareil.
Insérer l'appareil par l'avant dans la découpe et le fixer par l'arrière en
haut et en bas à l'aide des deux fermoirs fournis.
Plusieurs appareils peuvent être juxtaposés sans entretoises latérales.
Une circulation d'air libre doit toujours être assurée en cas
d'encastrement d'un ou plusieurs appareils. La température ambiante ne
doit pas être supérieure à 50 C au-dessous des appareils.
Lors de l'encastrement, prévoir une étanchéité entre régulateur et
104
panneau de commande conformément à la classe de protection IP 67.
119
5
Branchement électrique
Eléments de connexion : bornes à vis pour toron 1,5 mm
ou cosses à deux conducteurs pour 2 0,75 mm
Figure 2, Position des contacts de raccordement
1
11
2
12
3
13
4
14
5
15
6
16
7
17
8
18
9
19
10
20
R2500–8
2
