7. Raccordements électriques
Le convertisseur de mesure SIRAX V 644 est embroché dans
un support d'appareils BP 902. Les connexions électriques
entre le convertisseur de mesure et le support sont assurées
par un connecteur à 96 pôles (forme C, DIN 41 612). Le plan
des fiches utilisées est représenté dans la Fig. 6.
Le schéma de raccordement du support d'appareils peut
être consulté dans notre mode d'emploi BP 902.
Lors du raccordement des câbles, se rassurer
impérativement que toutes les lignes soient
hors tension!
Danger imminent de 230 V alimentation
auxiliaire, 250 V sortie de contact
Pour les appareils en mode de protection «à
sécurité intrinsèque» [EEx ia] IIC il faut
respecter les indications contenues dans
l'attestation de conformité EN 60 079-14
ainsi que les prescriptions nationales pour la
réalisation d'installations électriques dans
des enceintes avec danger d'explosions!
Veiller en plus, ...
... que les caractéristiques techniques qui per-
mettent de résoudre le problème de mesure
correspondent aux données mentionnées sur
la plaquette signalétique du SIRAX V 644
(
entrée de mesure M,
mesure A1 et A2,
et
sortie de contact, voir Fig. 6)!
... que la résistance totale du circuit de sortie de
mesure (instruments récepteurs connectés en
série plus résistance des lignes) n'excède pas
la valeur maximum R
«Sortie de mesure» du chapitre «5. Carac-
téristiques techniques»!
... que les lignes d'entrée de mesure et de sortie
de signal de mesure soient réalisées par des
câbles torsadés et disposées à une certaine
distance des lignes courant fort!
Au reste, respecter les prescriptions nationales
pour l'installation et le choix du matériel des
conducteurs électriques!
sorties de
alimentation auxiliaire H
, mentionnée sous
ext
Face arrière
c
b
a
1
2
3
4
M
5
6
7
8
Ni 100
14
(+) ~
H
(–) ~
20
26
A1
27
+
28
29
30
A2
31
+
32

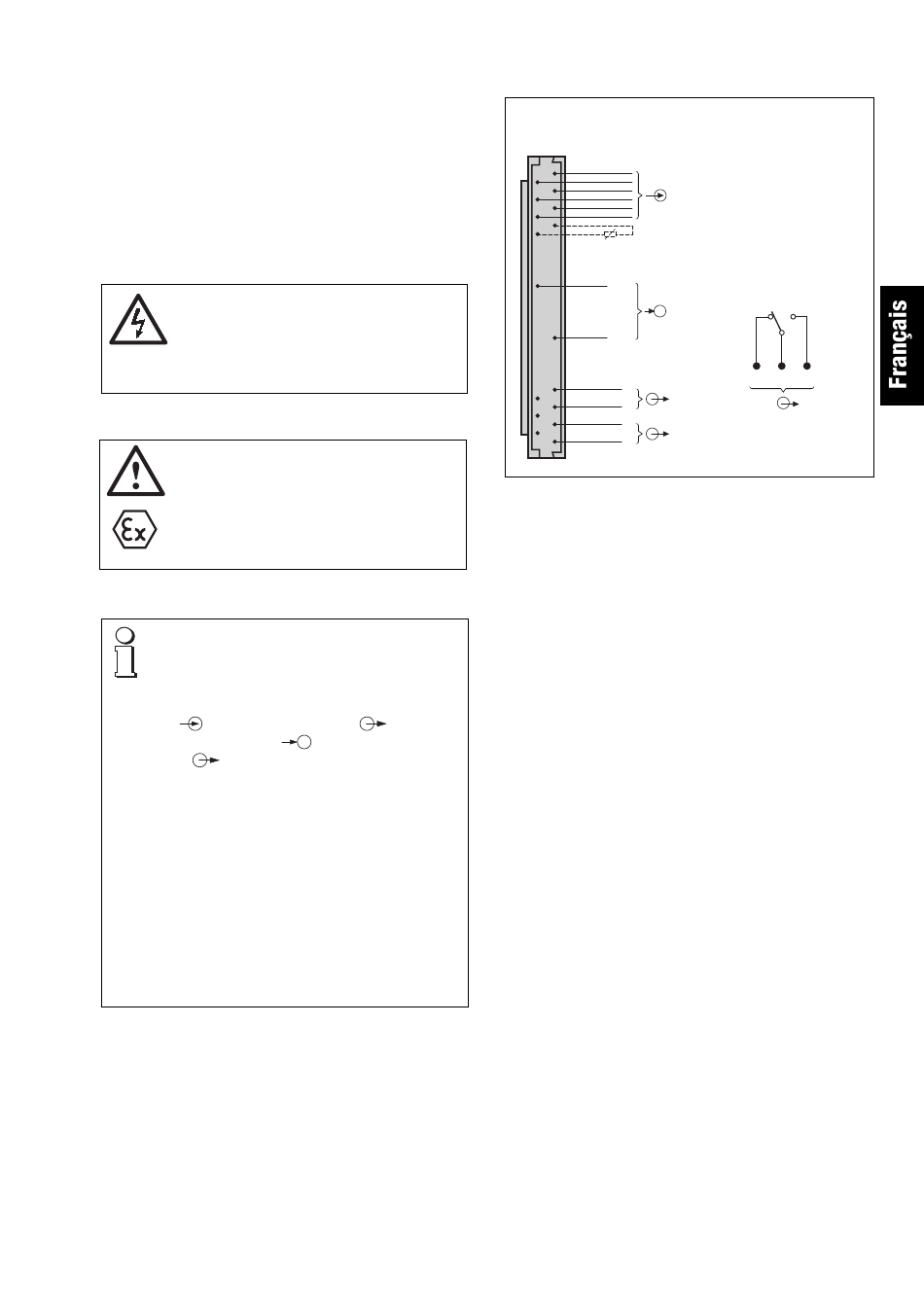

Fig. 6. Plan des fiches. Vue depuis l'arrière du SIRAX V 644.
Légende pour Fig. 6
M
=
Grandeur de mesure/entrée de mesure,
disposition des bornes selon application, voir
«Tableau 5: Entrée de mesure»
A1 =
Grandeur de sortie / sortie de mesure
A2 =
2ème grandeur de sortie (indicateur local)
K
=
Sortie de contact pour la surveillance de rupture
de sonde ou pour la surveillance de la valeur limite
GW (voir tableau 6)
H
=
Alimentation auxiliaire
Ni 100 =
Résistance de compensation Ni 100 à enficher
dans le support d'appareils BP 902
Relais
c27 c29 c31
K
Position de travail: c31– c29
Position de repos: c27– c29
17
