(8)
(6)

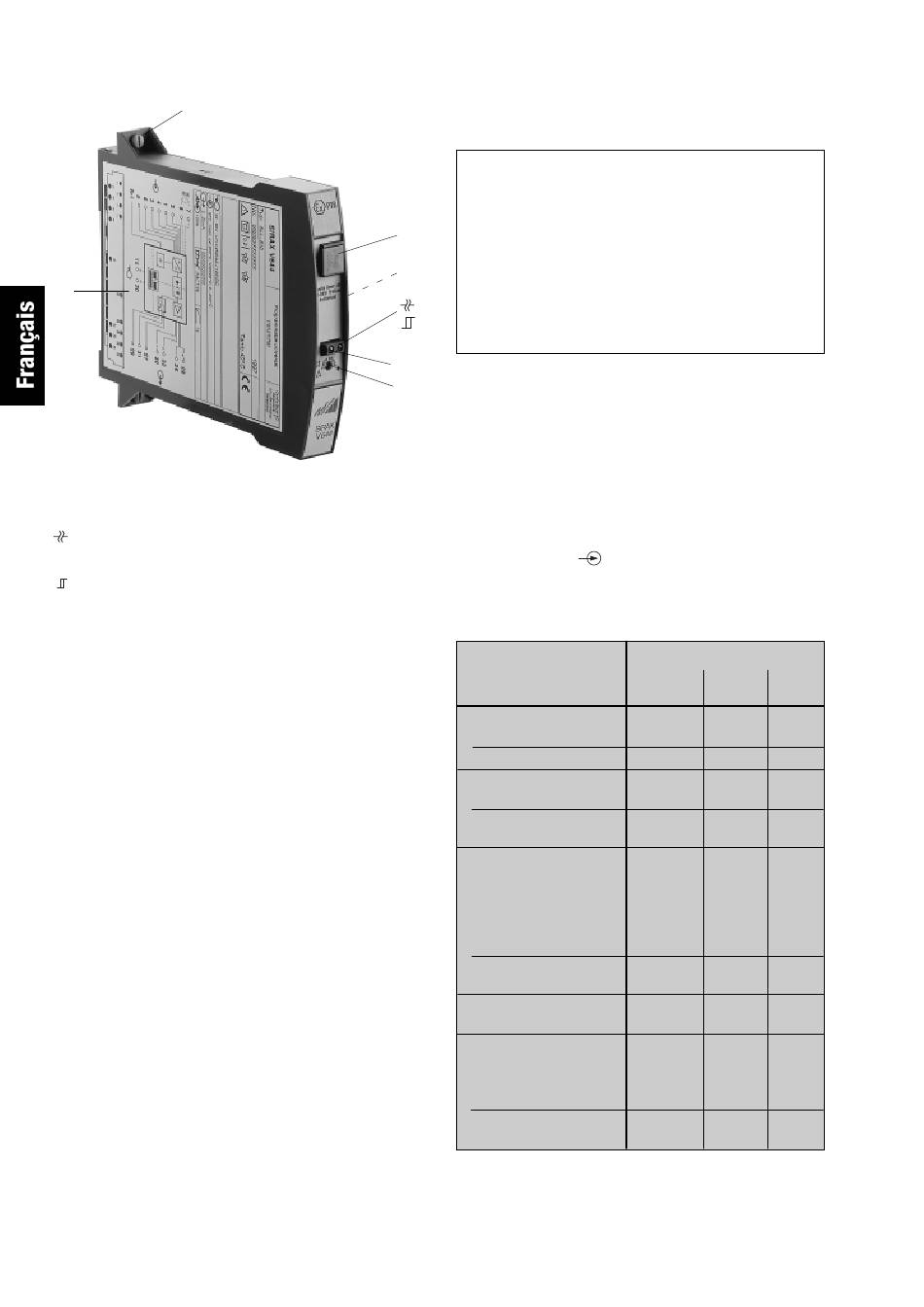

Fig. 2
(2) Fiche d'information
(6) Plaquette signalétique
(7) Entrée de programmation
(8) Fixation rapide
Diode luminescente rouge pour la surveillance de rupture de
sonde
ou
( (
Diode luminescente rouge pour une valeur limite GW (si, à la
( (
place d'une surveillance de rupture de sonde, il est demandé
une surveillance d'une valeur limite)
S1 Touche pour la calibration automatique de la résistance des
lignes pour thermomètres à résistance en raccordement à
2 fils
ON Diode luminescente verte pour état de fonctionnement
4. Description brève
Le convertisseur de mesure universel programmable
SIRAX V 644 peut être connecté à des thermomètres à
résistance, des thermocouples, des transmetteurs
potentiométriques ou à des sources de tension ou de courant
continu. Le SIRAX V 644 convertit la grandeur de mesure en
un signal de courant contraint ou de tension contrainte.
La gamme des convertisseurs de mesure livrables est
complétée par des versions en mode de protection «à
sécurité intrinsèque» [EEx ia] IIC permettent de capter des
grandeurs de mesure provenant d'une enceinte avec danger
d'explosions.
Le convertisseur de mesure SIRAX V 644 satisfait aux
conditions de protection EMC de la recommandation
(89/336/EWG). L'appareil est muni du sigle CE pour EMC.
La grandeur et l'étendue de mesure peuvent être program-
mées à l'aide d'un PC, d'un câble de programmation et d'un
logiciel adéquat. D'autres caractéristiques spécifiques sont
également programmables telles que signal de sortie, fonction
de transfert, sens d'action et surveillance de rupture de
sonde.
14
Les convertisseurs de mesure livrables sous forme de
modèles standards comportent la configuration de base
suivante:
– Entrée de mesure
– Sortie de mesure
Valeur fixe de
démarrage 0%
(7)
pendant 5 s après
la mise en service
(2) – Temps de réponse
– Surveillance de rupture
de sonde
( ) – Suppression bruit réseau
– Détection de seuil
ON
S1
5. Caractéristiques techniques
Entrée de mesure
Grandeur de mesure M
La grandeur et l'étendue de mesure sont programmables
Tableau 1: Aperçu des grandeurs et étendues de mesure
Grandeurs mesurées
Tensions continues
entrée directe
sur diviseur de tension
Courants continus
courants inférieurs
courants supérieurs
Températures avec
thermomètres à
résistance pour raccor-
dement à 2, 3 ou 4 fils
valeurs de résistance
inférieures
valeurs de résistance
supérieures
Températures avec
thermocouples
Variations de résistance
par potentiomètres
valeurs de résistance
inférieures
valeurs de résistance
supérieures
Attention! Respecter le rapport «valeur fin/plage ≤ 20».
1
2 Max. 30 V pour l'exécution Ex avec entrée de mesure à sécurité
intrinsèque.
0...5 V CC
0...20 mA linéaire
0,7 s
Inactive
50 Hz
Inactive
Etendues de mesure
Limites Plage Plage
min. max.
± 300 mV
1 2 mV 300 mV
± 40 V
2 1 300 mV 40 V
± 12 mA
1 0,08 mA 12 mA
– 50 à 0,75 mA 100 mA
+ 100 mA 1
– 200 à
850 °C
0...740 Ω 8 Ω 740 Ω
1
0...5000 Ω 40 Ω 5000 Ω
1
– 270 à 2 mV 300 mV
1820 °C
0...740 Ω 8 Ω 740 Ω
1
0...5000 Ω 40 Ω 5000 Ω
1
