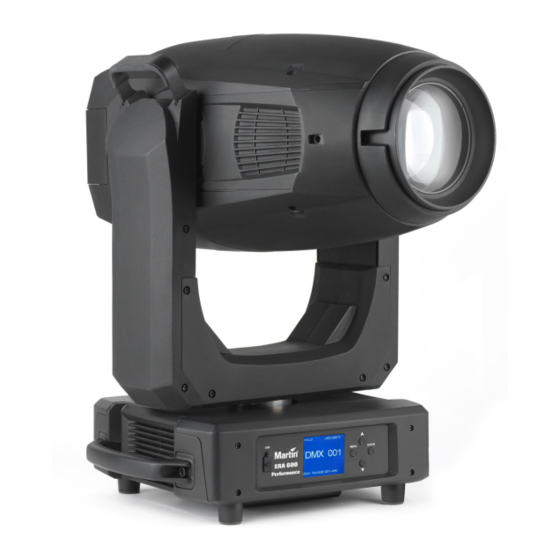

  • Page 1 Performance Guide de l’utilisateur...
  • Page 2 à l’utilisation ou à l’impossibilité d’utiliser l’équipement, ou à la non-fiabilité des informations contenues dans ce document. Martin est une marque déposée de HARMAN PROFESSIONAL DENMARK ApS enregistrée aux États-Unis et/ou dans d’autres pays. HARMAN PROFESSIONAL DENMARK ApS Olof Palmes Allé...

  • Page 3: Table Des Matières

    Table des matières Introduction ............... . 4 Utilisation de l’appareil.

  • Page 4: Introduction

    Introduction Attention ! Avant d’installer, d’utiliser ou d’entretenir l’appareil ERA 600 Performance, lisez la version la plus récente du Manuel d’installation et de sécurité du produit en accordant une attention particulière à la section Consignes de sécurité. Le Manuel d’installation et de sécurité est fourni avec l’appareil.

  • Page 5: Effets

    Effets Cette section donne des détails sur les effets fournis par l’appareil ERA 600 Performance. Consultez le tableau du protocole DMX en page 18 pour la connaître liste des canaux et commandes utilisés pour contrôler les effets via DMX. Lorsque le contrôle de précision est disponible, le canal de contrôle principal définit les 8 premiers bits (l’octet de poids fort ou MSB), et les canaux de précision définissent les 8 bits suivants (l’octet de poids faible ou LSB) de l’octet Control 16-bit.

  • Page 6: Gobos Rotatifs

    Gobos rotatifs La roue de gobo rotative de l’appareil ERA 600 Performance comporte sept gobos rotatifs qui peuvent être sélectionnés, indexés (positionnés selon un angle), tournés en continu et secoués (rebondir). Vous pouvez faire défiler ou secouer la roue de gobo elle-même en continu. Le gobo et le type de contrôle (indexation, rotation continue de gobo, shake de gobo ou défilement continu de roue de gobo) sont sélectionnés sur le canal 13.

  • Page 7: Gobos Statiques

    Gobos statiques La roue de gobo fixe dans l’appareil ERA 600 Performance comporte huit gobos statiques. Vous pouvez faire défiler ou secouer la roue de gobo fixe en continu. Le gobo et le type de contrôle (indexation, rotation continue de gobo, shake de gobo ou défilement continu de roue de gobo) sont sélectionnés sur le canal 6. Selon ce qui est sélectionné...

  • Page 8: Roue D'animation

    Roue d’animation L’appareil ERA 600 Performance est équipé de la roue d’animation « Radial Breakup ». La roue peut être utilisée pour ajouter des effets d’animation aux projections de gobo. Lorsque vous utilisez l’animation gobo, ajustez le focus de l’appareil pour obtenir les résultats les plus réalistes.

  • Page 9: Panneau De Contrôle

    Panneau de contrôle Vous pouvez configurer les paramètres individuels de l’appareil (tels que l’adresse DMX de l’appareil ERA 600 Performance), lire les données, exécuter les opérations d’entretien et afficher les messages d’erreur à l’aide de l’affichage graphique rétroéclairé et du panneau de contrôle de l’appareil. HOLD LED : 029 °C MENU...
  • Page 10 Paramètres stockés en permanence Les paramètres suivants sont stockés en permanence dans la mémoire de l’appareil et ne sont pas affectés par la mise sous et hors tension de l’appareil ERA 600 Performance ou par la mise à jour de son logiciel : •...

  • Page 11: Options De Contrôle

    Options de contrôle L’ERA 600 Performance accepte un signal de données DMX-512A. Configuration DMX L’adresse DMX, ou canal de base, est le premier canal utilisé par l’appareil pour recevoir ses commandes du contrôleur. Pour un contrôle individuel de chaque appareil, chacun doit avoir ses propres canaux de contrôle.
  • Page 12 ID de paramètres RDM standard OBTENIR RÉGLER autorisé autorisé ID de paramètres RDM Remarques Gestion du réseau DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE Collecte du statut QUEUED_MESSAGE  STATUS_MESSAGES  STATUS_ID_DESCRIPTION  CLEAR_STATUS_ID  Informations RDM SUPPORTED_PARAMETERS  Informations sur le produit DEVICE_INFO ...

  • Page 13: Configuration De L'appareil

    Configuration de l’appareil Le panneau de contrôle embarqué (voir « Effets » à la page 5) et le canal DMX de contrôle/paramètres vous permet de configurer l’appareil via une gamme de réglages de l’appareil. Fixture ID L’ERA 600 Performance vous permet de définir un numéro d’identification à quatre chiffres pour faciliter l’identification des appareils dans une installation.

  • Page 14: Réglages D'usine

    • DISPLAY offre les options suivantes pour l’affichage LCD : - DISPLAY ROTATION vous permet de faire pivoter l’affichage manuellement jusqu’à 180 degrés afin qu’il puisse être lu facilement, quelle que soit l’orientation de l’appareil. - DISPLAY INTENSITY vous permet de régler la luminosité du rétroéclairage de l’affichage en réglant l’intensité...

  • Page 15: Service

    Lorsque vous quittez le menu MANUAL CONTROL, l’appareil conservera ses positions d’effet et les paramètres jusqu’à ce que vous accédiez à un nouveau menu. Lorsque vous faites cela, l’appareil revient aux positions et paramètres par défaut. L’appareil revient également aux positions et paramètres par défaut si vous quittez et accédez à...
  • Page 16 Important ! N’éteignez pas l’appareil ou ne déconnectez pas la source du micrologiciel lors de la mise à jour. Dans le cas contraire, le micrologiciel sera corrompu. Installation à l’aide d’un périphérique USB Les éléments suivants sont nécessaires pour installer le micrologiciel à l’aide d’un périphérique USB : •...

  • Page 17: Réglage Des Paramètres Via Dmx

    Réglage des paramètres via DMX Certains réglages et paramètres de l’appareil peuvent être ajustés à partir du contrôleur DMX sur le canal 41, le canal de contrôle/réglage de l’appareil. Les commandes envoyées sur le canal de contrôle de l’appareil remplacent tous les paramètres saisis dans les menus de contrôle embarqués de l’appareil.

  • Page 18: Protocole Dmx

    Protocole DMX Micrologiciel ERA 600 Performance version 1.1.0. Type Valeur d’atté- Canal Valeur DMX Fonction nuation défaut Effet strobe/shutter 0 - 19 Shutter fermé 20 - 24 Shutter ouvert 25 - 64 Stroboscope, lent  rapide 65 - 69 Shutter ouvert 70 - 84 Impulsion d’ouverture, lente ...
  • Page 19 Type Valeur d’atté- Canal Valeur DMX Fonction nuation défaut Roue de couleur Indexation Couleurs unies 0 - 5 Blanc 6 - 11 Couleur 1 (rouge) 12 - 17 Couleur 2 (bleu foncé) 18 - 23 Couleur 3 (vert foncé) 24 - 29 Couleur 4 (lavande) 30 - 35 Couleur 5 (orange foncé)
  • Page 20 Type Valeur d’atté- Canal Valeur DMX Fonction nuation défaut Roue de gobo 2 (gobos statiques) Sélection de gobo 0 - 6 Blanc 7 - 13 Gobo 1 (Rayons fleurs) 14 -20 Gobo 2 (Briques) 21 - 27 Gobo 3 (Heureux) 28 - 34 Gobo 4 (Mikado) 35 - 41...
  • Page 21 Type Valeur d’atté- Canal Valeur DMX Fonction nuation défaut Lame de découpe 2 : angle Angle - 0 -126 Fade Parallèle 127 - 128 Angle + 129 - 255 Lame de découpe 3 : position Fade 0 - 255 Extérieur  intérieur Lame de découpe 3 : angle Angle - 0 -126...

  • Page 22: Menus Du Panneau De Contrôle

    Menus du panneau de contrôle Micrologiciel ERA 600 Performance version 1.1.0. Remarques (paramètres par défaut en Menu niveau 1 Menu niveau 2 Menu niveau 3 Menu niveau 4 caractères gras) Adresse DMX (adresse par défaut = 1). La gamme d’adresses DMX est limitée, l’appareil disposera donc DMX SETUP DMX ADDRESS 1 –...
  • Page 23 Remarques (paramètres par défaut en Menu niveau 1 Menu niveau 2 Menu niveau 3 Menu niveau 4 caractères gras) Affichage du nombre d’heures de mise sous tension POWER ON 0  XXX HR de l’appareil depuis la fabrication (ne peut être TIME réinitialisé...

  • Page 24: Messages De Service Et D'affichage

    Messages de service et d’affichage L’ERA 600 Performance surveille ses propres performances et dispose d’un système de reconnaissance des erreurs de diagnostic qui lui permet d’afficher des messages avec des informations concernant tout problème détecté. Si l’appareil a un message d’état à signaler, un triangle d’avertissement rouge apparaît en bas à droite de l’affichage du panneau de contrôle.
  • Page 25 Code Remarques Erreur de ventilateur 2 de refroidissement de tête HeadFan2 HeadTemp Avertissement de température de tête Erreur d’indicateur de couleur Magenta Magenta Erreur de pan Prism1 Erreur de prisme 1 Erreur de rotation de prisme 1 Prism1Rot Erreur de prisme 2 Prism2 Erreur de rotation de prisme 2 Prism2Rot...
  • Page 26 www.martin.com...
