Consultez la Figure 2 pour savoir où se trouvent les indicateurs 1 à 14
ci-dessous.
1. Champ « I/M MONITOR STATUS » (État de préparation pour l'I/M) -
Ce champ identifie la zone d'état de préparation pour l'I/M.
2. Icônes de sondes - Ces icônes indiquent quelles sondes sont
supportées par le véhicule vérifié et si oui ou non la vérification de
diagnostic (état de préparation de l'appareil) a été faite. Lorsqu'un
icône de sonde reste allumé, el indique que la sonde connexe a
terminé sa vérification de diagnostic. Lorsqu'un icône de sonde
clignote, cela indique que le véhicule supporte la sonde connexe
mais que cette dernière n'a pas encore fait sa vérification de
diagnostic.
3.
Icône de véhicule - Cet icône indique si l'outil de diagnostic a
ou non une bonne alimentation par le truchement du Connecteur de
liaison des transmissions (CLT) du véhicule. Si cet icône s'affiche,
cela indique que l'outil de diagnostic est bien alimenté par le
connecteur CLT du véhicule.
4.
Icône de liaison - Cet icône indique si l'outil de diagnostic
communique ou non (liaison) avec l'ordinateur de bord du véhicule.
Lorsque
communication avec l'ordinateur. Autrement, il n'y a pas de
communication entre l'outil de diagnostic et l'ordinateur.
5.
Icône de l'ordinateur - Lorsque cet icône s'affiche, cela indique
que l'outil de diagnostic est relié à un ordinateur personnel. Le
logiciel facultatif est disponible quem permet de télécharger les
données récupérées dans un ordinateur personnel.
10
1
11 12 13

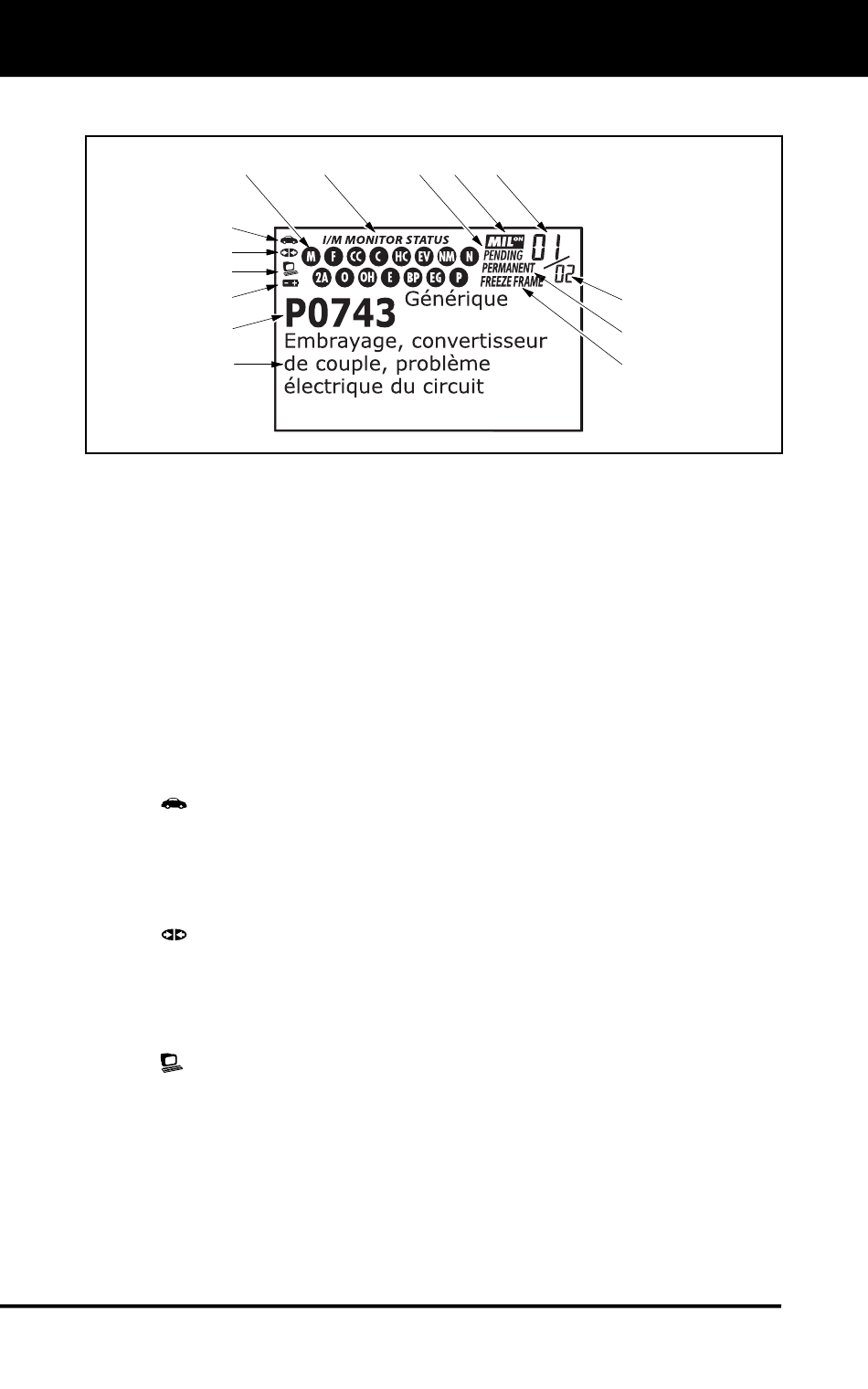

Figure 2. Affichage des fonctions
cet
icône
apparaît,
14
10
9
l'outil
de
diagnostic
est
en
OBD2
