Innova FixAssist Manuel Du Propriétaire

Innova FixAssist Manuel Du Propriétaire

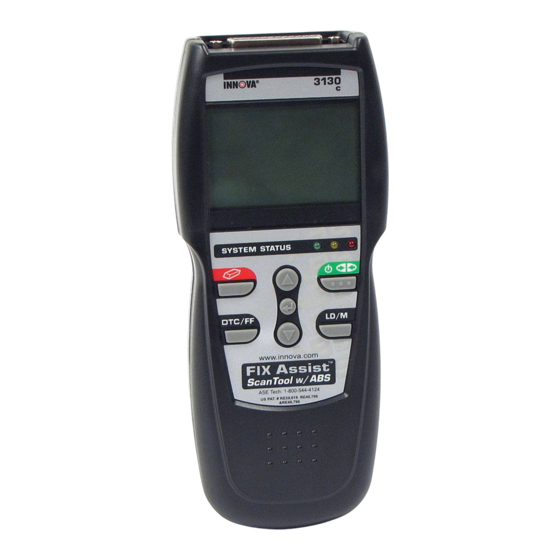

Lecteur de codes can obd2
Masquer les pouces
