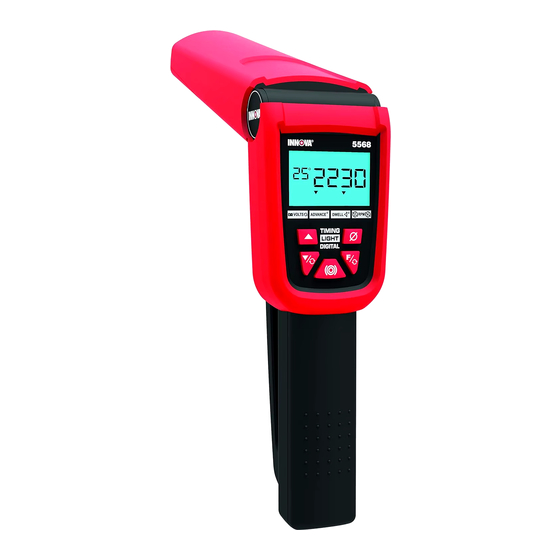

STROBOSCOPE DE CALAGE

Publicité

Table des Matières
loading

Manuels Connexes pour Innova 5568

Sommaire des Matières pour Innova 5568

  • Page 1 STROBOSCOPE DE CALAGE...

  • Page 2: Table Des Matières

    Table des matières Paragraphe Page MESURES DE SÉCURITÉ..............1 RENSEIGNEMENTS GÉNÉRAUX ........... 2 LE STROBOSCOPE DE CALAGE................CARACTÉRISTIQUES DE FONCTIONNEMENT ..........UTILISATION ..................5 UTILISATIONS ....................... BRANCHEMENT DU STROBOSCOPE..............FONCTIONNEMENT DU VOLTMÈTRE .............. CONTRÔLE DE L’ANGLE DE DWELL..............CONTRÔLE INITIAL DU CALAGE (SUR LE CYLINDRE N°1) ......CONTRÔLE DES COMMANDES D’AVANCE/RETARD D’ALLUMAGE ...

  • Page 3: Mesures De Sécurité

    Mesures de sécurité Toujours respecter les mesures de sécurité lors de travaux sur un véhicule. NE PAS porter de vêtements amples, montres, bagues ou autres bijoux pour travailler sur un véhicule. Toujours porter une protection oculaire. Travailler sur un véhicule dans une zone bien ventilée uniquement. Mettre le véhicule en position «...

  • Page 4: Renseignements Généraux

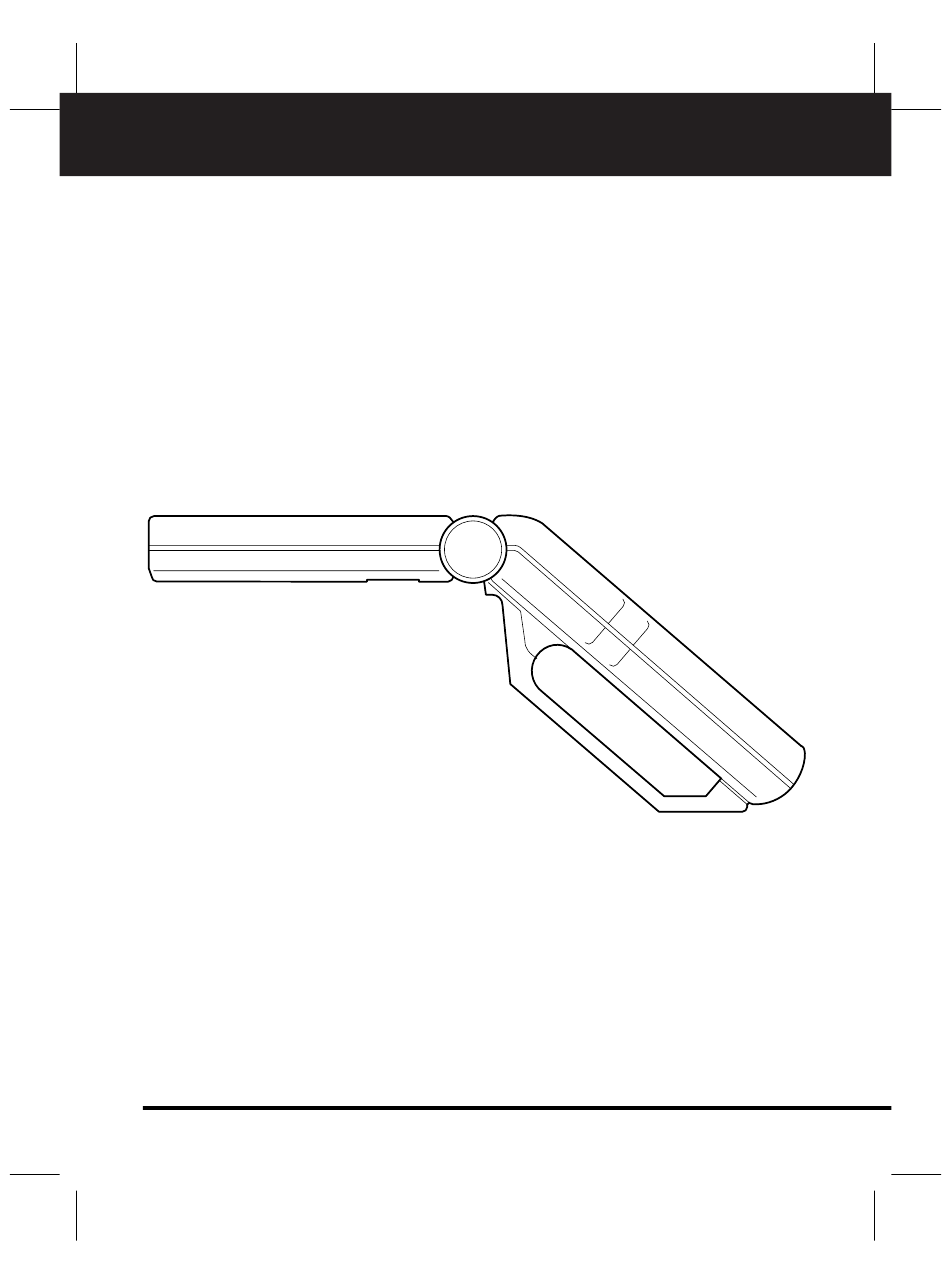

    Renseignements généraux LE STROBOSCOPE DE CALAGE Ce stroboscope est conçu pour tous les véhicules à circuit 12 V à masse négative. Ce stroboscope peut également être utilisé sur des véhicules équipés d’un système d’allumage électronique intégral (DIS). Commandes et indicateurs communs vue d’ensemble (voir Figure 1) Figure 1.
  • Page 5 Renseignements généraux Mode tension batterie Mode Avance Mode Dwellmètre Mode voltmètre/compte-tours Figure 2. Commandes et indicateurs du tableau de commande...
  • Page 6 Renseignements généraux Affichage à cristaux liquides - Affichage numérique des paramètres de fonctionnement du moteur, à savoir régime (tr/min), avance (degrés), angle de dwell (degrés) et tension de la batterie et du dispositif de charge. Le type de données affichées dépend du mode choisi. L’affichage à cristaux liquides est rétroéclairé...

  • Page 7: Caractéristiques De Fonctionnement

    Renseignements généraux 16. Symbole Mode d’allumage – Indique le système d’allumage choisi. 17. Symbole Cylindre – S'affiche lorsque l'appareil est en mode Dwellmètre. 18. Symbole Angle de dwell – S'affiche lorsque l'appareil est en mode Dwellmètre. 19. Symbole Angle d’avance – S'affiche lorsque l'appareil est en mode Avance. CARACTÉRISTIQUES DE FONCTIONNEMENT Alimentation : 10 à...

  • Page 8: Fonctionnement Du Voltmètre

    Utilisation FONCTIONNEMENT DU VOLTMÈTRE • S’assurer que le stroboscope est branché comme indiqué dans la section BRANCHEMENT DU STROBOSCOPE. • Pour assurer la fiabilité des résultats, TOUJOURS vérifier la tension de la batterie et du dispositif de charge avant d’effectuer un contrôle du calage. Lorsque le stroboscope est branché...

  • Page 9: Contrôle Initial Du Calage (Sur Le Cylindre N°1)

    Utilisation CONTRÔLE INITIAL DU CALAGE (SUR LE CYLINDRE N°1) • TOUJOURS consulter les instructions de contrôle et les caractéristiques du constructeur avant d’effectuer un contrôle du calage. Les méthodes de calage varient d’un véhicule à l’autre. Se reporter à l’étiquette de contrôle des émissions ou au manuel d’entretien du véhicule.
  • Page 10 Utilisation REMARQUE : Les opérations de contrôle du réglage de l’avance et du retard varient grandement d’un véhicule à l’autre. Les paragraphes qui suivent fournissent des instructions générales de contrôle d’une avance mécanique, d’une avance mécanique/à dépression et d’un retard à dépression.

  • Page 11: Réglage Du Calage

    Utilisation Raccorder la pompe à vide à la prise de dépression du distributeur. Démarrer le moteur et le laisser tourner jusqu’à ce qu’il ait atteint sa température normale de fonctionnement. Appuyer sur la touche de fonction (F) selon les besoins pour sélectionner le mode Avance.

  • Page 12: Entretien

    Utilisation S’assurer que les noyaux en ferrite supérieur et inférieur de la pince à induction sont propres. Si nécessaire, nettoyer la pince à induction (se reporter au chapitre S’assurer que la pince à induction est correctement raccordé au câble de bougie n°1.

  • Page 13: Garantie Et Service Après-Vente

    Garantie et service après-vente GARANTIE LIMITÉE D’UN AN Le fabricant garantit à l’acheteur initial l’absence de défauts de matériel et de fabrication dans des conditions normales d’utilisation et d’entretien de cet appareil pendant une durée d’un (1) an à compter de la date de l’achat initial. En cas de panne durant cette période d’un (1) an, il sera réparé...

  • Page 14: Remarques
