Clavier
La disposition du clavier à membrane est USA International. Notez que la
disposition d'un clavier externe éventuellement raccordé doit correspondre au
jeu de caractères international. Cela, pour assurer la concordance entre les
caractères imprimés sur le clavier externe et les caractères représentés sur
l'écran.
Danger
Le fait d'appuyer simultanément sur plusieurs touches de fonction peut
déclencher des fonctions erronées sur le Panel PC 670/870.
Faites bien attention de n'appuyer sur les touches de fonction et les touches
programmables (voir Figure 2–4) que l'une après l'autre!
Veuillez à ce sujet également vous référer au chapitre 3.3.8.
Continuez avec le chapitre 2.4.
2.3
Unités de commande avec écran tactile en façade
Les variantes 12" et 15" des écrans tactiles en façade se distinguent par les
dimensions et la taille de l'affichage. La variante 12" ne possède pas de caches
pour les perforations latérales.

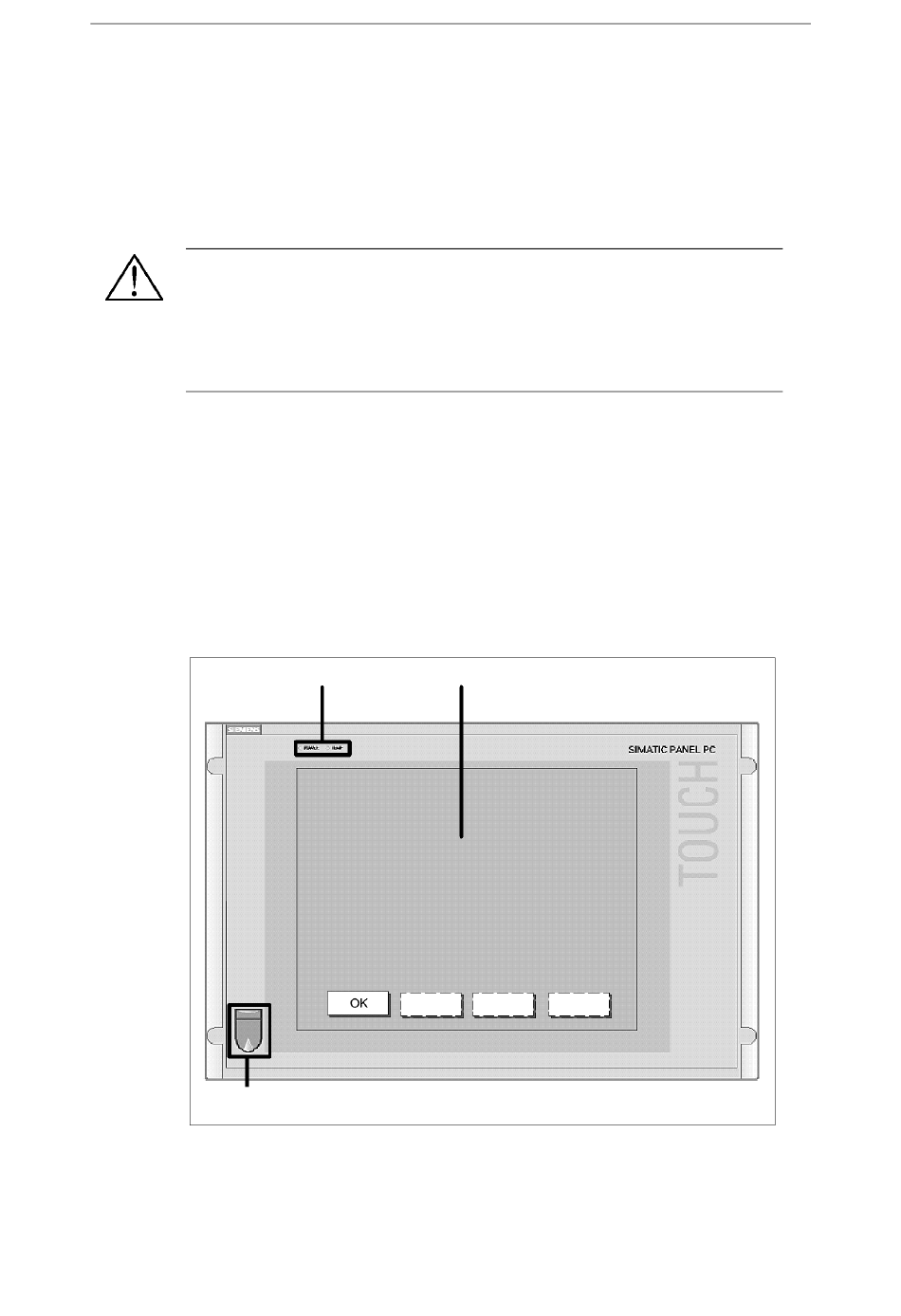

La Figure 2–5 illustre un exemple d'écran tactile 15" en façade avec les
voyants, l'interface USB et l'afficheur.
Indicateurs de fonctionnement
Interface USB
Figure 2–5
Manuel de mise en service SIMATIC Panel PC 670/870
Raccordement et enclenchement du Panel PC 670/870
Afficheur
Exemple d'une unité de commande 15" avec écran tactile en façade
2–5
