3 Apparaat completeren
3

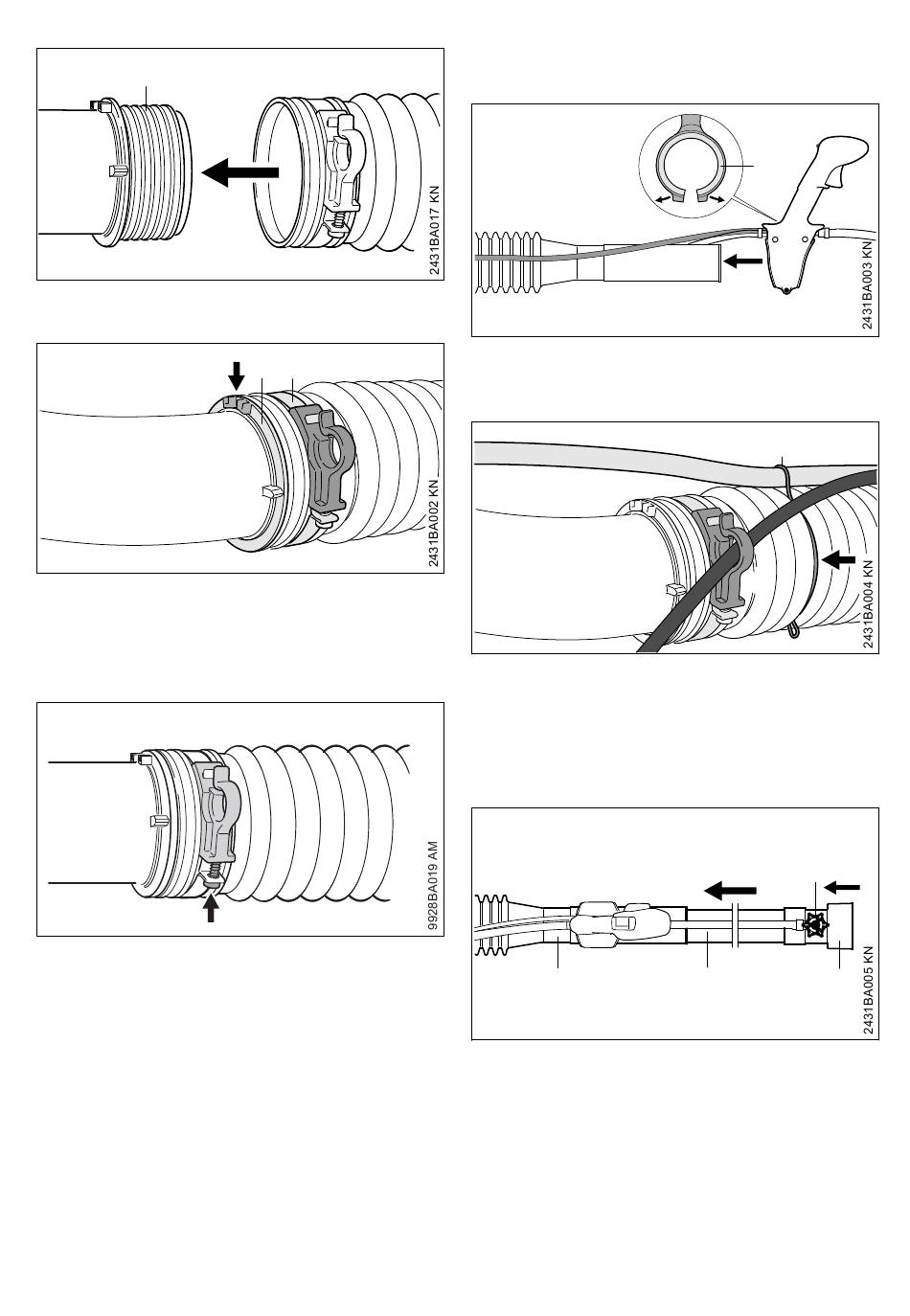

► Harmonicaslang (2) tot aan de aanslag over
de glijring (3) schuiven
► Slangklem (1) en de glijring (3) uitlijnen:
– De beide nokken (pijl) van de glijring zijn
naar boven gericht
– De haak van de slangklem is naar buiten
gericht
► Bout (pijl) vastdraaien
0458-457-9421-C
2
3 1
3.2
Bedieningshandgreep monte‐
ren
► Bedieningshandgreep (1) met het inzetstuk (2)
uit elkaar trekken en over de sok (3) van de
harmonicaslang schuiven
► Gaskabel in de houder (4) haken
► Slang met de houder (5) in de 3e vouw (pijl)
van de harmonicaslang fixeren
3.3
Blaaspijp en blaasmond monte‐
ren
2
► Blaaspijp (1) tot aan de aanslag in de sok van
de harmonicaslang (2) schuiven
► Blaasmond (3) tot aan de aanslag op de
blaaspijp schuiven – doseerstuk (4) moet in lijn
liggen met de bedieningshandgreep
3.4
Bedieningshandgreep instellen
en bevestigen
► Het apparaat op de rug nemen en het draag‐
stel afstellen – zie "Draagstel"
Nederlands
2
1
3
5
4
4
1
3
61
