11. Vérification du moteur et du câble
1. Tension d'alimentation
2. Consommation
Points 3 et 4 : Ces mesures ne sont pas nécessaires si la tension d'alimentation et la consommation de courant sont normales.
3. Résistance de bobinage
4. Résistance d'isolement
22

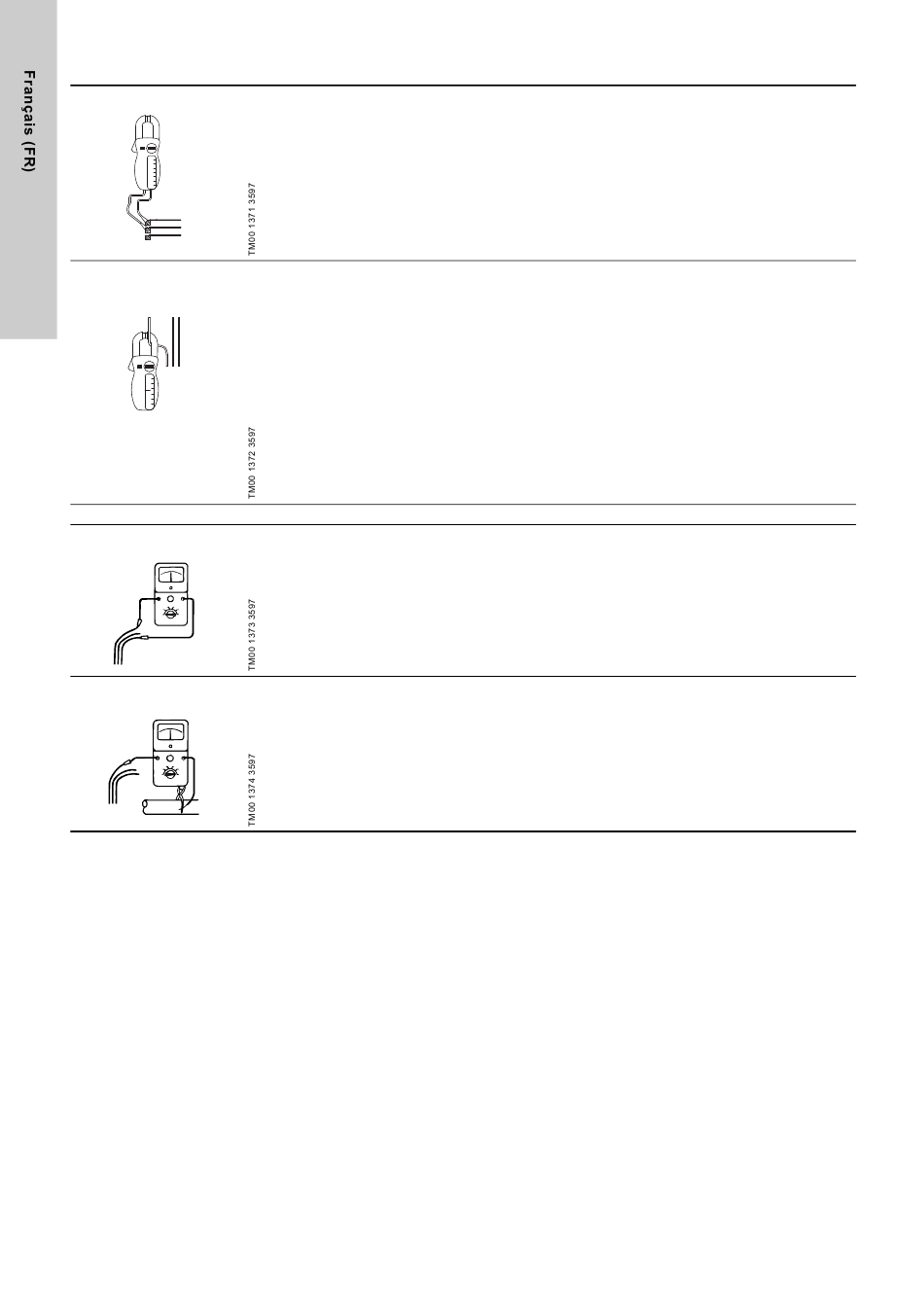

Mesurer la tension entre les phases avec un
voltmètre.
Connecter le voltmètre aux bornes du conver-
tisseur de fréquence.
Mesurer l'intensité sur chaque phase pendant
que la pompe fonctionne et à pression de
refoulement constante (si possible à une
capacité où le moteur est le plus sollicité).
Pour le courant de fonctionnement normal,
voir "Spécifications techniques".
Retirer les conducteurs de phases de la boîte
à bornes.
Mesurer la résistance de bobinage comme
illustré.
Retirer les conducteurs de phases de la boîte
à bornes.
Mesurer la résistance d'isolement de chaque
phase vers la terre (masse).
S'assurer que la mise à la terre est effectuée
correctement.
Lorsque le moteur est chargé, la tension doit être com-
prise entre ± 5 % de la tension nominale. Si la tension
varie davantage, le moteur risque de prendre feu.
Si la tension est en permanence trop élevée ou trop
basse, il convient de remplacer le moteur par un
moteur correspondant à la tension d'alimentation.
D'importantes variations de tension indiquent une ali-
mentation électrique de mauvaise qualité ; la pompe
doit être arrêtée jusqu'à ce que le défaut soit corrigé.
Il peut être nécessaire de réinitialiser le convertisseur
de fréquence.
La différence entre le courant de la phase de consom-
mation maximale et le courant de la phase de consom-
mation minimale ne doit pas dépasser 10 % de la
consommation minimale.
Si tel est le cas, ou si le courant dépasse le courant
nominal, les dysfonctionnements suivants sont pos-
sibles :
• Pompe endommagée causant une surcharge du
moteur. Retirer la pompe de la chemise pour la
remettre en état.
• Bobinages du moteur court-circuités ou partielle-
ment déconnectés.
• Tension d'alimentation trop élevée ou trop faible.
• Faible connexion au niveau des conducteurs.
Câbles faibles.
La valeur la plus élevée ne doit pas dépasser la valeur
la plus basse de plus de 5 %.
Si la déviation est plus élevée et si le câble d'alimenta-
tion est correct, le moteur doit être révisé.
La résistance d'isolement pour un nouveau moteur,
nettoyé ou réparé doit être environ de 10 MΩ mesuré à
la terre.
Pour un moteur donné, la résistance d'isolement cri-
tique (R ) peut être calculé de cette manière :
crit
R = U [kV] x 0,5 [MΩ/kV].
crit N
Si la résistance d'isolement mesurée est plus basse
que R , le moteur doit être révisé.
crit
