6.3.2 Mise en service
Pour démarrer le groupe de surpression BMST, procéder comme
suit :
1. Démarrer la pompe d'alimentation d'eau non traitée (1) et véri-
fier que la pression d'aspiration (2) est supérieure à 2,0 bars
(hauteur de 20 m) et inférieure à 5,0 bars (hauteur de 50 m).
2. Purger la pompe BMT (6).
La pompe est totalement purgée lorsque du liquide ressort de
la purge d'air (9).
3. Démarrer la pompe BMS (6.1). Voir paragraphe
en service.
4. Régler la pression de refoulement (7) de la pompe à la valeur
désirée.
5. Vérifier si la pression d'aspiration (2) de la pompe est supé-
rieure à 2,0 bars (hauteur de 20 m) et inférieure à 5,0 bars
(hauteur de 50 m).
6. Le système est maintenant prêt à fonctionner.
S'assurer que la pompe BMS hs est protégée par
Précautions
un contacteur manométrique ou un contacteur
débitmétrique.
S'assurer d'un temps d'accélération de
Précautions
0 à 1 700 tr/min en moins de 3 secondes.
6.4 Système BMSX
6.4.1 Régulation du débit et équilibrage
Les débits et les pressions utilisées dans un groupe BMSX stan-
dard ont un léger impact sur la vie du système à cause des varia-
tions de température, de l'encrassement de la membrane et des
variations dans la salinité de l'eau d'alimentation. Le rotor de
l'échangeur de pression est actionné par le débit du liquide qui
passe par l'unité. La vitesse du rotor se règle automatiquement
sur la plage de fonctionnement de la pompe de l'échangeur de
pression.
14

6.4.2 Avant la mise en service

Se conformer à ces instructions pour s'assurer du bon fonction-
nement du groupe de surpression BMSX.
Vérifier les points suivants :
1. Lubrification des roulements moteur (voir plaque signalétique)
2. Alimentation électrique conforme à la plaque signalétique
3. Tuyauterie conforme au schéma.
6.1.2 .Mise
3
2
1

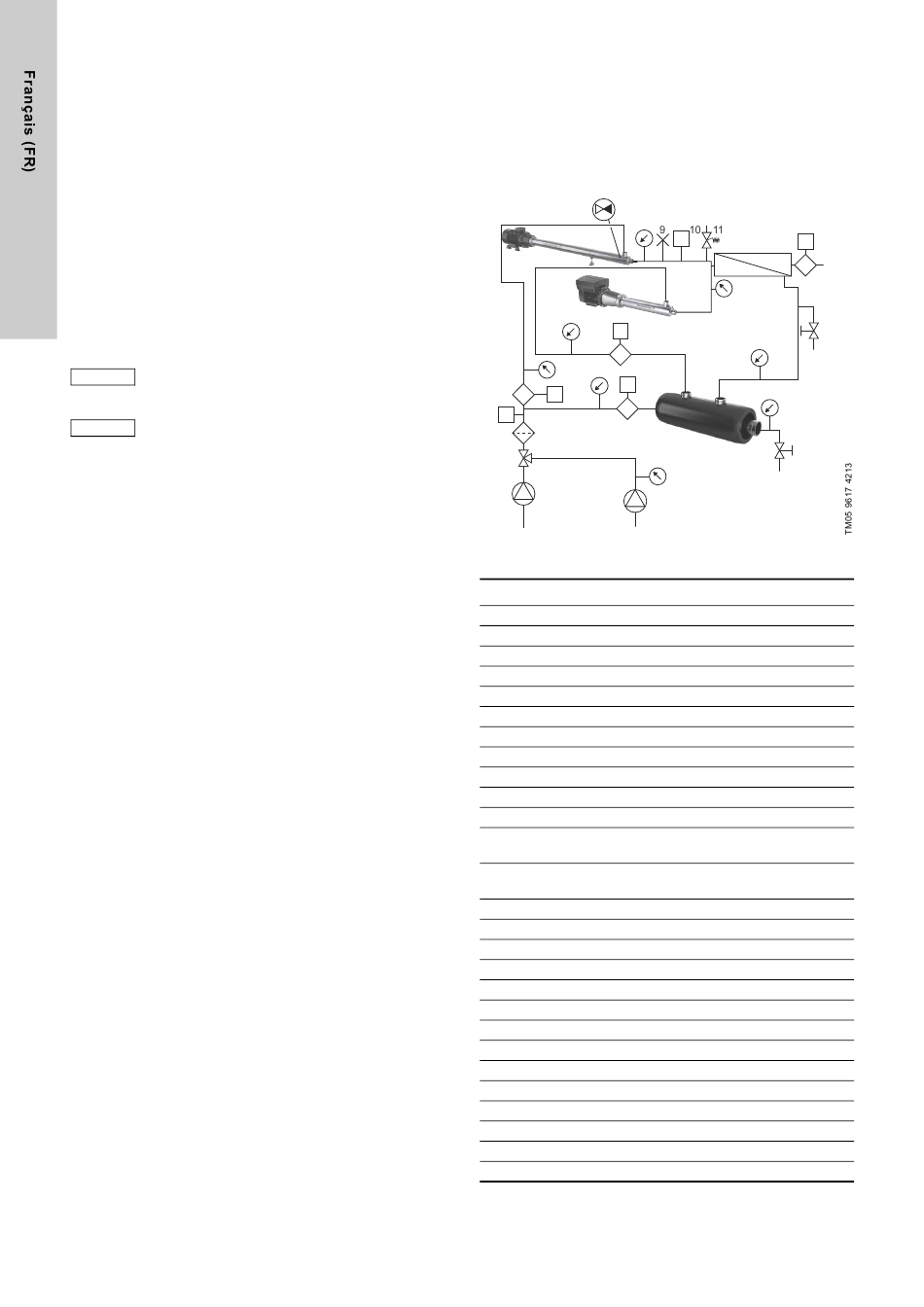

Fig. 29 Exemple de groupe de surpression BMSX
Pos. Description
1 Pompe d'alimentation en eau brute
2 Filtre
3 Sonde basse pression
4 Débitmètre
5 Manomètre (eau brute)
6 Pompe BMS hs
7 Clapet anti-retour
8 Manomètre (pression de refoulement du BMS hs)
9 Purge d'air
10 Sonde haute pression
11 Vanne de décompression
Manomètre
12
(pression d'aspiration haute pression du BMS)
Manomètre
13
(pression de refoulement haute pression du BMS)
14 Pompe haute pression BMS
15 Débitmètre (haute pression en eau brute)
16 Manomètre (basse pression en eau brute)
17 Débitmètre (basse pression en eau brute)
18 Filtre de membrane
19 Perméat
20 Nettoyage de la vanne de rinçage.
21 Manomètre (concentré haute pression)
22 Manomètre (concentré basse pression)
23 Échangeur de pression
24 Vanne concentré
25 Manomètre (pompe d'eau douce)
26 Pompe de rinçage
27 Débitmètre
