Installer le chapeau de l'extrémité horizontale
(conduit DVP et SLP)
AVERTISSEMENT! Risque d'incendie! On DOIT utiliser
la partie télescopique du chapeau de l'extrémité lors
de la connexion au conduit.
• Un chevauchement minimal de 38 mm (1-1/2 po)
de la partie télescopique de la cheminée est requis.
Ne pas maintenir un chevauchement adéquat pourrait
causer une surchauffe et un incendie.
• L'extrémité du conduit d'évacuation ne doit pas être
encastrée dans le mur. Le revêtement extérieur
du bâtiment peut effleurer la base du chapeau.
• Appliquez un solin et un calfeutrant destinés aux
parements, sur les rebords du chapeau de l'extrémité
du conduit d'évacuation.
• Lors de l'installation d'un chapeau de l'extrémité
horizontale, suivez les lignes directrices comme prescrit
par les codes d'installation ANSI Z223.1 et CAN/CGA-
B149 et référez à la section 4 de ce manuel.
ATTENTION! Risque de brûlures! Les codes locaux
peuvent exiger l'installation d'un écran thermique
pour empêcher tout
de l'extrémité chaude.
AVIS : Dans le cas de certaines expositions exigeant
une résistance supérieure contre la pénétration de la
pluie poussée par le vent, un ensemble de solin et des
chapeaux HRC sont disponibles. Lors de l'aménagement
d'un passage à travers un mur en brique, un ensemble
d'encadrement de la brique est offert.
48
contact avec le chapeau
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18
Remarque : En utilisant les chapeaux des extrémités
avec un écran thermique, aucun écran mural pare-feu
supplémentaire n'est requis sur le côté extérieur d'un
mur inflammable.
ÉCRAN THERMIQUE
STANDARD OU ALLONGÉ
ÉCRAN MURAL PARE-FEU
COULISSANTE PEUT
CONDUIT D'ÉVACUATION
INTÉRIEUR
CONDUIT
D'ÉVACUATION
EXTÉRIEUR
PROFONDEUR DU CONDUIT D'ÉVACUATION
ENTRE L'ARRIÈRE DE L'APPAREIL ET LA SURFACE
EXTERNE DU MUR EXTÉRIEUR
(VOIR LE TABLEAU CI-DESSOUS)

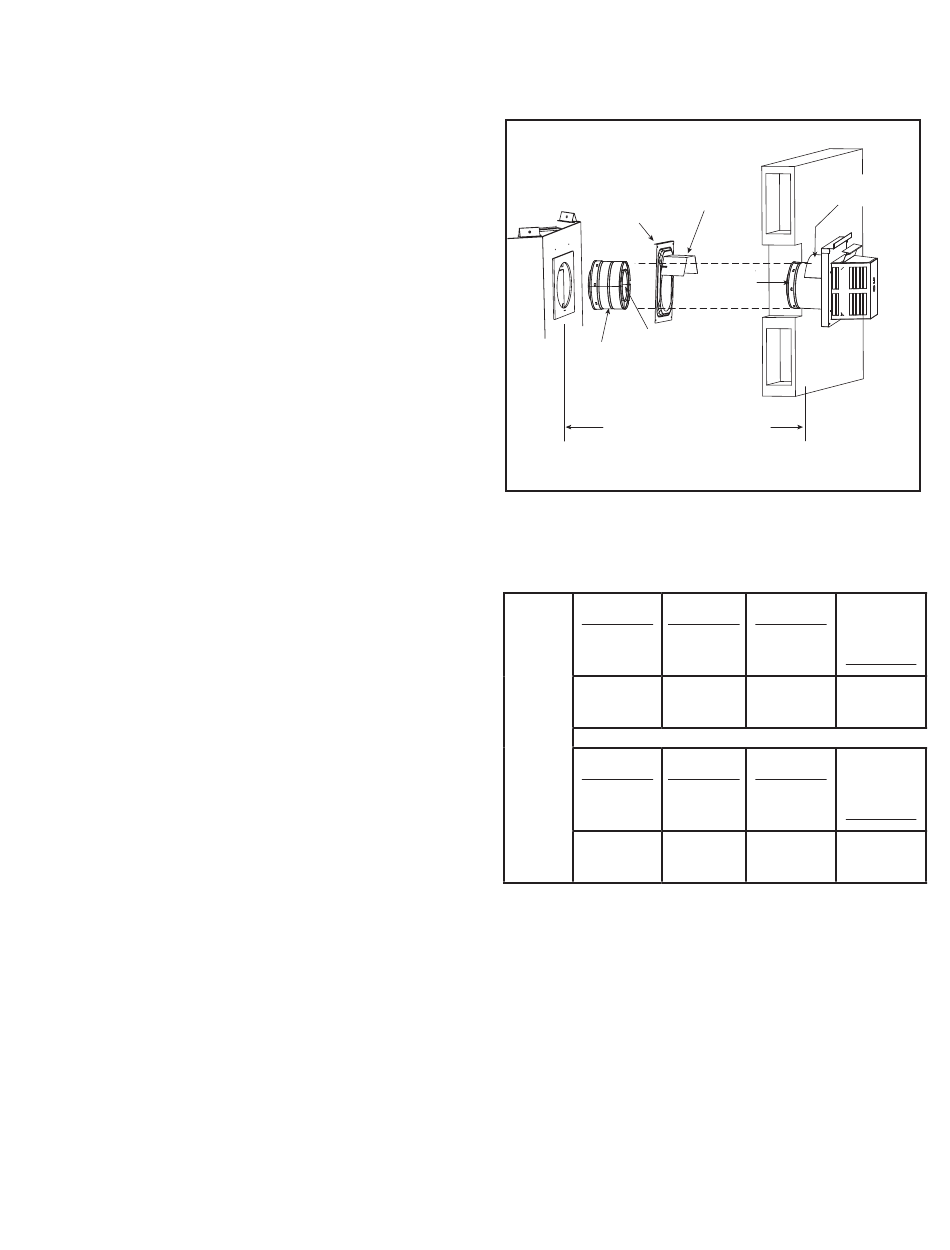

Figure 7.16 Conduit d'évacuation traversant le mur
Tableau de spécification du chapeau
(profondeur sans utiliser de sections
de conduits supplémentaires)
DVP-TRAPK1 DVP-TRAP1
Profondeur Profondeur
de
l'évacuation l'évacuation
supérieure
70 à 117 mm
79 à 127 mm
(2-3/4 à
(3-1/8 à 5 po)
4-5/8 po)
6000
Série
Série 8000
DVP-HPC1 DVP-HPC1
Profondeur Profondeur
de
l'évacuation l'évacuation
supérieure
70 à 124 mm 79 à 133 mm
(2-3/4 à (3-1/8 à
4-7/8 po) 5-1/4 po)
DVP-TRAP1 peut s'adapter à 38 mm (1-1/2 po) (79 à 117 mm
(3-1/8 à 4-5/8 po))
DVP-TRAP2 peut s'adapter à 102 mm (4 po) (137 à 238 mm
(5-3/8 à 9-3/8 po))
DVP-HPC1 peut s'adapter à 54 mm (2-1/8 po) (108 à 162 mm
(4-1/4 à 6-3/8 po))
DVP-HPC2 peut s'adapter à 105 mm (4-1/8 po) 162 à 267 mm
(6-3/8 à 10-1/2 po))
ÉCRAN THERMIQUE
1-1/2 PO (38 MM) MIN.
CHEVAUCHEMENT
LA SECTION
ÊTRE ALLONGÉE
REVÊTEMENT
INTÉRIEUR
DVP-TRAPK2
DVP-TRAP2
Profondeur
Évacuation
de de
arrière
l'évacuation
profondeur
arrière supérieure
130 à 232 mm 140 à 241 mm
(5-1/8 à (5-1/2 à
9-1/8 po) 9-1/2 po)
DVP-HPC2
DVP-HPC2
Profondeur
Évacuation
de de
arrière
l'évacuation
profondeur
arrière supérieure
133 à 238 mm
124 à 229 mm
(5-1/4 à
(4-7/8 à 9 po)
9-3/8 po)
EXTÉRIEUR
