B. Charpente/pare-feu d'entrée au mur
Pénétration d'un mur inflammable
Lorsqu'un conduit traverse un mur inflammable, vous
devez construire une charpente permettant d'y installer
un écran pare-feu. L'écran pare-feu permet de maintenir
les dégagements minimaux et d'empêcher l'infiltration
d'air froid.
• L'ouverture doit comporter un encadrement sur les quatre
côtés en utilisant la même taille de matériaux que ceux
utilisés dans la construction du mur.
• Conduit SLP – Un écran mural pare-feu doit être placé
de chaque côté d'un mur intérieur. Un minimum de 3,8 cm
(1-1/2 po) minimale doit être maintenue à partir
des boucliers thermiques attachés.
• Conduit DVP – Un écran mural pare-feu n'est requis
que sur un côté des murs intérieurs. Si votre inspecteur
local exige un écran mural pare-feu de chaque côté,
les deux écrans muraux pare-feu devront posséder
un écran thermique intégré (voir la section 12.A.).
• Consultez la section 7.G. pour l'information concernant
l'installation d'un chapeau de l'extrémité horizontale.
Pénétration d'un mur incombustible
Si l'orifice est entouré de matériaux incombustibles tels que
du béton, son diamètre doit mesurer un pouce de plus que
celui du conduit d'évacuation.
Lorsque le conduit doit traverser un mur incombustible,
un écran mural pare-feu n'est requis que sur un côté
et aucun écran thermique n'est nécessaire.
NE PAS REMPLIR LE TROU
DE MATÉRIAUX ISOLANTS
OU AUTRES MATÉRIAUX.
10 po
12 po
10 po
12 po
A*
B*
A*
po. 42-3/4
6000
mm 1086
po. 45-1/8
8000
mm 1146
* Illustre le centre de l'ouverture encadrée pour le conduit supérieur ou arrière.
Le centre du trou est un (1) pouce (25 mm) au-dessus du centre de la conduite
d'évacuation horizontale.

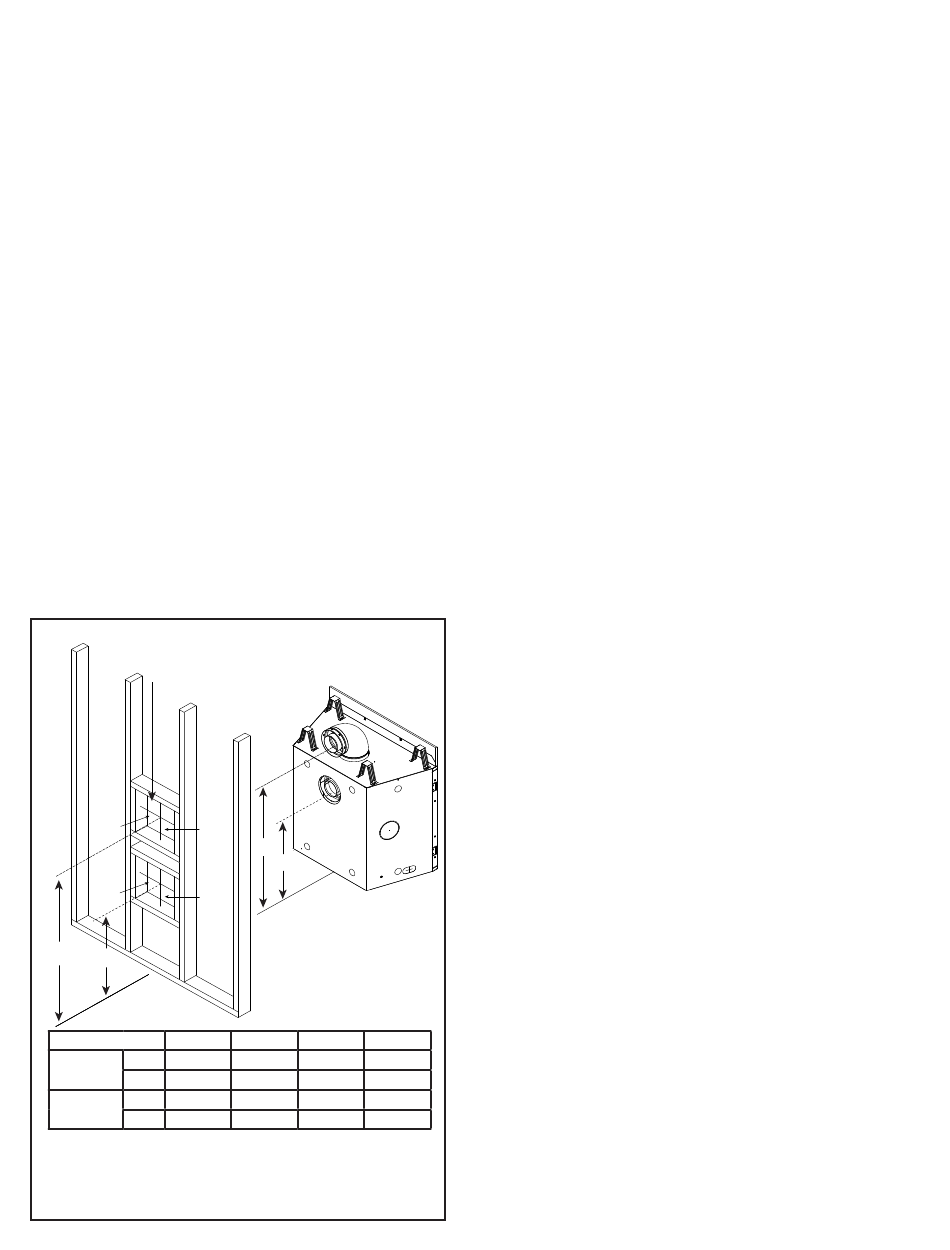

Figure 5.3 Pénétration du mur
C
D
B* C D
27-7/8 41-3/4 26-7/8
708 1060 683
29-7/8 44-1/8 28-7/8
759 1121 733
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18 37
