A. Schémas des composants du conduit d'évacuation (suite)
Remarque : Les écrans thermiques DOIVENT se chevaucher d'un minimum de 1 1/2 po (38 mm).
Le bouclier thermique est conçu pour être utilisé sur un mur d'une épaisseur de 4 pouces à 7 pouces et
1/4 (102 mm à 184 mm). Si l'épaisseur du mur est moindre que 4 po (102 mm), les écrans thermiques actuels
doivent être taillés. Si l'épaisseur du mur est de plus de 7 1/4 po (184 mm), un DVP-HSM-B sera requis.
15-1/8 po
(384 mm)
DVP-TRAP
Chapeau de l'extrémité
horizontale

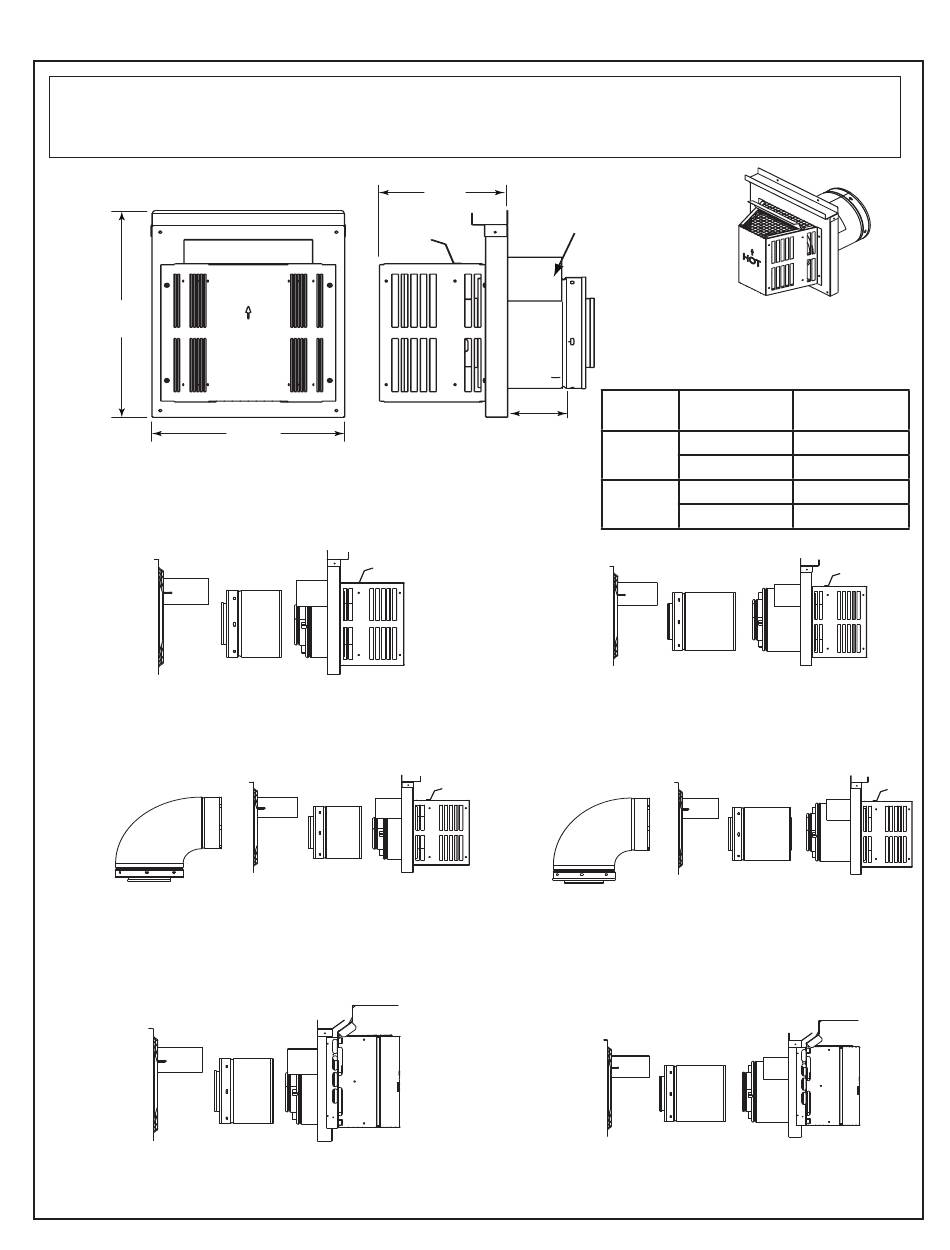

Figure 12.2 Composants du conduit DVP
CHAUD
12 po
(305 mm)
DVP-TRAP1
DVP-TRAPK1
DVP-HPC1
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18
8 po
Écran thermique
(203 mm)
Longueur
réelle max.
Chapeau de
Minimum
l'extrémité
Longueur réelle
3-1/8 po
Trap1
79 mm
5-3/8 po
Trap2
137 mm
DVP-TRAP2
DVP-TRAPK2
DVP-HPC2
Maximum
Longueur réelle
4-5/8 po
117 mm
9-3/8 po
238 mm
67
