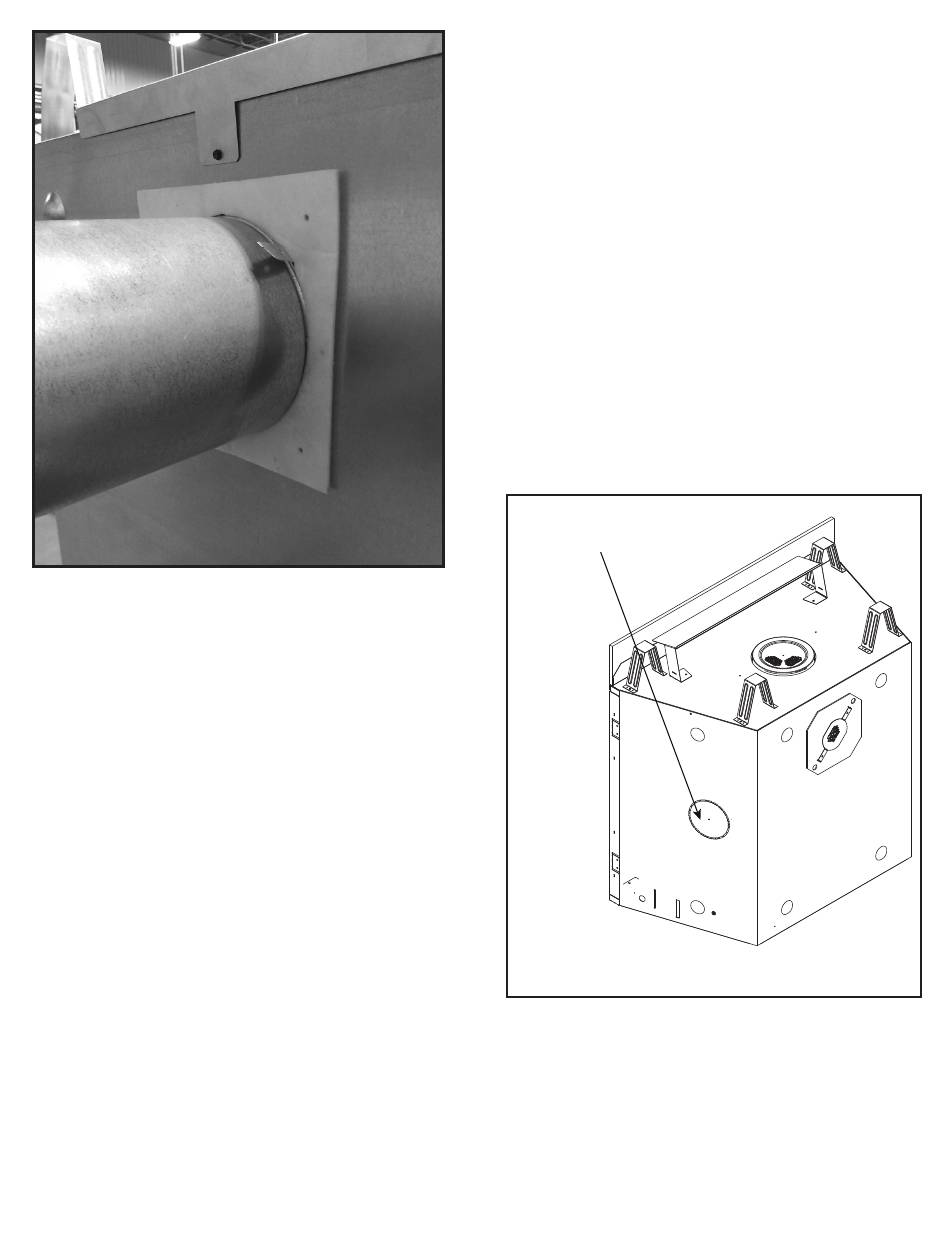

Figure 6.11 (représentation d'un foyer générique)
Posez la première section du conduit d'évacuation (elle
s'insèrera en place d'un bruit sec). Glissez le joint d'isolation
sur cette section du conduit, contre l'appareil, en passant
sur les languettes.
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18
B. Installation des systèmes de gestion
de la chaleur optionnels
REMARQUE : Des dégagements supplémentaires sont
nécessaires aux installations des systèmes de gestion de la
chaleur. Des dispositions préalables doivent être prises pour
assurer un bon ajustement avec la charpente.
• Localisez les orifices d'accès du système de gestion
de la chaleur à gauche et à droite de l'appareil.
Il faut installer un ou deux ensembles Heat-Zone
au gaz. Retirez le couvercle du foyer et jetez-le. Voir la
figure 6.12.
• Centrez le collet du conduit autour du trou exposé
et attachez-le au foyer au moyen de 3 vis.
Remarque : Doit être effectué AVANT le positionnement
final du foyer.
• Déterminez l'emplacement de l'ensemble du registre d'air/
boîtier du ventilateur.
Consultez les directives appropriées à l'ensemble pour
le reste des étapes d'installation.
EMPLACEMENTS DES ALVÉOLES
DÉFONÇABLES DE LA GESTION DE LA
CHALEUR (DU CÔTÉ GAUCHE ET DROIT )
Figure 6.12 Emplacements des alvéoles défonçables
de la gestion de la chaleur
®
41
