Installer le chapeau de l'extrémité horizontale
AVERTISSEMENT! Risque d'incendie! On DOIT utiliser la
partie télescopique du chapeau de l'extrémité lors de la connexion
au conduit.
• Un chevauchement minimal de 38 mm (1-1/2 po) de
la partie télescopique de la cheminée est requis.
Ne pas maintenir un chevauchement adéquat pourrait causer
une surchauffe et un incendie.
• L'extrémité du conduit d'évacuation ne doit pas être encastrée
dans le mur. Le revêtement extérieur du bâtiment peut effleurer
la base du chapeau.
• Appliquez un solin et un calfeutrant destinés aux parements, sur
les rebords du chapeau de l'extrémité du conduit d'évacuation.
• Lors de l'installation d'un chapeau de l'extrémité horizontale,
suivez les lignes directrices comme prescrit par les codes
d'installation ANSI Z223.1 et CAN/CGA-B149 et référez à la
section 4 de ce manuel.
ATTENTION! Risque de brûlures! Les codes locaux peuvent
exiger l'installation d'un écran thermique pour empêcher tout
contact avec le chapeau de l'extrémité chaude.
Heat & Glo • COSMO42-IFT, COSMO32-IFT Manuel d'installation • 2491-980CFR • 11/17
Remarque : En utilisant les chapeaux des extrémités avec un
écran thermique, aucun écran mural pare-feu supplémentaire
n'est requis sur le côté extérieur d'un mur inflammable.
ÉCRAN THERMIQUE
STANDARD OU
ALLONGÉ
ÉCRAN MURAL
PARE-FEU
LA SECTION
COULISSANTE PEUT
ÊTRE ALLONGÉE
CONDUIT D'ÉVACUATION INTÉRIEUR
CONDUIT D'ÉVACUATION EXTÉRIEUR
INTÉRIEUR

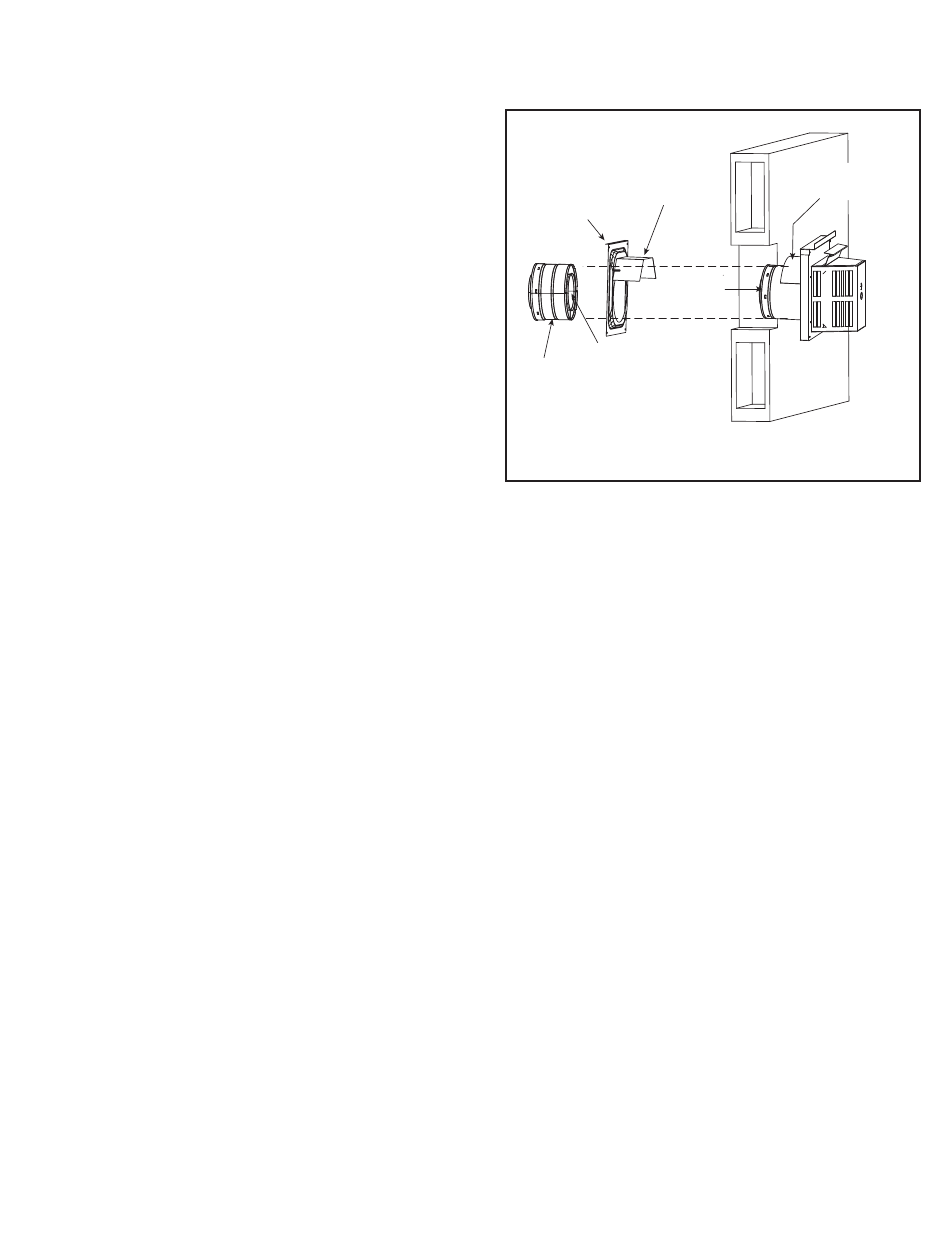

Figure 7.13 Conduit traversant le mur
CHEVAUCHEMENT MIN.
DE L'ÉCRAN THERMIQUE
DE 38 MM (1-1/2 PO)
REVÊTEMENT
EXTÉRIEUR
