Installation de l'interrupteur mural du ventilateur
(optionnel)
Si la boîte est connectée à un interrupteur mural pour utiliser
avec le ventilateur. Voir la figure 8.4 :
• L'appareil doit être alimenté en électricité par l'intermédiaire
du boîtier d'interrupteur.
• L'alimentation peut ainsi être fournie par le boîtier
de l'interrupteur en utilisant au minimum un fil numéro 14-3
avec mise à terre.
• Au niveau du boîtier de l'interrupteur, connectez le fil noir
(sous tension) et le fil rouge (dérivation pour interrupteur)
à l'interrupteur mural, comme il est indiqué.
• À l'appareil, connectez le fil noir (sous tension), le fil blanc
(neutre) et le fil vert (terre) à la boîte de jonction, comme
il est indiqué.
• Installez un connecteur femelle isolé de 6 mm
(1/4 po) sur le fil rouge (commuté), l'acheminer à travers
l'alvéole défonçable sur le devant de la boîte de jonction,
et le brancher au connecteur supérieur (mâle de 6 mm
(1/4 po)) de l'interrupteur du ventilateur comme il est indiqué.
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18
Minimum de 14-3 AWG
avec mise à la terre
Rouge
Black
Blanc
Boîte de jonction
Rouge

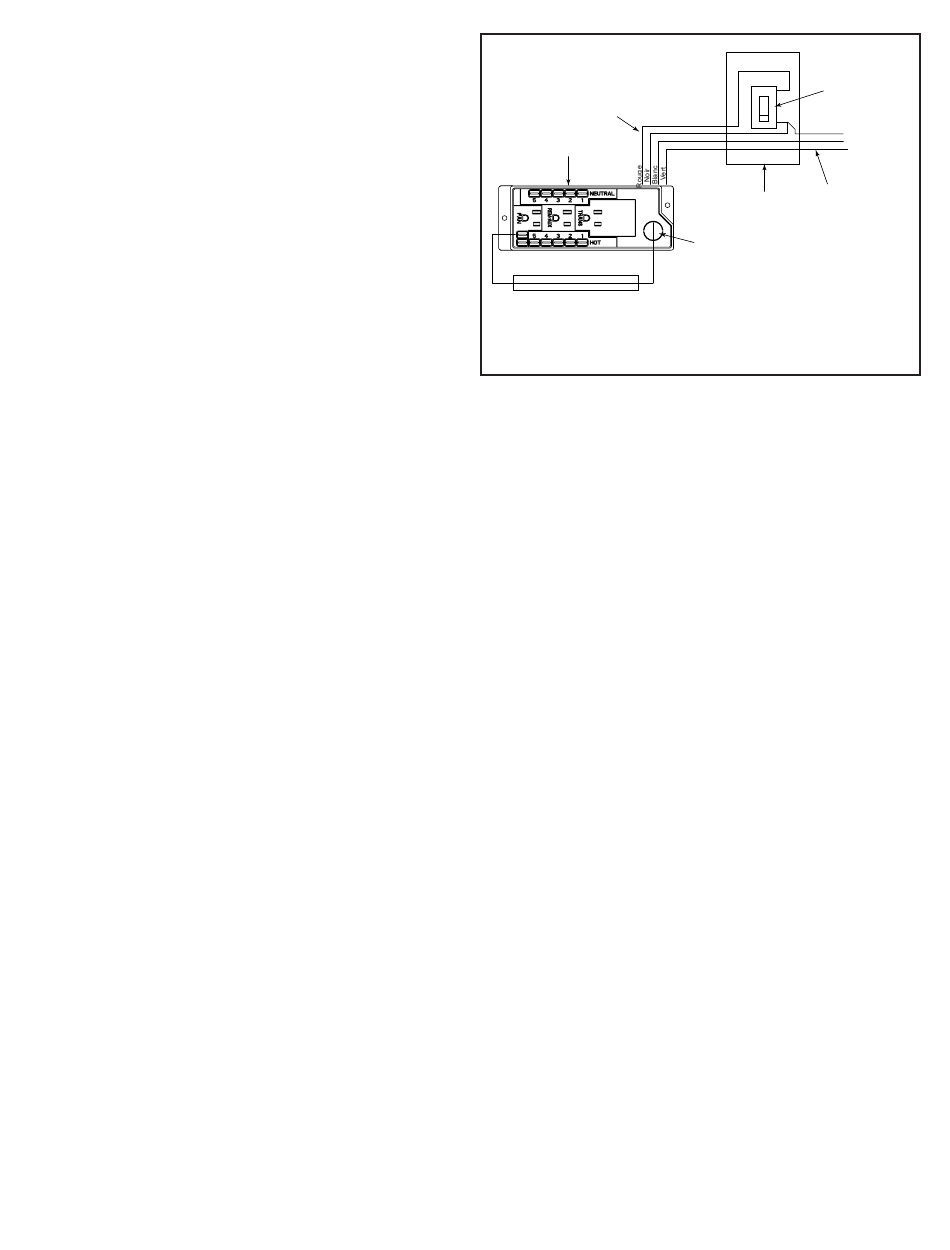

Figure 8.4 Boîte de dérivation câblée à l'interrupteur mural
Interrupteur
Noir
Blanc
Vert Vert
Fils d'alimentation
Boîtier
électrique
d'interrupteur
Alvéole défonçable
