D. Fixation
des
d'évacuation
• Les conduits verticaux provenant du haut de l'appareil,
sans dévoiements, doivent être soutenus tous les 2,44 m
(8 pi) après la hauteur maximale sans support de 7,62 m
(25 pi).
• Les conduits verticaux provenant de derrière le poêle
ou de n'importe quel coude doivent être soutenus tous les
8 pi (2,44 m).
• Les conduits horizontaux doivent être soutenus tous les
1,52 m (5 pi).
• Des supports de conduit ou des bandes de suspension
(espacés de 120º) peuvent être utilisés à cette fin.
Voir les figures 7.8 et 7.9.
• Des écrans muraux pare-feu peuvent être utilisés pour
offrir un soutien aux sections de conduits horizontaux.
• Le pare-feu SLP du plafond possède des languettes qui
peuvent être utilisées comme soutien vertical.
AVERTISSEMENT! Risque d'incendie, d'explosion
ou d'asphyxie! Si le conduit d'évacuation n'est pas
correctement soutenu, il pourrait s'affaisser ou se séparer.
Utilisez des supports pour conduit d'évacuation et raccordez
les sections comme il est décrit dans les instructions. NE
PAS laisser le conduit s'affaisser au-dessous du point de
raccordement à l'appareil.

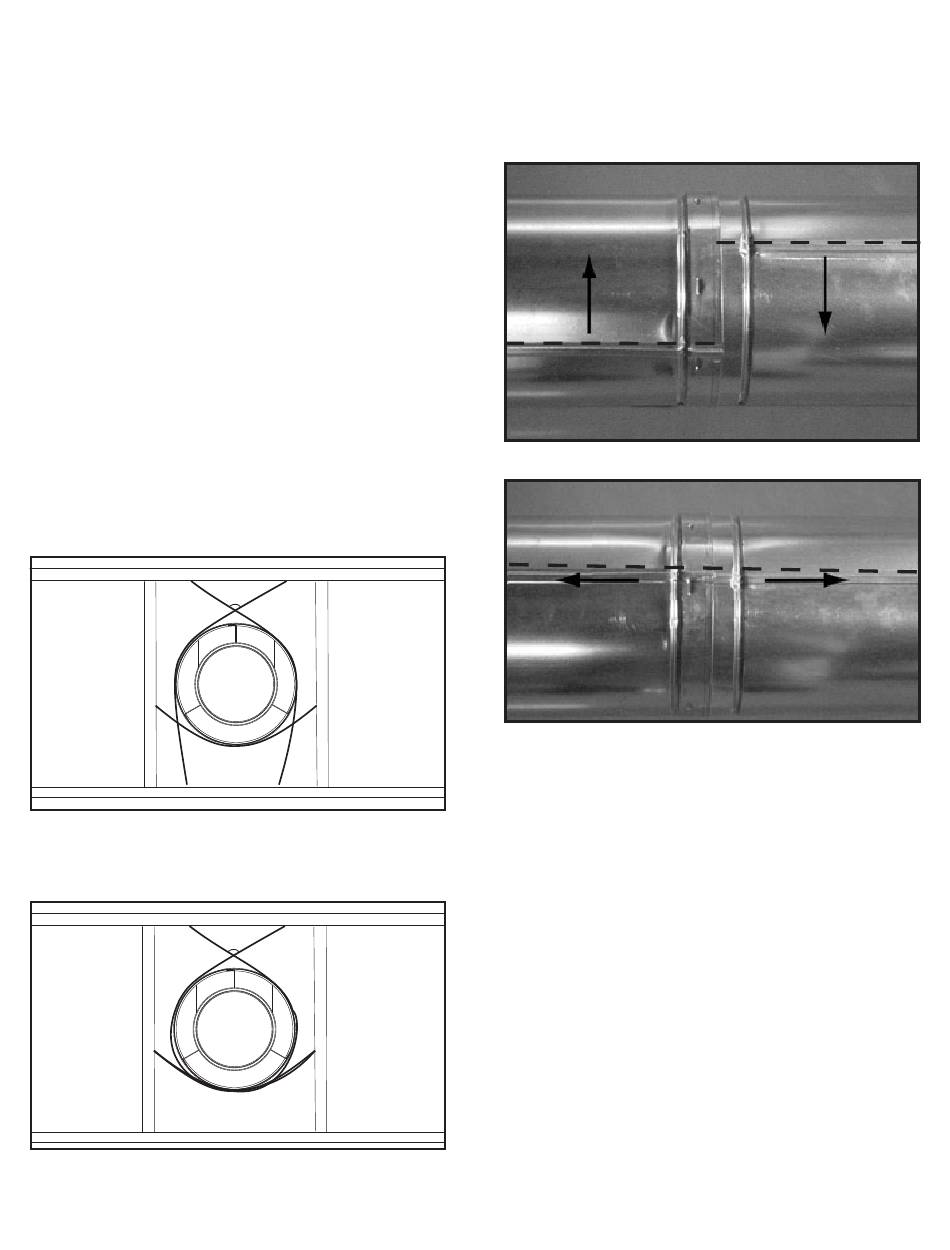

Figure 7.8 Fixation des sections verticales du conduit
Figure 7.9 Fixation des sections horizontales du conduit
sections
du
conduit
120º
120º
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18
E. Démonter
les
d'évacuation
• Faites pivoter l'une des sections (figure 7.10), de façon à ce
que les joints d'assemblage des deux sections de conduit
soient alignés, comme il est indiqué à la figure 7.11.
• Tirez doucement pour séparer les pièces de tuyau.
Figure 7.10 Faire pivoter les joints d'assemblage pour démonter
Figure 7.11 Aligner et démonter les sections de conduit.
sections
du
conduit
45
