Remarque
Le filtre est prévu pour transporter le gaz dans un sens précis. Respecter ce sens pour maximiser
le débit et la durée d'utilisation du filtre. Le sens d'écoulement prévu est signalé par une flèche sur
le boîtier du filtre. Pour un positionnement correct, la flèche doit être orientée vers le connecteur de
sortie de gaz du Nano-Atomiseur B-90 lors de l'installation du filtre. Après un remplacement, éliminer
immédiatement le filtre usé en respectant les prescriptions locales en vigueur.
5 7

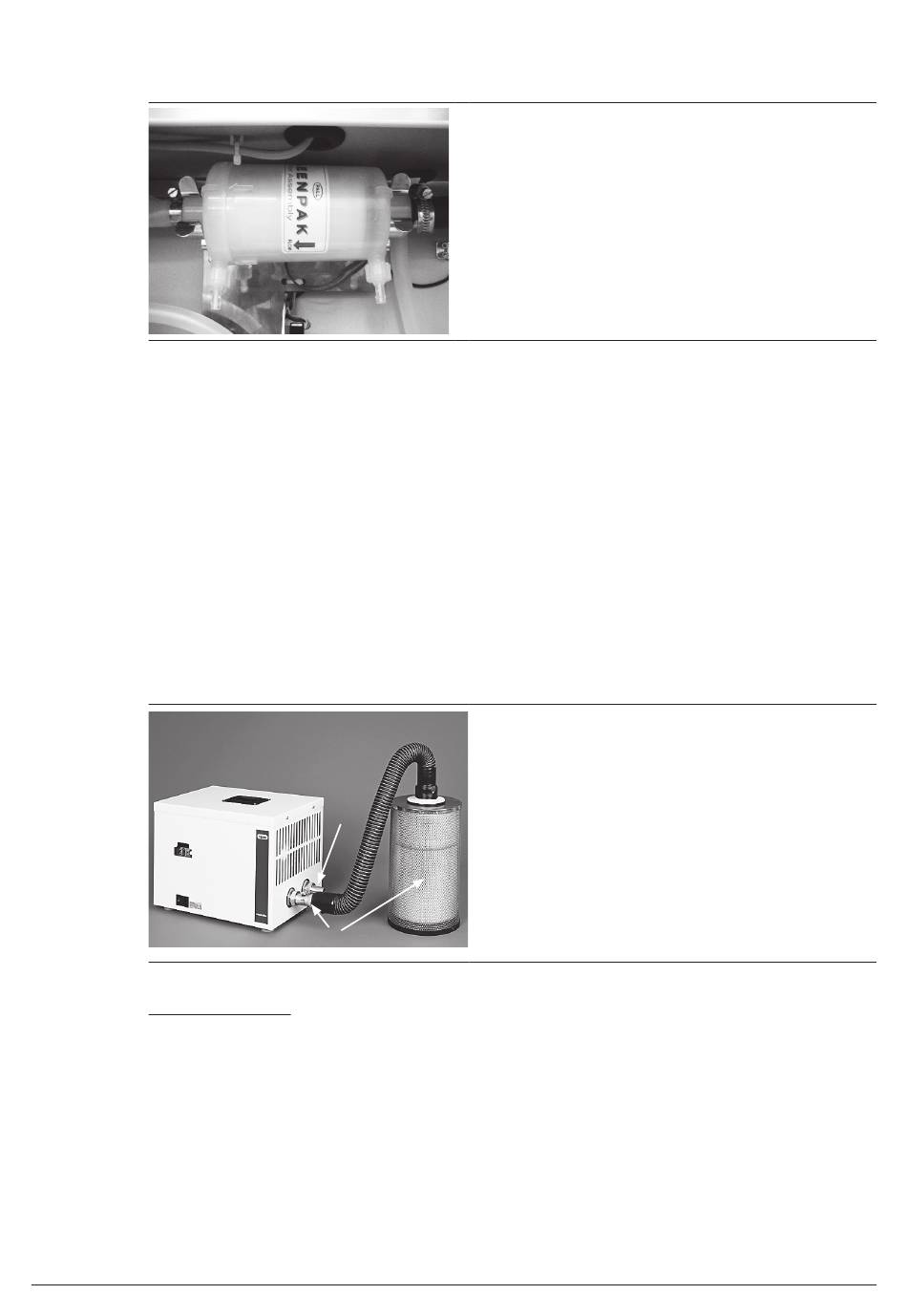

Modes d'installation de l'Aspirateur
Pour générer la pression d'entrée nécessaire pour le fluide sécheur, la sortie de l'Aspirateur peut être
utilisée en mode soufflage. L'Aspirateur peut faire partie d'une configuration en circuit ouvert. Lorsque
le fonctionnement s'opère en circuit fermé, son utilisation est obligatoire.
5 7 1
Aspirateur utilisé en circuit ouvert
c
d
Etapes d'installation
1. Débrancher le câble d'alimentation du réseau et décharger toutes les pièces du système.
2. Raccorder le filtre d'entrée d'air (011235) à l'entrée d'air a de l'Aspirateur
3. Raccorder la sortie d'air b à l'entrée de gaz du Nano-Atomiseur B-90.
4. Brancher le câble d'alimentation sur la prise de courant. Le système peut maintenant être mis
sous tension.
Remarque
L'Aspirateur ne peut être utilisé en combinaison avec la valve de régulation du flux. Enlever cette
valve si elle est montée.
53
• Débrancher le câble d'alimentation de la prise de
courant.
• Oter avec précaution le panneau arrière du boîtier et
le mettre de côté. Le filtre de sortie est maintenant
accessible.
• Desserrer les colliers pour enlever le filtre.
• Monter un nouveau filtre et resserrer les colliers.
• Brancher le câble d'alimentation sur la prise de
courant. Le système peut maintenant être mis
sous tension.
a Entrée de gaz (connexion au filtre d'entrée)
b Sortie d'air vers le connecteur d'entrée de gaz
Polypress du Nano-Atomiseur B-90.
c Sortie sélecteur d'écoulement (régulation basée sur
la fréquence)
b
d Prise de courant, interrupteur et boîte à fusibles
L'Aspirateur a des dimensions de paillasse de
47,5 × 30 × 32 cm et peut être placé à côté du
Nano-Atomiseur B-90 ou sur le plateau de la table
a
à roulettes.
5 Mise en service
B-90 Manuel d'instructions, version C
