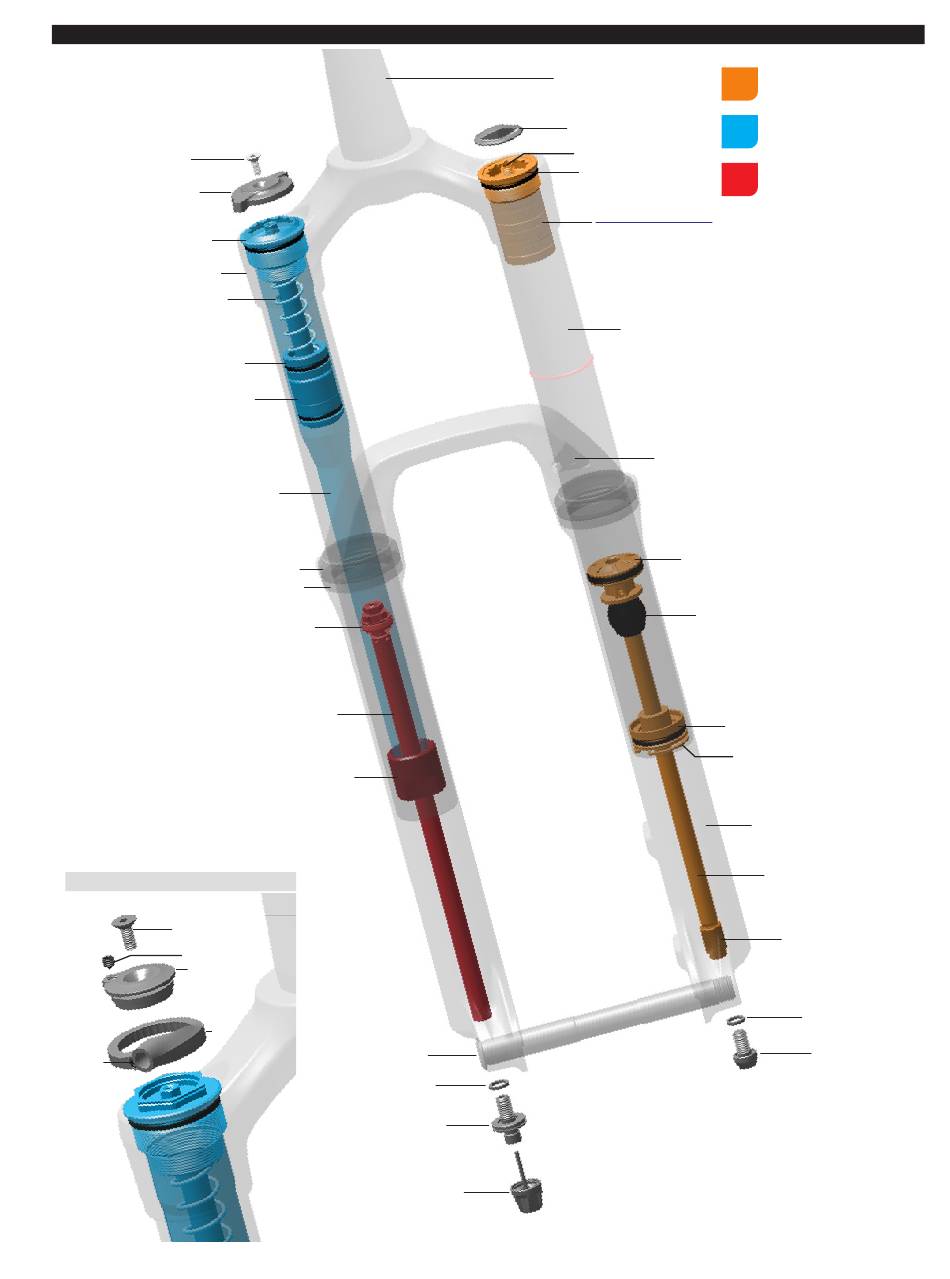

V u e é c l a t é e - 2 0 1 9 R e v e l a t i o n C h a r g e r D a m p e r R C
Vis de blocage
Molette de réglage de
compression basse vitesse
Capuchon supérieur de la
cartouche de compression
Orifice de purge de l'huile (x1)
Piston flottant interne (PFI)
Cartouche de compression
Tube de la cartouche
Joint anti-poussière
Bague en mousse
Piston de la cartouche de détente
Came de la cartouche de détente
Tête d'étanchéité de la cartouche de détente
Revelation Charger RC R
Vis de blocage
Vis de fixation
Bobine de la commande
de rappel
Collier d'arrêt du câble de
la commande de rappel
Vis de
fixation
Maxle Stealth
Rondelle d'écrasement
Boulon inférieur
Molette de réglage de la détente
Tube de direction
Capuchon pneumatique
Valve pneumatique
Capuchon supérieur du
ressort pneumatique
Bottomless Token(s)
(facultatif)
(35 mm, couleur grise)
Plongeur
Guide de durite de frein
Piston du ressort pneumatique
Butée de talonnage
Tête d'étanchéité du ressort
pneumatique
Anneau de blocage
Vue éclatée - 2019 Revelation Charger Damper RC
Unité du ressort
pneumatique
Unité de la cartouche
de compression
Unité de la cartouche
de détente
Fourreau inférieur
Came du ressort
pneumatique
Écrou de la came du
ressort pneumatique
Rondelle
d'écrasement
Boulon inférieur
