Manuel de l'Utilisateur
349V2
Operator's Manual

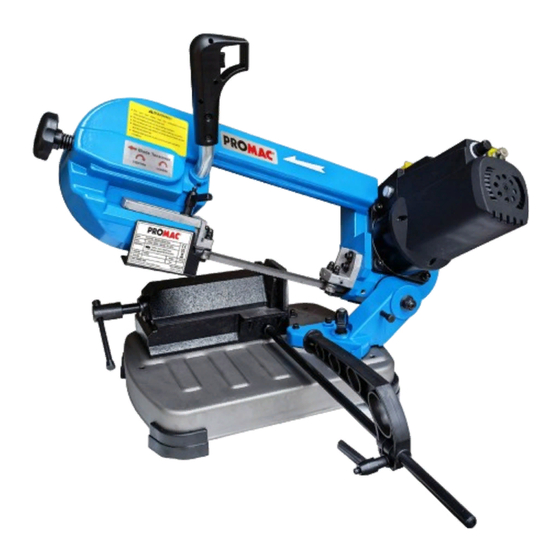

Scie à ruban pour métaux
Metal Band Saw
ATTENTION:
Lisez et respectez toutes les règles de sécurité et les
instructions d'utilisation avant d'utiliser ce produit pour la première fois.
Ce manuel est à conserver avec l'équipement.
CAUTION:
Read and follow all Safety Rules and Operating Instructions
before First Use of this Product. Keep this manual with tools.
Publicité
Table des Matières
Manuels Connexes pour Promac 349V2
Sommaire des Matières pour Promac 349V2

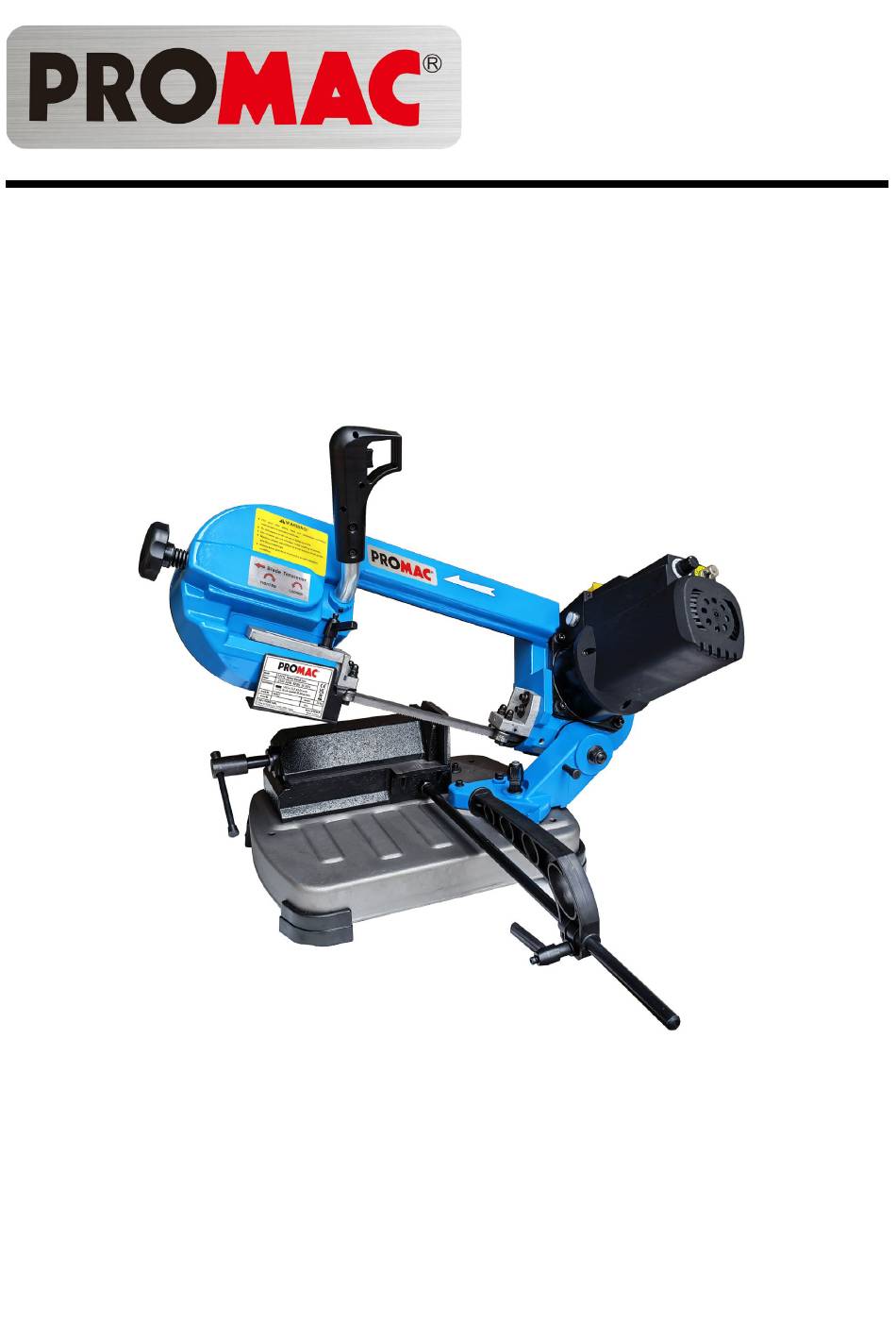

- Page 1 Manuel de l’Utilisateur 349V2 Operator’s Manual Scie à ruban pour métaux Metal Band Saw ATTENTION: Lisez et respectez toutes les règles de sécurité et les instructions d'utilisation avant d’utiliser ce produit pour la première fois. Ce manuel est à conserver avec l’équipement.
- Page 2 Décla on de Conformité CE Product / Produkt / Produit: Metal band saw Metallbandsäge Scie à ruban portable 349V2 Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE SAS 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regula Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Page 3: Spécifications Techniques
Spécifications techniques Attention: Veuillez choisir la source d'alimentation, la tension et la fréquence appropriées, indiquées sur l'étiquette de votre scie à ruban pour métaux. Scie à ruban pour métaux 349V2 Puissance moteur 400 W S6 30% Lame de scie 1435 X 12.7 X 0.65 mm... -
Page 4: Instructions Specifiques Liees A La Securite De La Machine
utilisez une rallonge, veillez à ce qu’elle soit suffisamment robuste pour le courant que votre produit va consommer. Un cordon sous-dimensionné entraînera une baisse de tension secteur et une perte de puissance qui occasionnera une surchauffe de l'outil. 10. PORTEZ DES VÊTEMENTS ADAPTES. Ne portez pas de vêtements amples, de gants, de cravates, de bagues, de bracelets ou autres bijoux qui pourraient se coincer dans les pièces en mouvement. -
Page 5: Exigences Concernant La Partie Electrique
EXIGENCES CONCERNANT LA PARTIE ELECTRIQUE SPECIFICATIONS RELATIVES A L’ALIMENTATION ET AU MOTEUR AVERTISSEMENT : Pour éviter les risques électriques, les risques d'incendie ou des dommages à l'outil, utilisez une protection de circuit appropriée. Utilisez un circuit électrique distinct pour vos outils. Pour éviter tout risque de choc électrique ou d'incendie, si le cordon d'alimentation est usé, coupé... -
Page 6: Accessoires Et Pieces
pointus, d’une chaleur excessive et d’un environnement humide ou mouillé. Protection contre les Attention: Le circuit est pourvu d’un dispositif de surtensions protection contre les surtensions. ACCESSOIRES ET PIECES ACCESSOIRES RECOMMANDES AVERTISSEMENT : Pour éviter toute blessure: • N'utilisez que les accessoires recommandés pour la machine. •... -
Page 7: Contenu De L'emballage
CONTENU DE L’EMBALLAGE DEBALLAGE ET CONTRÔLE DU COLISAGE Déballez soigneusement la machine avec toutes ses pièces, et comparez avec l'illustration qui suit. AVERTISSEMENT : • Pour éviter toute blessure due à un démarrage accidentel, ne branchez pas le câble d'alimentation dans une prise tout en procédant au déballage et au montage. -
Page 8: Positionnement De La Butée
REGLAGES 1. Positionnement de la butée Utilisez la butée fournie si vous devez effectuer plusieurs coupes sur des pièces de même longueur. Desserrez la manette de verrouillage A, placez la butée à la distance souhaitée par rapport à la lame. Resserrez la manette de verrouillage A. -
Page 9: Fonctionnement
FONCTIONNEMENT 1. Enlevez la goupille de l'orifice situé dans le support de la scie et basculez-le en position supérieure. Utilisez l'étau pour serrer la pièce. Réglez la vitesse de coupe. Etau Goupille 2. Appuyez sur le bouton vert pour enclencher l'interrupteur principal, et appuyez sur le bouton « Marche »... -
Page 10: Remplacement De La Lame De Scie
MAINTENANCE Avertissement : Eteignez la machine et débranchez-la de l'alimentation électrique avant d'effectuer des opérations de maintenance ou des réglages. Remplacement de la lame de scie Attention ! Portez toujours des gants de protection pour remplacer la lame de scie. ... -
Page 11: Resolution Des Problemes
RESOLUTION DES PROBLEMES PROBLEME CAUSE SOLUTION Le moteur ne fonctionne pas Moteur, câble d'alimentation ou Du personnel qualifié doit fiche défectueux/défectueuse vérifier la machine Le déclencheur à seuil de Réinitialiser le déclencheur surtension s'est déclenché Le déclencheur à seuil de ... -
Page 12: Schema De Montage
SCHEMA DE MONTAGE... -
Page 13: Protection Contre Les Surcharges
NOMENCLATURE 349V2 REP. DESCRIPTION QTE. REP. DESCRIPTION QTE. Bouton de réglage de la vitesse Poignée 1 Protection contre les surcharges Bouton Coque moteur Ressort Vis à tôle à tête cylindrique ST2.9X13 Mircorupteur Circuit imprimé Attache fixation cordon Vis ber M4X8... - Page 14 78.1 Goupille 5X24 Goupille élastique 5X12 78.2 Goupille 5X35 Douille de centrage Boulon à tête creuse M6X25 Articulation Rondelle élastique 6 Pièce de jonction Couvre-lame Levier de poignée Rondelle plate 6 Vis de blocage M5X8 Roulement à billes 607 Bloc fixe Bearng shaft Rondelle élastique 6 Rondelle plate 6...
-
Page 15: Technical Specification
Technical Specification Attention: Please choose proper power source, voltage and frequency that are shown in the label for your metal band saw. Metal band saw 349V2 Motor Power 400 W S6 30% Saw Blade 1435 X 12.7 X 0.65 mm... -
Page 16: Electrical Requirements
12. DISCONNECT TOOLS before servicing; when changing blade and other part. 13. USE RECOMMENDED ACCESSORIES. Consult the Operator’s Manual for recommended accessories. The use of improper accessories may cause serious injury. 14. NEVER STAND ON TOOL. Serious injury could occur if the tool is tipped or if the cutting tool is unintentionally contacted. -
Page 17: Accessories And Attachments
electrician. IMPROPER CONNECTION of the equipment-grounding conductor can result in risk of electric shock. The conductor with green insulation (with or without yellow stripes) is the equipment-grounding conductor. If repair or replacement of the electric cord or plug is necessary, DO NOT connects the equipment-grounding conductor to a live terminal. CHECK with a qualified electrician or service person if you do not completely understand the grounding instructions, or if you are not sure the tool is properly grounded. -
Page 18: Carton Contents
CARTON CONTENTS UNPACKING AND CHECKING CONTENTS Carefully unpack the machine and all its parts, and compare against the illustration following. WARNING: • To avoid injury from unexpected starting, do not plug the power cord into a power source receptacle during unpacking and assembly. -
Page 19: Cutting Angle Adjustment
ADJUSTMENTS 5. Positioning the work stop Use the work stop supplied if you have to do several cuts on pieces of the same length. Loosen the lock handle A, place the work stop at the desired distance from the blade. Tighten the lock handle A again. - Page 20 OPERATION 1. Pull out the pin from the hole in the body and tilt the saw body to upper position. Use the vice clamping the workpiece, Adjust the cutting speed. Vice 2. Push the green button to turn on the main switch, using the index finger of your right hand, press the run button.
-
Page 21: Machine Care
MAINTENANCE Warning: Turn off the machine and disconnect from the power supply before conducting maintenance work or settings. Change the saw blade Caution! Always wear protective gauntlets before changing saw blade. Remove the protective casing unscrewing the six screw ... -
Page 22: Troubleshoothing
TROUBLESHOOTHING PROBLEM CAUSE SOLUTION The motor does not work Defective motor, power cable or Specialized personnel should plug check the machine The overload cutout has tripped Reset the overload cutout. Overload cutout tripped Motor overload caused by ... -
Page 23: Assembly Diagram
ASSEMBLY DIAGRAM... - Page 24 349V2 PART LIST DESCRIPTION QNT'Y DESCRIPTION QNT'Y Speed adjusting knob Handle 1 Overload protector Knob Motor hull Spring Pan head tapping screw ST2.9X13 Mircoswitch Circuit board Cord clamp Pan head screw M4X8 Pan head screw M5X10 Pan head screw M4X8...
- Page 25 78.1 Pin 5X24 Spring pin 5X12 78.2 Pin 5X35 Locating sleeve Socket head bolt M6X25 Seal Spring washer 6 Connect Blade cover Handle lever Flat washer 6 Set screw M5X8 Ball bearing 607 Fixed block Bearng shaft Spring washer 6 Flat washer 6 Hex bolt M6X25 Spring washer 6...
