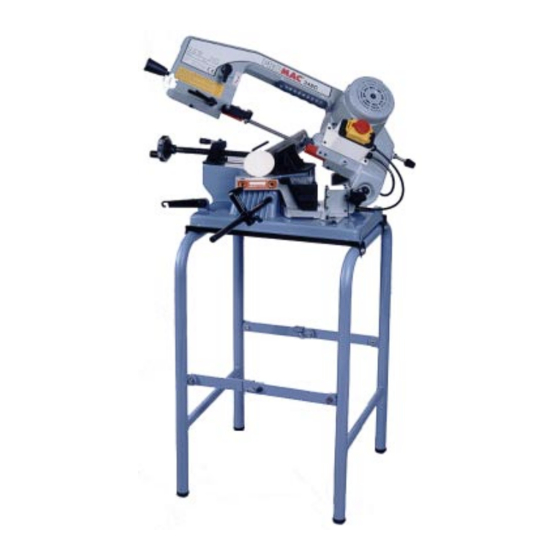

Promac 348C Mode D'emploi

Scie à ruban portable
Masquer les pouces Voir aussi pour 348C:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

www.promac.ch / www.promac.fr
Metallbandsäge
Scie à ruban portable
Bedienungsanleitung
Inhaltsverzeichnis
2
CE-Konformitäts-Zertifikat
3 - 4
5
6
Motorschutz, Auspacken
Elektrische Anlage, Auspacken
7-8
9
10
21
Elektrische Anlage
22-23 Ersatzteilzeichnung
24-25 Ersatzteillisten
26
Garantieschein
Mode d'emploi
Index
2
Déclaration CE de conformité
15
16
Caractéristiques techniques, description de la machine
17
Etau rapide, déballage
20
21
Installation électrique
26
BD208 / 2007.05
348C

Publicité

Table des Matières
loading

Sommaire des Matières pour Promac 348C

  • Page 1: Table Des Matières

    BD208 / 2007.05 www.promac.ch / www.promac.fr 348C Metallbandsäge Scie à ruban portable Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb Motorschutz, Auspacken Elektrische Anlage, Auspacken 7-8 Bedienung Einstellungen Wartung Elektrische Anlage 22-23 Ersatzteilzeichnung 24-25 Ersatzteillisten Garantieschein Mode d'emploi Index Déclaration CE de conformité 11-12 Consignes de sécurité 13-14 Règles de sécurité scpéciales de la scie Alimentation électrique...
  • Page 2 CE-Konformitätserklärung / Déclaration CE de conformité 348C TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsien, R.O.C. Diese Maschine wurde durch KEMA Quality B.V., Holland gemäss folgenden Richtlinien geprüft und zertifiziert ( KEMA Zertifikat-Nr. 2023289/01 vom 15.10.2002): - Machinery Directive 98/37/EC : prEN 13898 - Low Voltage Directive 73/23/EC + Amm. : EN 60204-1 - EMC Directive 89/336/EC: EN 55011; EN 50081-2; EN 50082-2 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 348C sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschrif- ten betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entspricht. La machine ci-dessous a été contrôlée et certifiée par KEMA Quality B.V., Holland selon les nor- KEMA Quality B.V., Holland selon les nor- selon les nor- mes suivantes (Certificat KEMA, n° 2023289/01 du 15.10.2002):...
  • Page 3: Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften 348C Hinweis: Das Nichtlesen dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinen- typische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. Werden die normalen Vorsichtsmassnahmen missachtet, sind Unfallgefahren für den Bedienenden unausweichlich. Die Maschine wurde nur für die gegebenen Verwendungsarten angelegt. Wir legen Ihnen dringend nahe, die Maschine weder abgeändert noch in einer Art und Weise zu betreiben, für die sie nicht ausgelegt wurde. Sollten Sie etwelche Fragen zum Betrieb der Maschine haben, wenden Sie sich bitte zuvor an den PRO- MAC-Fachhändler, der Ihnen weiterhelfen kann, sollte Ihnen die Bedienungsanleitung keinen Aufschluss geben. ALLGEMEINE REGELN ZUM SICHEREN UMGANG MIT MASCHINEN 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt...
  • Page 4 22. Alkohol, Medikamente, Drogen: Maschine nie unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen. 23. Sicher stellen, dass die Maschine von der Netzversorgung getrennt ist, bevor Arbeiten an den elektrischen Anlage, am Antriebsmotor etc. erfolgen. Hinweise zur Arbeitssicherheit Transport der Maschine 1. Die Maschine wiegt 23kg. 2. Für den Transport geeignete Transportmittel verwenden. Arbeitsplatz 1. Die Beleuchtung und Belüftung des Arbeitsraumes muss ausreichend sein. 2. Die Beleuchtung für ein sicheres Arbeiten muss 300 LUX betragen. Lärmtest Gemäß Punkt 1.7.4f der Maschinen-Richtlinien 89/392 EG Es wurden 4 Messungen der Maschine bei Leerbetrieb vorgenommen: - Das Mikrophon wurde am Kopf des Bedieners in einer mittleren Höhe angebracht. - Der Dauergeräuschpegel betrug unter 70 dB (A). - Der maximale Geräuschpegel C wurde immer unterhalb 130 dB gemessen. ANMERKUNG: bei Maschinenbetrieb schwankt die Geräuschstärke je nach Art der verarbeitenden Materi- alien. Der Bediener wird daher die Intensität abschätzen und die verantwortlichen Personen mit geeigneten Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss 1. Die Maschine Modell 348C wird mit einem Netzkabel mit Stecker geliefert, 230V, 50Hz. 2. Die Absicherung muss min. 10 A sein. 3. Die genauen elektrischen Daten finden Sie auf dem Typenschild der Maschine und dem elektrischen Plan, der dieser Anleitung beiliegt. 4. ACHTUNG: Für alle Service- oder Umrüstarbeiten sowie Reparaturen ist die Maschine vom elektrischen Netz zu trennen (Stecker ausziehen).
  • Page 5: Technische Daten, Maschinenbeschrieb

    Abmessungen L/B/H ..724 x 381 x 458mm Gewicht ......23kg Schnittkapazitäten mm 90° rund 45° rechteck rund rechteck 100 100x150 100 60x100 Maschinenbeschrieb 1. Die PROMAC Metallbandsäge Modell 348C ist mit 23kg leicht und handlich zu transportieren. 2. Das Fussgehäuse ist aus stabilem Aluminium-Druckguss. 3. Der Lärmpegel liegt unter 70 dB und erlaubt durch diesen niedrigen Lärm ein angenehmes Arbeiten. 4. Das Sägeblatt wird durch einen Exzenterhebel ge- oder entspannt. Der Sägeblattwechsel ist daher einfach auszuführen. In dieser Blattspannung ist eine Feder eingebaut welche die Vibrationen des Sägeblattes verringert. Dadurch wird ein genauerer Schnitt und eine längere Standzeit des Sägeblattes errreicht. 5. Das Bandrad wird über den Motor und das wartungsarme Getriebe angetrieben. 6. Mit der PROMAC- Metallbandsäge Modell 348C können Gerade oder Gehrungs- Schnitte in vertikaler oder horinzontale Lage ausgeführt werden. Die Einstellungen dazu sind einfach vorzunehmen. EMPFEHLUNG DER MASCHINE 1. Die Maschine dient zum Schneiden von metallischen Bauteilen von unterschiedlichem Profil und Form, die in Werkstätten, Drehereien und Stahlbau allgemein verwendet werden. 2. Für die Führung der Maschine ist ein einziger Bediener erforderlich.
  • Page 6 15 bis 40m ....2.5mm2 zu klein, kann der Motor Schaden erleiden. Schalter Die PROMAC Metallbandsäge Modell 348C ist mit einem elekromagneti- schen Schalter ausgerüstet. Zum Starten der Maschine muss der grüne Drücker (EIN) betätigt werden. Zum Stoppen der Maschine ist der rote Drücker (AUS) zu drücken. Grün Die Maschine ist auch mit einem Endschalter ausgerüstet, welcher den Motor bei Beendigung des Sägevoganges automatisch unterbricht. Auspacken Alle Teile aus der Verpackung nehmen und auf Komplettheit kontrollie- ren: Pos. Bezeichnung Maschine mit Fuss Abschlag Führung Bedienungsanleitung Hinweis: Fehlen Teile gemäss obenstehender Liste, wenden Sie sich bitte vor der Inbetriebnahme an die PROMAC-Verkaufsstelle. Werkzeughalter Den Werkzeughalter mittels zwei Schrauben ans Gehäuse anbringen. So ist das benötigte Werkzeug immer griffbereit!
  • Page 7: Bedienung

    Bedienung 348C Hinweis: Diese Bedienungsanleitung ist unbedingt vor Inbetriebname der PROMAC Bandsäge genau- stens zu studieren. 1. Sicher stellen, dass das Sägeband frei ist, bevor die Maschine gestartet wird. 2. Nach dem Starten der Maschine, den Motor zuerst die volle Drehzahl erreichen lassen, bevor mit dem Sägevorgang begonnen wird. 3. Den Vorschub nicht zu stark belasten. Den Sägearm durch deren Eigengewicht absenken lassen. Die Säge stopt am Ende des Sägevorganges automa- tisch. Hinweis: Vor Inberiebnahme der Bandsäge ist die Transportsicherung (A) Fig.
  • Page 8 Bedienung 348C WAHL DES SAEGEBANDES 1. Für das Sägen von Rohren mit dünnen bis normal dicken Wänden (bis 10mm) oder von Profileisen hat man mit Sägebändern mit 10/14 Zähnen pro Zoll im allgemeinen gute Erfahrungen gemacht. Weniger als 10 Zähne pro Zoll dürfte nur in seltenen Fällen ausreichend sein. 2. Rohre oder Profileisen mit einer Wand- oder Stegdicke von mehr als 10 mm, können mit einer Zahnung von 6/10 oder 5/8 zufriedenstellend zersägt werden. 3. Wenn rechteckiges Material zu sägen ist, muss das Werkstück nach Möglichkeit so eingespannt werden, dass das dünnste Querprofil unter die Zähne des Sägeblatts zu liegen kommt. Die gewählte Teilung (dh. die Anzahl Zähne pro Zoll des Sägeblatts) muss gewährleisten, dass zu jedem Zeitpunkt mindestens 3 aufeinanderfolgende Zähne in das Werkstück greifen. Sollte dies nicht möglich sein, weil das dünnste Querprofil zu dünn ist, muss das Werkstück mit der breiteren Seite in Richtung der Zähne des Sägeblatts eingespannt und ein gröberes Sägeblatt aus der Liste der für runde und rechteckige Vollstangen empfoh- lenen Sägeblätter gewählt werden. Sägebandwechsel Warnung: Vor dem Öffnen der Sägebandabdec- cung ist die Maschine von Stromnetz zu tren- nen.
  • Page 9: Einstellungen

    Einstellungen 348C Sägebandführungen Die vordere Bandführung muss dem Werkstück- grösse entsprechend eingestellt werden. Je genauer diese Einstellung vorgenommen wrid um so besser ist das Schnittergebnis. 1. Den Feststellgriff (A) Fig. 6 lösen und die Bandfüh- rung so nahe wie möglich ans Werkstück einstel- len. 2. Den Feststellgriff (A) vor Sägebeginn festziehen. Achtung: Wenn die Bandsäge läuft, dürfen keine Einstellungen vorgenommen werden. Die Maschine immer ausschalten. Fig. 6 Sägebandspannung...
  • Page 10: Wartung

    Netzkabel und elektronisches Material, welches Halbjährliche Wartung als dem städtischen Müll assimilierbar eingestuft wird,kann direkt der Verwaltung der Müllabfuhr, Schmierung des Getriebezahnrades übergeben werden. Das Zahnrad des Antriebsgeriebe ist aus einem - für die gebrauchte Mineral-, synthetischen oder Spezialstahl hergestellt, welches einen langen gemischten Oele, wasserlöslichen Oele und Fet- Einsatz der PROMAC-Maschine gewährleistet. te, bei welchen es sich um Spezialmüll handelt, Wir empfehlen dieses Zahnrad alle 100 Betriebs- muss man sich zwecks Lagerung, Transport und stunden zu schmieren, um eine lange Lebensdau- anschliessender Entsorgung an das Konsortium er des Getriebes zu erreichen. Diese Wartung ist für Gebrauchtöle wenden. folgend vorzunehmen: 1. Maschine vom Stromnetz trennen.
  • Page 11: Consignes De Sécurité

    Consignes de securité 348C Comme toutes les machines, une scie à ruban comporte des dangers propres à l'utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d'accident. Par contre, la négligence des précautions élémentaires entraîne inévitablement le risque d'accident pour l'opérateur. La conception de cette machine est spécifique à l'utilisation préconisée. Pour cette raison, nous déconseillons formellement toute utilisation pour des opérations non prévues par le constructeur et toute modification de la machine. Si vous avez des questions concernant l'utilisation et si vous ne trouvez pas la réponse dans ce mode d'emploi, veuillez demander conseil à votre distributeur qui vous assistera professionnellement. DIRECTIVES GENERALES DE SÉCURITÉ ET DU MANIEMENT DES MACHINES 1. Pour votre propre sécurité, ne jamais mettre en marche une machine avant d'avoir étudié son mode d'emploi. Il vous fait connaître la machine et son maniement, vous familiarise avec ses possibilités et limi- tes d'exploitation et vous informe des risques encourus du fait de négligences. 2. Maintenir les protections en parfait état de fonctionnement, ne pas les démonter.
  • Page 12: Instructions De Sécurité Du Travail

    Instructions de sécurité du travail Transport de la machine 1. La machine pèse 23kg. 2. Utilisez des moyens de transport appropriés pour transporter la machine. Post de travail 1. L’éclairage et la ventilation du local de travail doivent être suffisants. 2. L’éclairage doit être de 300 LUX pour assurer un bon travail. Niveau sonore en conformité avec le point 1.7.4f de la Directive Machines 89/392 CEE Il a été effectué 4 mesures sur la machine fonctionnant à vide. - le mircrophone a été placé à proximité de la tête de l’opérateur de taille moyenne. - la machine émet à vide un niveau sonore inférieur à 70 dB (A) - le niveau maximum de la pression acoustique instantanée PONDEREE C a toujours été inférieur à 130 dB. NOTA BENE : avec la machine en marche, le niveau sonore variera selon les matériaux usinés. Par con- séquent, l’utilisateur devra en apprécier l’intensité et fournir le cas échéant au personnel des casques de protection auriculaire, selon les termes du D.L. vo 277/1991. Branchement électrique 1. La machine modèle 348C est livrée avec câble d’alimentation et prise, 230V, 50Hz. 2. Les fusibles doivent être d’au moins 10A. 3. Les caractéristiques techniques précises se trouvent sur la plaque signalétique de la machine et sur le plan électrique joint aux présentes instructions. 4. ATTENTION: Débrancher la machine du secteur (enlever la prise) pour tous les travaux d’assistance technique ou de transformation ainsi que pour les réparations de la machine. 5. Le câble de terre jaune/vert est important pour la sécurité électrique. Il convient donc de le monter correctement.
  • Page 13: Règles De Sécurité Scpéciales De La Scie

    Règles de sécurité spécialesde la scie 348C AVERTISSEMENT : Pour votre sécurité, n’utilisez votre scie à métaux qu’après l’avoir intégralement montée et installée conformément au mode d’emploi…et après avoir lu et assimilé parfaitement les instructions ci- après. Avant d’utiliser la scie : 1. Montage et réglage : Assimilez le fonctionnement et l’utilisation correcte : a. De l’interrupteur marche-arrêt. b. Des protections de lame supérieure et inférieure. c. Du blocage d’arbre et du verrouillage de poignée. d. Du mors oblique, des guides-butées et de la poignée de verrouillage métallique 2. Lisez et assimilez toutes les consignes de sécurité et instructions d’utilisation du manuel. 3. Lisez les étiquettes d’avertissement apposées sur la scie à métaux. Avant chaque utilisation : 1. Inspectez votre scie. Si une pièce quelconque de la scie est absente, tordue ou défectueuse, ou si des composants électriques ne fonctionnent pas correctement, arrêtez la scie et débranchez-la. Remplacez les pièces endommagées, manquantes ou défectueuses avant d’utiliser à nouveau la scie. 2. Organisez votre travail de manière à vous protéger les yeux, les mains, le visage et les oreilles.
  • Page 14: Lorsque La Scie Fonctionne

    Règles de sécurité spécialesde la scie 348C d. Pour éviter tout risque de lésion auditive, portez des bouchons ou des protecteurs d’oreille lors des périodes d’utilisation prolongée. e. Pour éviter d’être brusquement happé par la lame 1. Ne portez pas de gants. 2. Otez vos bijoux et vêtements flottants. 3. Emprisonnez vos cheveux longs. 4. Roulez vos manches longues au-dessus du coude. f. Pour éviter d’être blessé par une mise en marche accidentelle, débranchez toujours la scie avant de détacher la protection, de monter ou de démonter la lame ou un accessoire, ou d’effectuer un réglage quelconque. g. Pour éviter une secousse électrique, veillez à ne pas toucher les broches métalliques de la fiche lors du branchement ou du débranchement sur la prise secteur. h. Ne lubrifiez jamais la lame pendant qu’elle tourne. i. Pour éviter des brûlures et tout risque d’incendie, n’utilisez jamais la scie près de liquides, de vapeurs ou de gaz inflammables. j. Pour éviter d’être blessé par des accessoires dangereux, n’utilisez que des accessoires figurant dans la liste des accessoires recommandés de ce ma- nuel. Lorsque la scie fonctionne AVERTISSEMENT : Ne vous laissez pas entraîner à la négligence par la force de l’habitude (du fait de l’utilisation fréquente de votre scie). N’oubliez jamais qu’une fraction de seconde d’inattention suffit à provo-...
  • Page 15: Alimentation Électrique

    Alimentation électrique 348C Caractéristiques techniques du moteur AVERTISSEMENT : Le moteur à courant continu utilisé sur cette scie est Pour éviter tout danger électrique, risque un moteur à induction non réversible, présentant les d’incendie ou endommagement de l’outil, utilisez caractéristiques suivantes : un dispositif de protection des circuits approprié. Votre scie est câblée en usine pour fonctionner Puissance maximale (kW) ......0,375 sur du courant 230 V. Raccordez-la à un circuit Tension (V) ..........30 d’alimentation 230 V - 10 ampères et utilisez un Ampérage (A) ..........2,23 fusible temporisé ou un disjoncteur 10 ampères. Fréquence (Hz)...........0 Pour éviter toute secousse électrique ou incen- Régime (tr/min.) .........1 430 die, faites remplacer immédiatement le cordon Vitesse de lame (m/min.) ......4 d’alimentation s’il est usé, coupé ou endommagé...
  • Page 16: Caractèristiques Techniques

    Caractèristiques techniques 348C Moteur du ruban ..... 230V, 0.375Kw, 2.23A Dimension du ruban ..1470 x 13 x 0.65mm Vitesse du ruban .... 45m/min. Encombrement L/L/H ..724 x 381 x 458mm Poids ......23 kg Capacités de coupe mm 90° rond 45° rond réctangulaire réctangulaire 100 100x150 100 60x100 Description et caractéristiques 1. Cette scie à ruban portable de 100 mm ne pèse que 23 kg et est équipée d’une poignée vous permettant de la transporter facilement d’un lieu de travail à l’autre. 2. Le corps de la machine est réalisé en aluminium moulé sous pression (alu moulé en option), pour lui con- férer davantage de robustesse et un aspect plus lisse et plus séduisant. 3. En utilisation, le niveau de bruit de cette machine est d’environ 60 dB, et donc bien inférieur à celui de toute autre scie à ruban, assurant de ce fait une ambiance de travail confortable.
  • Page 17: Installation De La Pièce

    Etau rapide et installation de la pièce 348C 1. Relevez la manette (A) de la Fig. 2 pour pouvoir faire avancer et reculer facilement l’étau, à l’aide du volant (B) à l’extrémité gauche du socle. 2. Repoussez le mors (C) vers la pièce, en le rapprochant au maximum de l’autre mors, qui est fixe. 3. Rabattez la manette. 4. Tournez le volant (B) dans le sens des aiguilles d’une montre, pour vous assurer du bon positionnement de la pièce. Vous constaterez en utilisation que ce mode de fixation de la pièce est plus pratique et plus efficace que tous les systèmes traditionnels. Installation de la pièce 1. Relevez la tête de la scie à la verticale. 2. Ouvrez l’étau de manière à pouvoir y introduire la pièce à couper, en tirant sur le volant à l’extrémité du socle.
  • Page 18: Utilisation

    Utilisation 348C Avant utilisation Assurez-vous que la lame n’est pas en contact avec la pièce lors de la mise en marche du moteur. Faites tourner le moteur et laissez la scie atteindre sa vitesse maximale. Amorcez la coupe en faisant descendre lentement la tête sur la pièce. NE RABATTEZ PAS LA TETE ET NE FORCEZ PAS. Laissez le poids de la scie assurer l’effort de coupe. La scie s’arrête automatiquement en fin de coupe. Vitesse d'avance La vitesse d’avance est préréglée (sur le repère H) en usine, pour la coupe de métal plein. Pour réduire la vitesse d’avance, procédez comme suit : 1. Libérez la goupille d’arrêt en tirant légèrement le bouton (A) de la Fig. 3. 2. Tournez le volant (B) vers le bouton et stoppez sur le repère M. Laissez la goupille d’arrêt coulisser dans la rainure. La vitesse d’avance est réglée pour la coupe de tube métallique épais. Fig. 3 3. Tournez le volant, stoppez sur le repère L et bloquez- le sur cette position. La vitesse d’avance est réglée pour la coupe de tube métallique mince.
  • Page 19: Interrupteur Magnetique

    Utilisation 348C AVERTISSEMENT Débranchez la machine de l’alimentation ! La scie exige une vigilance permanente, que ce soit lors de son transport, de son utilisation, de son entretien ou de son réglage. Tout manquement à cette règle risque d’entraîner des lésions graves ! Remplacement de la lame 1. Relevez la tête de coupe à 90 degrés en soulevant légèrement le bouton (A) de la Fig. 5, de manière à libérer la goupille d’arrêt et à la faire coulisser dans la rainure permettant de positionner le bras de la scie en position verticale. 2. Otez les protections de lame (B) et le couvercle de lame, en desserrant les deux boulons (C) du bâti de la scie. 3. Repoussez la manette de tension (D) vers la gauche pour permettre à la lame de se dégager. 4. Otez la lame des deux volants (E) et des roulements de guidage de lame. Fig. 5 5. Placez une lame neuve sur les rebords des volants mais sans trop la serrer, tordez légèrement la lame et glissez-la entre les deux roulements de guidage. Assurez-vous que les dents de la lame sont orientées vers le bas (vers le banc de sciage). 6. Resserrez la manette de tension en la tournant vers la droite. Faites défiler la lame en la tirant vers le bas d’une main. Elle va s’aligner correctement sur les volants.
  • Page 20: Réglage

    Réglage 348C Reglage du guide-lame La machine comporte une manette libre permettant de modifier l’orientation en la soulevant et en la tournant légèrement. Elle vous permet de régler facilement et rapidement le guide-lame, à tout moment. Le guide-lame se règle en fonction des dimensions des pièces. Seul celui situé à gauche de la tête de coupe peut être réglé ; l’autre est fixe. 1. Si la pièce est de grandes dimensions, desserrez la manette (A) de la fig. 7. Déplacez le guide vers la pièce d’environ 2,5 cm, puis resserrez la manette.
  • Page 21: Elektrische Anlage / Système Électrique

    Maschine ans Netz. Kontrol- lieren Sie, dass der Motor in die richtige Richtung läuft (im Gegenuhrzeigersinn, wenn die Antriebswelle betrachtet wird). Ist dies nicht der Fall, muss die Maschine abgestellt und die PROMAC-Service- stelle kontaktiert werden. Die Maschine wird mit einem 230 Volt Netzstecker geliefert. Änderungen des Anschlusses muss von einem Fachmann erstellt werden. Sur le schéma électrique sont les indications exactes pour le montage électrique.
  • Page 22: Vue Éclatée

    Ersatzteilzeichnung / Vue éclatée 348C...
  • Page 23 Ersatzteilzeichnung / Vue éclatée 348C...
  • Page 24: Liste De Pièces De Rechange

    Ersatzteilliste / Liste de pièces de rechange 348C PM 348001 Maschinenfuss / Pied 51. PM 348051 Keil / Clavette 4x4x12 PM 348002 Klammer / Bague 52. 949254 Schraube / Vis M6x16 PM 348003 Feder / Ressort 53. PM 348053 Platte / Plaque 3 -2. PM 348003-2 Mutter / Ecrou 54. PM 348054 Flansch / Flasque PM 348004 Schraube / Vis 55. 949656 Schraube / Vis M8x25 PM 348005 Mutter / Ecrou 56. PM 348056 Feder / Ressort 949254 Schraube / Vis M6x10 57.
  • Page 25 Ersatzteilliste / Liste de pièces de rechange 348C 103. PM 348103 Sicherungsring / Circlip 151. PM 353016 Kugellager / Roulement 625 104. PM 374071 Scheibe / Rondelle M8 152. 949662 Schraube / Vis M5x25 105. 949457 Federring / Rondelle M8 153. PM 348153 Platte / Plaque 106. PM 348105 Schraube / Vis M8x45 154. 302491 Schraube / Vis M6x10 107. 949354 Schraube / Vis M5x8 155. PM 348155 Schraube / Vis M5x12 108. PM 348108 Bandschutz / 156. PM 348156...
  • Page 26: Bon De Garantie

    Garantieschein / Bon de garantie 348C Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 12 Monaten ab Laufdatum. Einzige Voraussetzung: dieses ausgefüllte persönliche Garantie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l'article mentionné ci-dessous en garantie pendant une période de 12 mois à partir de la date d'achat. Cette garantie ne sera pas honorée si ce certificat dûment complété n'est pas renvoyé avec la machine en question pour toute réparation. Modell / Modèle Modell / Modèle Namen und Anschrift des Käufers / Nom et adresse de l'acheteur Namen und Anschrift des Käufers / Nom et adresse de l'acheteur Serie-Nr. / N° de série Kaufdatum / Date de l'achat Händler-Stempel Cachet du revendeur...
