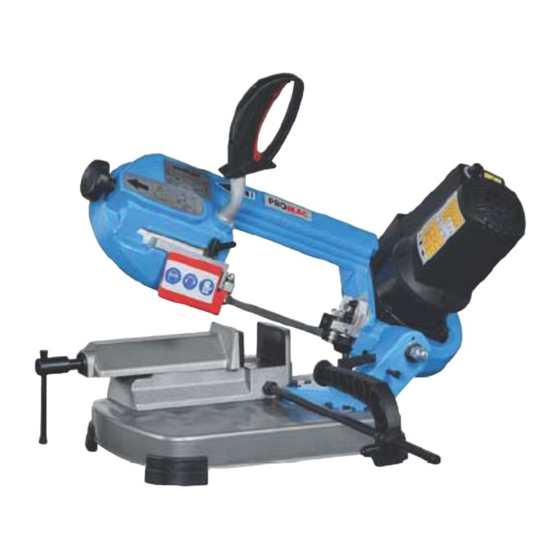

Instructions de fonctionnement et manuel de pièces
Scie à ruban pour métaux
Modèle 347V
Schweiz / Suisse
JPW (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden Switzerland
www.promac.ch
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935 FR-91029 Evry Cedex
www.promac.fr
07-2016
Publicité
Table des Matières
Manuels Connexes pour Promac 347V
Sommaire des Matières pour Promac 347V

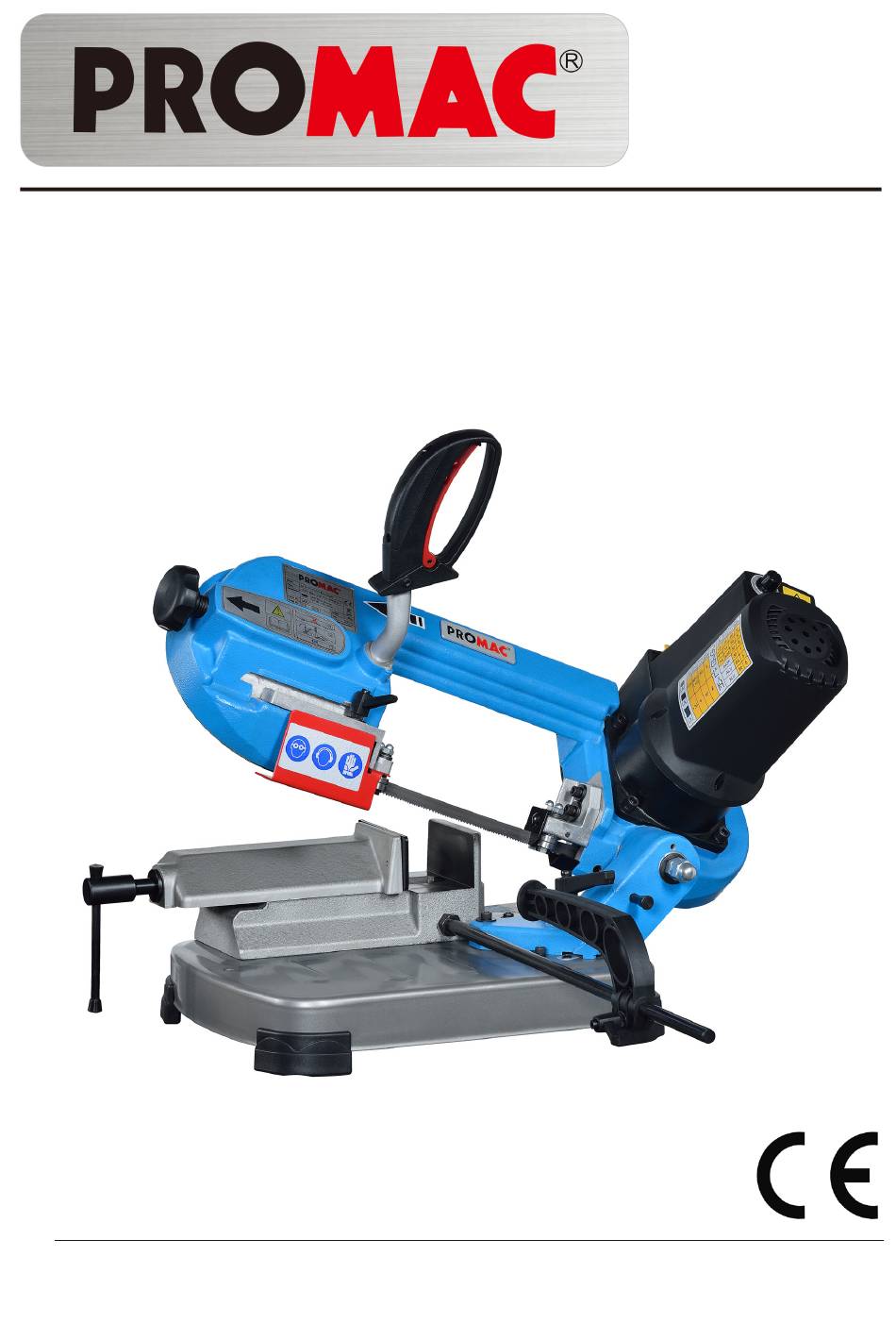

- Page 1 Instructions de fonctionnement et manuel de pièces Scie à ruban pour métaux Modèle 347V Schweiz / Suisse France TOOL France / PROMAC JPW (TOOL) AG Tämperlistrasse 5 57, rue du Bois Chaland, Z.I. du Bois Chaland CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch...
- Page 2 Déclaration de Conformité CE Product / Produkt / Produit: Metal band saw Metallbandsäge Scie à ruban portable 347V Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Page 3: Table Des Matières
Table des matières Table des matières ··································································································· 3 Avertissement ······································································································4~5 Spécifications ··········································································································· 6 Contenu d'expédition ······························································································· 7 Contenu du carton····························································································· 7 Montage··················································································································· 7 Montage ··········································································································· 7 Commandes et indicateurs ···················································································8~9 Matériau à couper····························································································· 8 Utilisez une fiche correcte ················································································· 8 Instructions de mise à... -
Page 4: Avertissements
N'utilisez pas cette scie à ruban à une fin autre que son utilisation prévue. Si elle est utilisée à d'autres fins, PROMAC renonce à toute garantie réelle ou implicite et se dégage de toute responsabilité en cas de blessure résultant d'une utilisation inadéquate de la scie à ruban. -
Page 5: Avertissement
Avertissements Prévoyez une zone de travail environnante avec un espace approprié et un éclairage vertical non éblouissant. Maintenez le sol autour de la machine propre et exempt de rebut, d'huile et de graisse. Gardez les visiteurs à une distance sécuritaire de la zone de travail. Gardez les enfants éloignés. Veillez à... -
Page 6: Spécifications
Spécifications Modèle ............................347V Numéro de stock..........................347V Capacité de coupe Rond à 90° (mm)........................105 Rond à 45° (mm)........................65 Carré à 90° (mm) ........................100 Carré à 45° (mm) ........................65 Rectangle à 90° (mm) .......................100 x 100 Rectangle à 45° (mm) .......................60 x 65 Lame fournie (mm) ........................13 x 0.65 x 1330... -
Page 7: Contenu D'expédition
Contenu d'expédition Contenu du carton Corps de la machine (A) Poignée (B) Vis régulatrice (C) Support de réglage (D) Tige (E) Poignée de verrouillage (F) Instructions de fonctionnement/Liste de pièces (non indiquée) Montage Montage En vous reportant à la Fig 2 : Montez la tige (E), le support de réglage (D) et la poignée de verrouillage (F) sur la base de la... -
Page 8: Commandes Et Indicateurs
Commandes et indicateurs connexion inappropriée du câble d'alimentation peut causer un risque de chocs électriques. Le fil vert éventuellement rayé de jaune avec Matériau à couper isolation est le conducteur de masse. L'outil est destiné à couper un matériau comme Si le cordon doit être réparé... -
Page 9: Choix De La Lame
Choix de la lame Fig 4 PAS RECOMMANDE RECOMMANDE 1. N'utilisez jamais des rubans qui sont endommagés ou déformés. 2. Ne nettoyez jamais le ruban de la scie quand il est en mouvement. Le choix de la bonne lame avec ses propres outils dépend du type de matériau que vous voulez couper et de sa norme. -
Page 10: Fonctionnement
Fonctionnement Coupe manuelle Lors de la coupe manuelle, relâchez la vis de réglage G de (Fig 5) et poussez le bras H de (Fig 5) dans la bonne position. Puis, serrez la vis de réglage G de (Fig 5). Fig 5 Pour démarrer la machine, commutez I de la (Fig 6) sur ON. -
Page 11: Réglage Et Ajustements
Réglage et ajustement Ajustement du support de réglage de la distance Si vous devez couper plusieurs pièces à la même longueur, utilisez le support de réglage L de la (Fig 8) qui est fourni avec la scie à ruban pour gagner du temps pour les mesures répétées. -
Page 12: Maintenance
Maintenance Retirez votre main droite de la lame et réglez la position de la poulie supérieure pour que votre Soyez prudent, avant chaque opération de main gauche fasse glisser la lame autour de la nettoyage ou de maintenance, assurez-vous poulie avec votre pouce. L'index et l'auriculaire que la fiche n'est pas dans la prise servent de guides. -
Page 13: Transport
Transport : Avant le transport de la machine, assurez- vous de verrouiller le côté inférieur et supérieur comme indiqué dans la Fig 12. Puis, levez la machine comme indiqué dans la Fig 13. Position verrouillée Fig 12 Fig 13... -
Page 14: Dépannage
Dépannage Défaut Cause probable Remède suggéré Rupture excessive 1. Matériau lâche dans l'étau. 1. Serrez bien la pièce. de la lame 2. Vitesse ou avance incorrecte. 2. Consultez le manuel du mécanicien pour 3. Dents trop grossières pour le matériau. la vitesse/l'avance appropriées pour 4. - Page 15 Dépannage Défaut Cause probable Remède suggéré Mauvaises coupes 26. Vitesse de la lame trop élevée pour la 26. Réduisez la vitesse de la lame et la (rugueuses) pression d'avance. pression d'avance. 27. La lame est trop grossière. 27. Remplacez par une lame plus fine. La lame tourne 28.
-
Page 16: Schéma De Montage De La Scie (1~2)
Schéma de montage de la scie (1 de 2) - Page 17 Schéma de montage de la scie (2 de 2)
-
Page 18: Montage De La Scie - Pièces
Montage de la scie - pièces N° d'index N° de pièce Description Taille Qté PM-349001 Moteur PM-347002 Câble (pas présenté) PM-349003 PM-349004 Rondelle élastique PM-349005 Rondelle PM-349007 Volant moteur PM-349008 Rondelle PM-349008A PM-349009 Siège de l'arbre PM-349010 Volant de retour 51024 Lame de la scie (non indiquée) 13 x 0,65 x 1330... - Page 19 Montage de la scie - pièces N° d'index N° de pièce Description Taille Qté PM-349052 Rondelle PM-349053 Rondelle PM-349054B Etau noir PM-349054A PM-349055 PM-349056 Douille PM-349056A Vis Acme PM-349057 Bouton PM-349058 Douille d'arbre PM-349059 Tige de poignée PM-349060B Base de la grille noir PM-349061 Siège de verrouillage...
