Installation
Bi-ATMON
V 30 LN
®

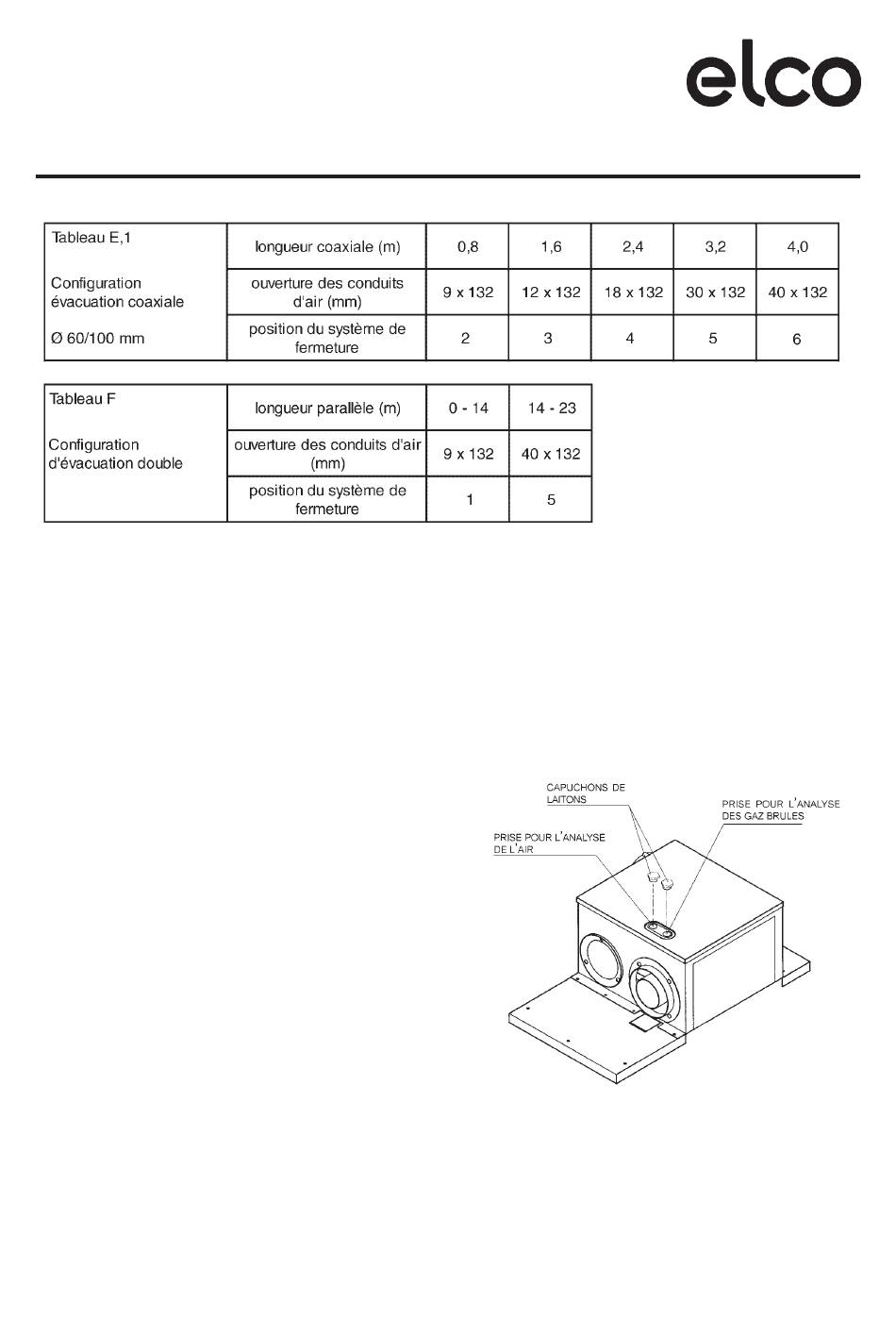

N.B. Les longueurs mentionnées dans ces tableaux se réfèrent à une trajectoire rectiligne: l'ajout d'une courbe de 90° les
réduit de 0,8 m.
N.B. Dans la configuration d'évacuation double, on entend par longueur parallèle le résultat de la somme longueur
d'évacuation des gaz brûlés + longueur d'apport d'air frais.
Analyse des gaz de combustion
La chambre de combustion étanche offre la possibilité
d'analyser facilement les gaz brûlés évacués et l'air
environnant. Pour effectuer cette opération, retirer le
couvercle de la jaquette extérieure et le capuchon de
laiton.
22
