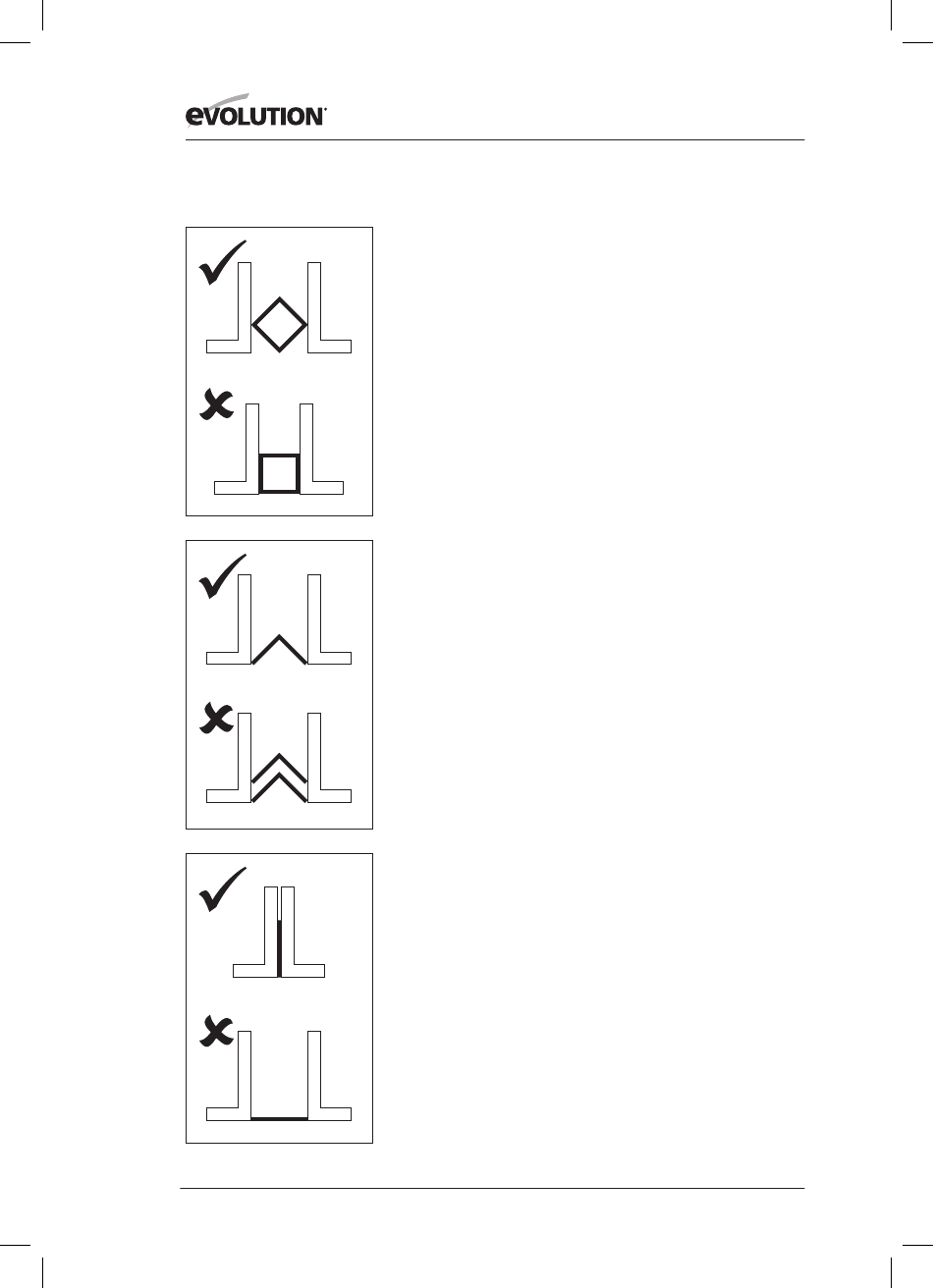

Fig. 10
Si lo desea, ajuste el mango de velocidad a la mordaza con rueda de
mano. El mango simplemente se enrosca en el agujero roscado. (Fig. 10)
Utilice un destornillador de estrella (no suministrado) para apretar el
mango en su posición de uso.

REPOSICIONAR LA MORDAZA TRASERA:

La mordaza trasera puede quitarse de la base de la máquina y
reposicionarse. (Fig. 9)
Nota: Hay dos (2) posiciones posibles disponibles para la mordaza
trasera gracias a la incorporación de cuatro (4) orificios roscados en la
base de la máquina.
PARA REPOSICIONAR:
• Retire el tornillo de cabeza hueca derecho que sujeta la mordaza
trasera a la base de la máquina (usando la llave hexagonal de 6 mm).
• Retire el tornillo de bloqueo del mango palanca y todas las arandelas
que aseguran la mordaza trasera a la base de la máquina.
PARA RETIRAR EL TORNILLO DE BLOQUEO DEL MANGO
PALANCA:
• Quite el tornillo de estrella que asegura la palanca al tornillo
de bloqueo.
• Quite la palanca de la cabeza hexagonal del tornillo de bloqueo.
• Con la llave apropiada (no suministrada) quite el tornillo de
bloqueo y la junta asociada de la base de la máquina.
• Levante la mordaza trasera de la base de la máquina.
• Reposicionar la mordaza trasera.
• Vuelva a poner el tornillo de cabeza hueca en su nueva posición
de uso.
• Coloque el tornillo de bloqueo y la palanca en su nueva
posición de uso.
• Asegúrese de que todas las arandelas de ajuste y apoyo están en
su posición de uso correcta.
Nota: Al reposicionar la mordaza trasera a su posición más atrasada
se podrán cortar piezas más anchas que con la mordaza trasera en su
posición más adelantada.
INSTRUCCIONES DE FUNCIONAMIENTO
PREPARACIÓN PARA REALIZAR UN CORTE
ADVERTENCIA: No se extralimite. Mantenga una posición firme
y equilibrada. Sitúese en un lado de modo que la cara y el cuerpo
queden fuera de la trayectoria de un posible contragolpe.
ADVERTENCIA: Cortar a mano alzada es una de las mayores causas
de accidentes y no debe intentarlo.
34
