www.evolutionpowertools.com
(5.9) RECORRIDO DE LA CABEZA DE CORTE
Ajuste del recorrido hacia abajo de la cabeza de corte.
Para prevenir que la hoja toque alguna parte de la base
metálica de la máquina se puede ajustar el recorrido de la
cabeza de corte. Baje la cabeza de corte y compruebe si hay
algún contacto con la base de la máquina.
Si tiene que ajustar el recorrido
hacia abajo de la cabeza de corte:
• Suelte la contratuerca en el tornillo de tope del recorrido
hacia abajo. (Fig. 7)
• Gire el tornillo de ajuste hacia afuera (Fig. 8) (en dirección
contraria a las agujas del reloj) para disminuir el recorrido de
la cabeza de corte.
• Gire el tornillo de ajuste hacia dentro (en la dirección
de las agujas del reloj) para aumentar el recorrido de la
cabeza de corte.
• Apriete la contratuerca del tornillo de ajuste cuando obtenga
el recorrido hacia abajo de la cabeza de corte deseado.
(5.10) AJUSTAR EL ÁNGULO DE CORTE
Nota: La mordaza trasera puede girarse 45º. La mordaza trasera
tiene una configuración de fábrica a 0º (a 90º de la hoja) para
que la hoja corte directamente un material colocado en el
tornillo de banco. Para cortes angulares, la mordaza trasera
puede cambiarse(hasta) 45º, con un transportador de ángulos
incluido en la mordaza para facilidad y precisión
en la configuración. (>5.10)
Para ajustar el ángulo de la mordaza trasera:
• Afloje los dos (2) tornillos de cabeza hueca M10 (Fig. 8)
• Gire la mordaza trasera al ángulo deseado.
• Apriete los tornillos de cabeza hueca usando
la llave hexagonal proporcionada.

REPOSICIONAR LA MORDAZA TRASERA

La mordaza trasera puede quitarse de la base
de la máquina y reposicionarse. (Fig.9)

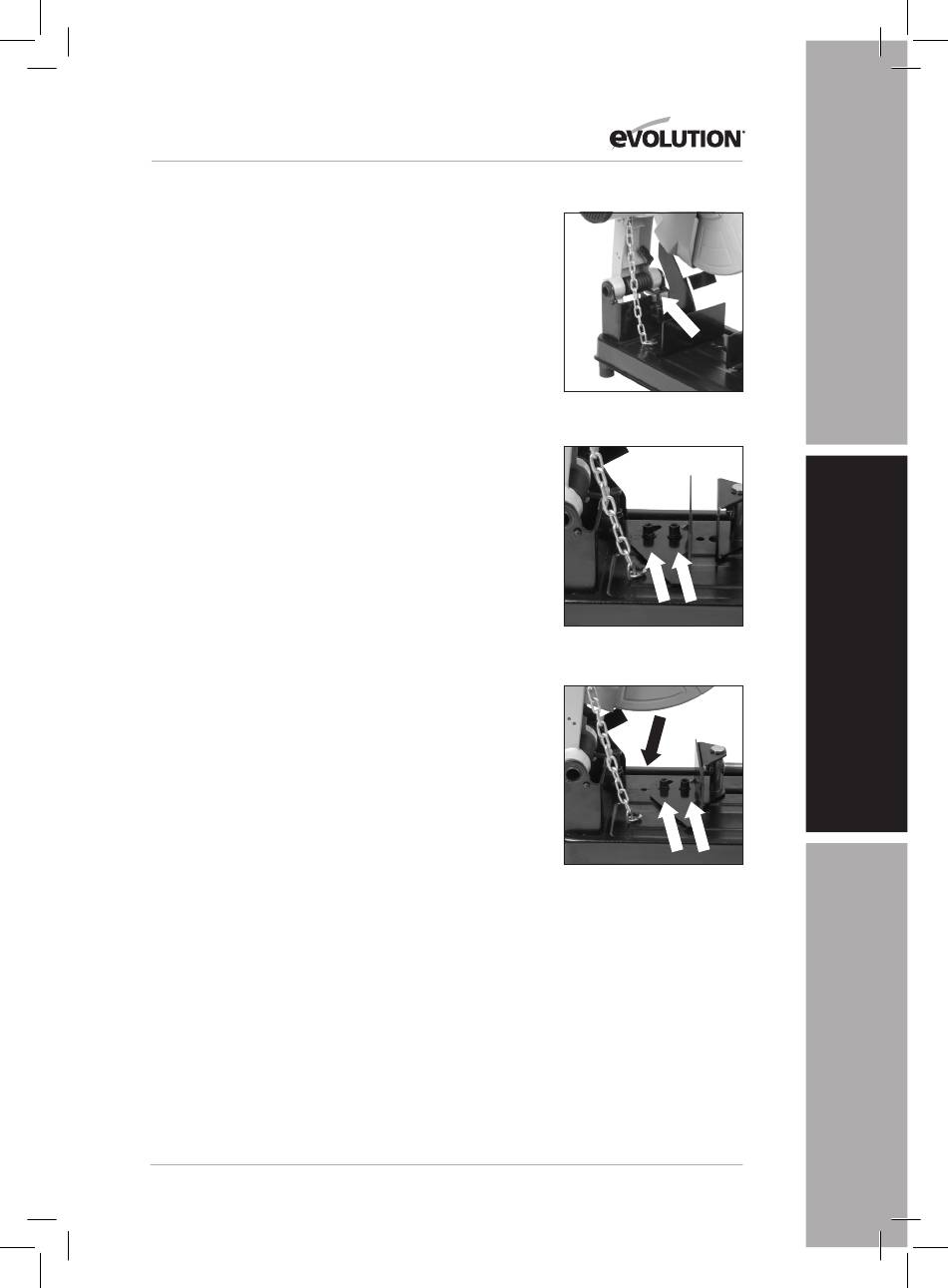

Fig. 7
Fig. 8
Fig. 9
43
