Nota: El tornillo del eje tiene una rosca a la derecha. Gírelo
en la dirección de las agujas de reloj para apretarlo. Gírelo
en dirección contraria a las agujas del reloj para aflojarlo.
• Retire el tornillo del eje, la arandela y el borde exterior
de la hoja y guárdelo en un lugar seguro para usos futuros.
• Cambie la protección inferior de la hoja a la protección
superior de la hoja girándola a mano. (Fig. 5)
• Retire la hoja, dejando el borde interior de la hoja en su
posición de uso. (5.7)

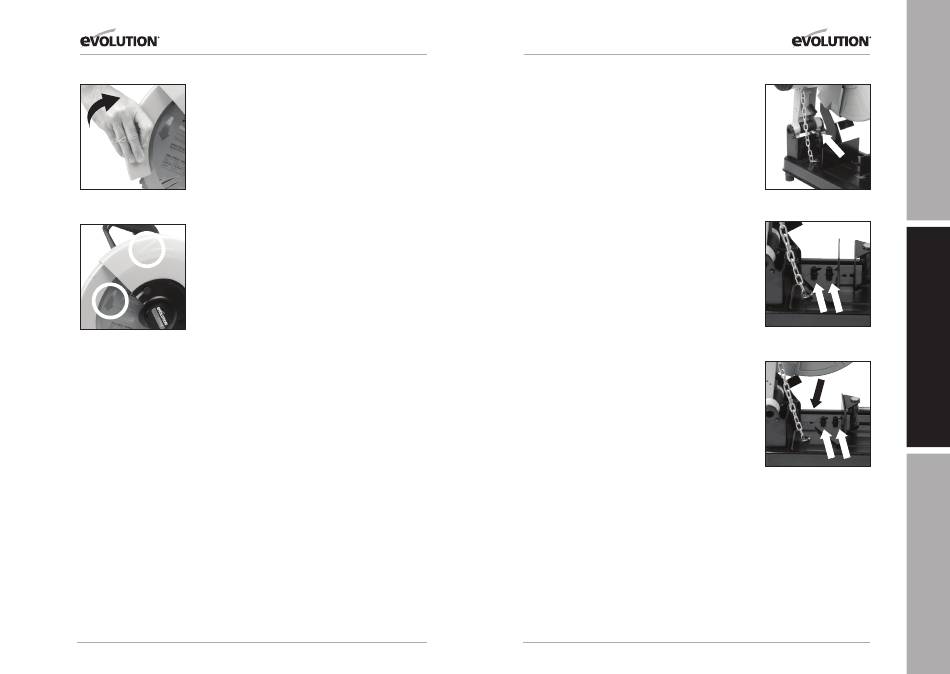

Fig. 5
instalar una hoja:
• Asegúrese de que todo los componentes
están limpios y sin restos.
• Instale la hoja sobre el borde interior de la hoja y el eje,
asegurándose de que la dirección de rotación de la flecha de
la hoja coincide con la dirección de la rotación de la flecha en
la protección superior de la hoja de la máquina. (Fig. 6)
• Reinstale el borde exterior de la hoja, la arandela
y el tornillo del eje.
• Bloquee el eje pulsando el botón del seguro del eje.
• Apriete el tornillo del eje con la llave hexagonal de 8 mm.
• Ponga la protección del eje en su posición de uso
Fig. 6
y apriete el tornillo estrella.
• Compruebe que ha soltado el seguro del eje
girando la hoja manualmente.
• Asegúrese de quitar la llave hexagonal del tornillo
del eje y guárdela en un lugar seguro para usos futuros.
• Compruebe la instalación, en especial el funcionamiento
de la protección inferior de la hoja retráctil, moviendo
la cabeza de corte arriba y abajo varias veces.
(5.8) ADVErTENCiA: Después de instalar una nueva
hoja, encienda siempre la máquina, sin carga, durante unos
minutos. Manténgase alejado de la hoja. Si la hoja tuviera
algún defecto que no hubiera detectado, podría destruirse
durante esta prueba.
38
www.evolutionpowertools.com www.evolutionpowertools.com
(5.9) rECOrriDO DE LA CABEZA DE COrTE
Ajuste del recorrido hacia abajo de la cabeza de corte.
Para prevenir que la hoja toque alguna parte de la base
metálica de la máquina se puede ajustar el recorrido de la
cabeza de corte. Baje la cabeza de corte y compruebe si hay
algún contacto con la base de la máquina.
Si tiene que ajustar el recorrido
hacia abajo de la cabeza de corte:
• Suelte la contratuerca en el tornillo de tope del recorrido
hacia abajo. (Fig. 7)
• Gire el tornillo de ajuste hacia afuera (Fig. 8) (en dirección
contraria a las agujas del reloj) para disminuir el recorrido de
la cabeza de corte.
• Gire el tornillo de ajuste hacia dentro (en la dirección
de las agujas del reloj) para aumentar el recorrido de la
cabeza de corte.
• Apriete la contratuerca del tornillo de ajuste cuando obtenga
el recorrido hacia abajo de la cabeza de corte deseado.
(5.10) AJuSTAr EL ÁNguLO DE COrTE
Nota: La mordaza trasera puede girarse 45º. La mordaza trasera
tiene una configuración de fábrica a 0º (a 90º de la hoja) para
que la hoja corte directamente un material colocado en el
tornillo de banco. Para cortes angulares, la mordaza trasera
puede cambiarse(hasta) 45º, con un transportador de ángulos
incluido en la mordaza para facilidad y precisión
en la configuración. (>5.10)
Para ajustar el ángulo de la mordaza trasera:
• Afloje los dos (2) tornillos de cabeza hueca M10 (Fig. 8)
• Gire la mordaza trasera al ángulo deseado.
• Apriete los tornillos de cabeza hueca usando
la llave hexagonal proporcionada.

rEPOSiCiONAr LA MOrDAZA TrASErA

La mordaza trasera puede quitarse de la base
de la máquina y reposicionarse. (Fig.9)
39
EN
Fig. 7
ES
Fig. 8
Fig. 9
