4.1 Liquides pompés
Liquides clairs, propres, non explosifs sans particules solides ni
fibres.
La concentration maxi de sable dans l'eau ne doit pas dépasser
3
50 g/m
. Une plus grande concentration de sable réduit la vie de
la pompe et augmente le risque de blocage.
Lors du pompage de liquides ayant une densité
Précautions
supérieure à celle de l'eau, des moteurs de puis-
sance supérieure doivent être utilisés.
Si des liquides de viscosité supérieure à celle de l'eau doivent
être pompés, contacter Grundfos.
Les pompes SP A N, SP A R, SP N, SP R et SPE sont conçues
pour les liquides plus agressifs que l'eau potable.
La température maxi du liquide est indiquée au paragraphe
5.4 Températures du
liquide/refroidissement.
4.2 Niveau de pression sonore
Le niveau de pression sonore a été mesuré conformément aux
réglementations sur les machines, directive 2006/42/EC.
Niveau de pression sonore des pompes
Les valeurs s'appliquent aux pompes immergées, non équipées
de vanne de régulation externe.
Type de pompe
SP 1A
SP 2A
SP 3A
SP 5A
SP 8A
SP 14A
SP 17
SP 30
SP 46
SP 60
SP 77
SP 95
SP 125
SP 160
SP 215
Niveau de pression sonore des moteurs
Le niveau de pression sonore des moteurs Grundfos MS et MMS
est inférieur à 70 dB(A).
Autres marques de moteur : Consulter la notice d'installation et
de fonctionnement de ces moteurs.
5. Préparations avant installation
Avertissement
Avant toute intervention sur la pompe, couper
l'alimentation électrique. S'assurer que l'alimen-
tation électrique ne peut pas être réenclenchée
accidentellement.
5.1 Contrôle du liquide moteur
Les moteurs sont remplis en usine d'un liquide spécifique qui
peut résister à des températures allant jusqu'à -20 °C.
Vérifier le niveau de liquide du moteur.
Nota
Remplir si nécessaire. Utiliser de l'eau pure.
Si un antigel est nécessaire, utiliser le liquide
Grundfos pour remplir le moteur. Sinon, utiliser
Précautions
de l'eau pure pour le remplissage (toutefois, ne
jamais utiliser de l'eau distillée).
Remplir de liquide comme décrit ci-dessous.
4
5.1.1 Moteurs Grundfos MS 4000 et MS 402
Positions de l'orifice de remplissage du liquide moteur :
•
•
1. Positionner la pompe immergée comme indiqué à la fig. 2.
2. Retirer la vis de l'orifice de remplissage.
3. Injecter le liquide dans le moteur à l'aide de la seringue, voir
4. Remettre la vis dans l'orifice de remplissage et serrer ferme-
Couples
•
•
La pompe immergée est maintenant prête à être installée.
L
[dB(A)]
pA
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
5.1.2 Moteurs Grundfos MS6 et MS 6000
< 70
•
< 70
•
< 70
79
•
79
82
L'orifice de remplissage du liquide moteur est placé sur le haut du
moteur.
1. Positionner la pompe immergée comme indiqué à la fig. 3.
2. Retirer la vis de l'orifice de remplissage.
3. Injecter le liquide dans le moteur à l'aide d'une seringue,
4. Remplacer la vis dans l'orifice de remplissage et serrer ferme-
Couple : 3,0 Nm.
La pompe immergée est maintenant prête à être installée.
MS 4000: en haut du moteur.
MS 402: en bas du moteur.
La vis de remplissage doit se trouver sur le haut du moteur.
fig. 2, jusqu'à ce que le liquide déborde de l'orifice.
ment avant de changer la position de la pompe.
MS 4000: 3,0 Nm.
MS 402: 2,0 Nm.
MS 4000

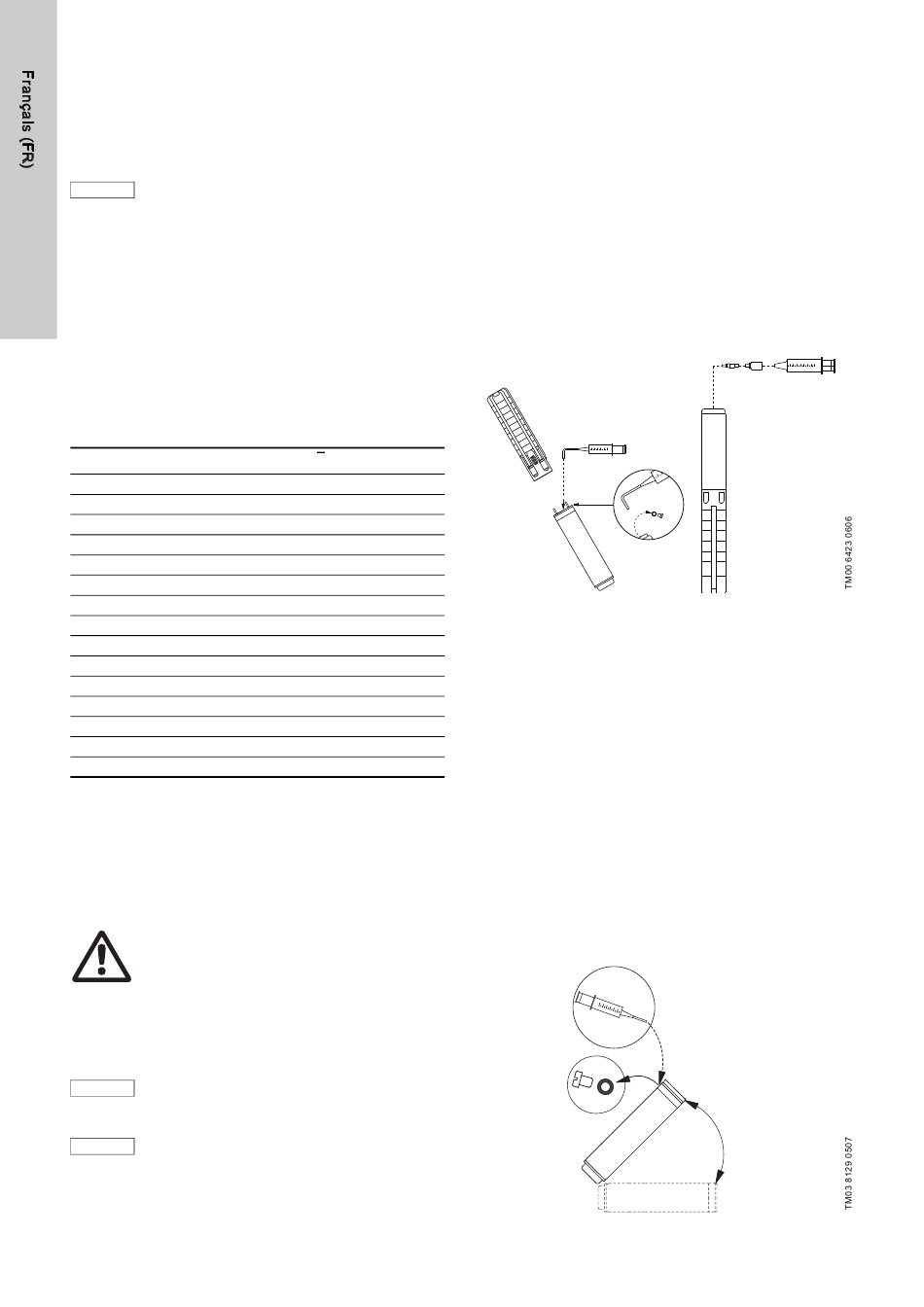

Fig. 2
Position du moteur pendant le remplissage –
MS 4000 et MS 402
Si le moteur a été stocké, vérifier le niveau du liquide moteur
avant de le raccorder à la pompe. Voir fig. 3.
Lorsque les pompes arrivent directement de Grundfos,
le niveau a déjà été vérifié.
Vérifier le niveau pour toute maintenance éventuelle.
Voir fig. 3.
La vis de remplissage doit se trouver sur le haut du moteur.
voir fig. 3, jusqu'à ce que le liquide déborde de l'orifice.
ment avant de changer la position de la pompe.
Fig. 3
Position du moteur pendant le remplissage - MS6 et
MS 6000
MS 402
45°
