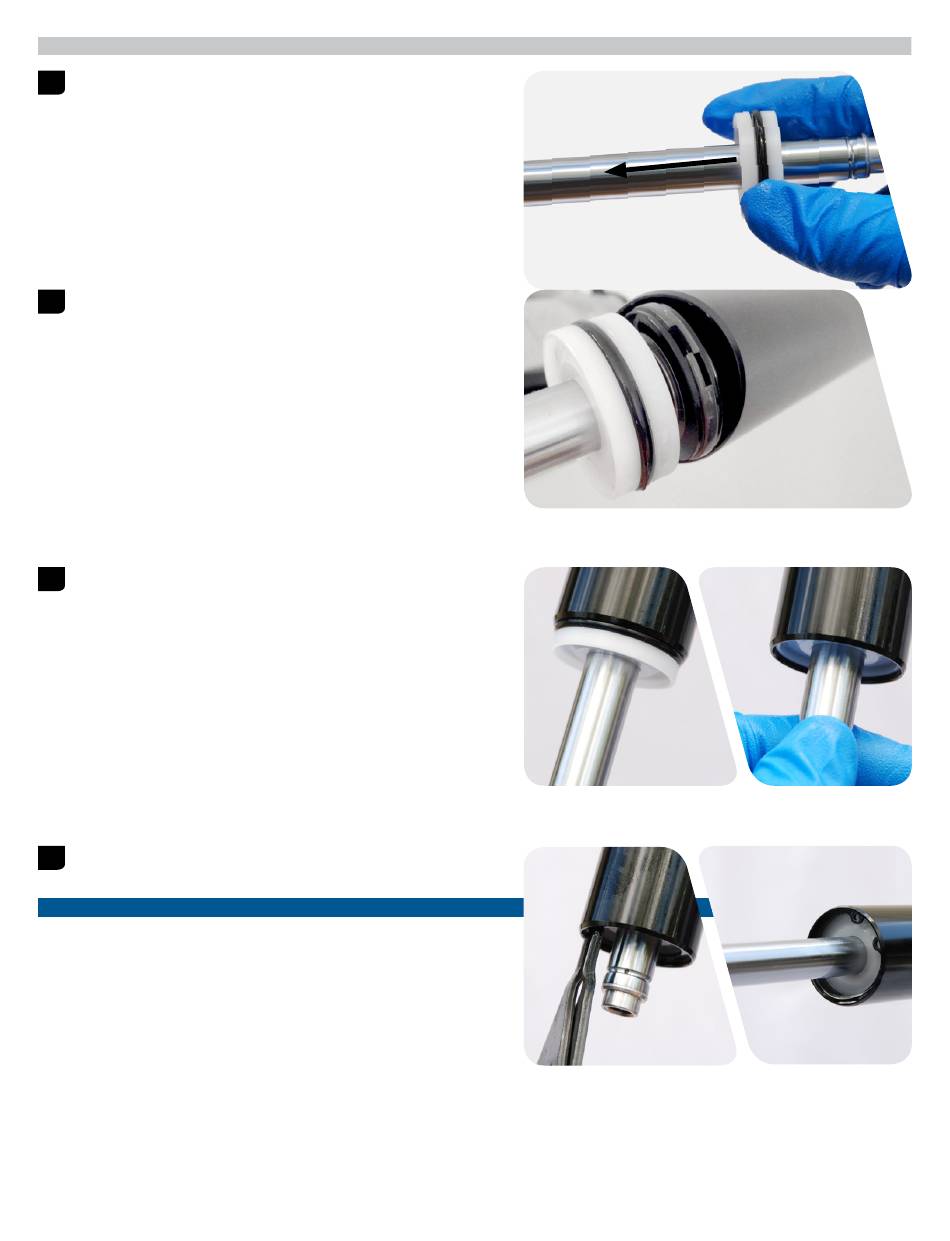

I n s t a l l a t i o n d e l ' a m o r t i s s e u r d u r e b o n d
1
Mettez la tête d'étanchéité en place sur la came de l'amortisseur
du rebond.
2
Insérez en biais le piston de l'amortisseur du rebond dans la base
du tube supérieur. Insérez en premier le côté opposé à la bague
de coulissage. Faites-le tourner en continuant de le tenir en biais
jusqu'à ce que la bague de coulissage rentre dans le tube supérieur.
Avec le doigt, repoussez la tête d'étanchéité dans le tube supérieur
3
jusqu'à faire apparaître la cannelure de l'anneau de blocage.
4
Poussez la came de l'amortisseur du rebond dans le tube supérieur
afin d'éviter qu'elle ne se raye lors de la mise en place de l'anneau
de blocage.
Des rayures sur la came de l'amortisseur du rebond peuvent laisser
passer du liquide dans le fourreau inférieur, par la tête d'étanchéité,
ce qui nuirait au bon fonctionnement de l'amortisseur.
Insérez les bouts d'une grande pince pour anneaux élastiques
internes dans les œillets de l'anneau de blocage, puis installez
l'anneau de blocage dans la cannelure.
Veillez à ce que l'anneau de blocage soit correctement installé
dans la cannelure prévue à cet effet en appuyant sur l'anneau de
blocage pour vérifier qu'il est bien en place.
Les anneaux de blocage ont un côté avec un angle acéré et un
autre avec un angle arrondi. Installez les anneaux de blocage en
faisant en sorte que le côté avec l'angle acéré soit orienté vers
l'outil pour faciliter l'installation et le démontage.
A V I S
Installation de l'amortisseur du rebond
26
