4.18.2
Connexions du TM54F
Connexions
X501, X500
X524
RDY
X521, X531
X522, X532
X523, X525, X533,
X535
X520
X514

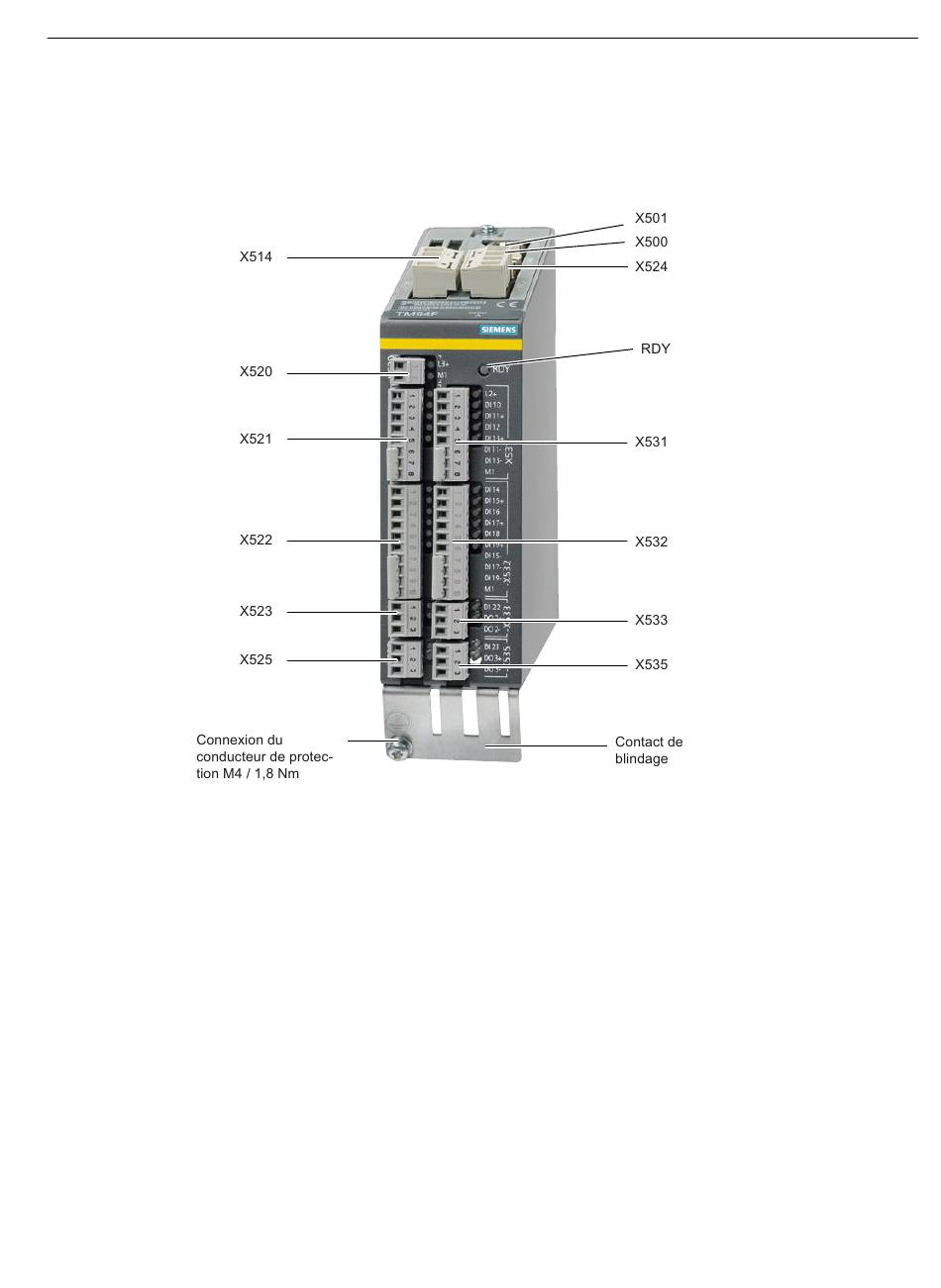

Figure 4-62
Logiciel et matériel
Manuel de maintenance, 08/2018, 6FC5397-5DP40-6DA1
Interfaces DRIVE-CLiQ
Alimentation de l'électronique
LED de signalisation d'état
Entrées TOR de sécurité DI et alimentation dynamisable
Entrées TOR de sécurité DI
Sorties TOR de sécurité DO
Alimentation des capteurs
Alimentation des sorties TOR et des capteurs
Connexions du TM54F
Cas de maintenance - matériel
4.18 Terminal Modules
225
