8. Placez le couvercle
9. Pliez et fixez le câble de raccordement

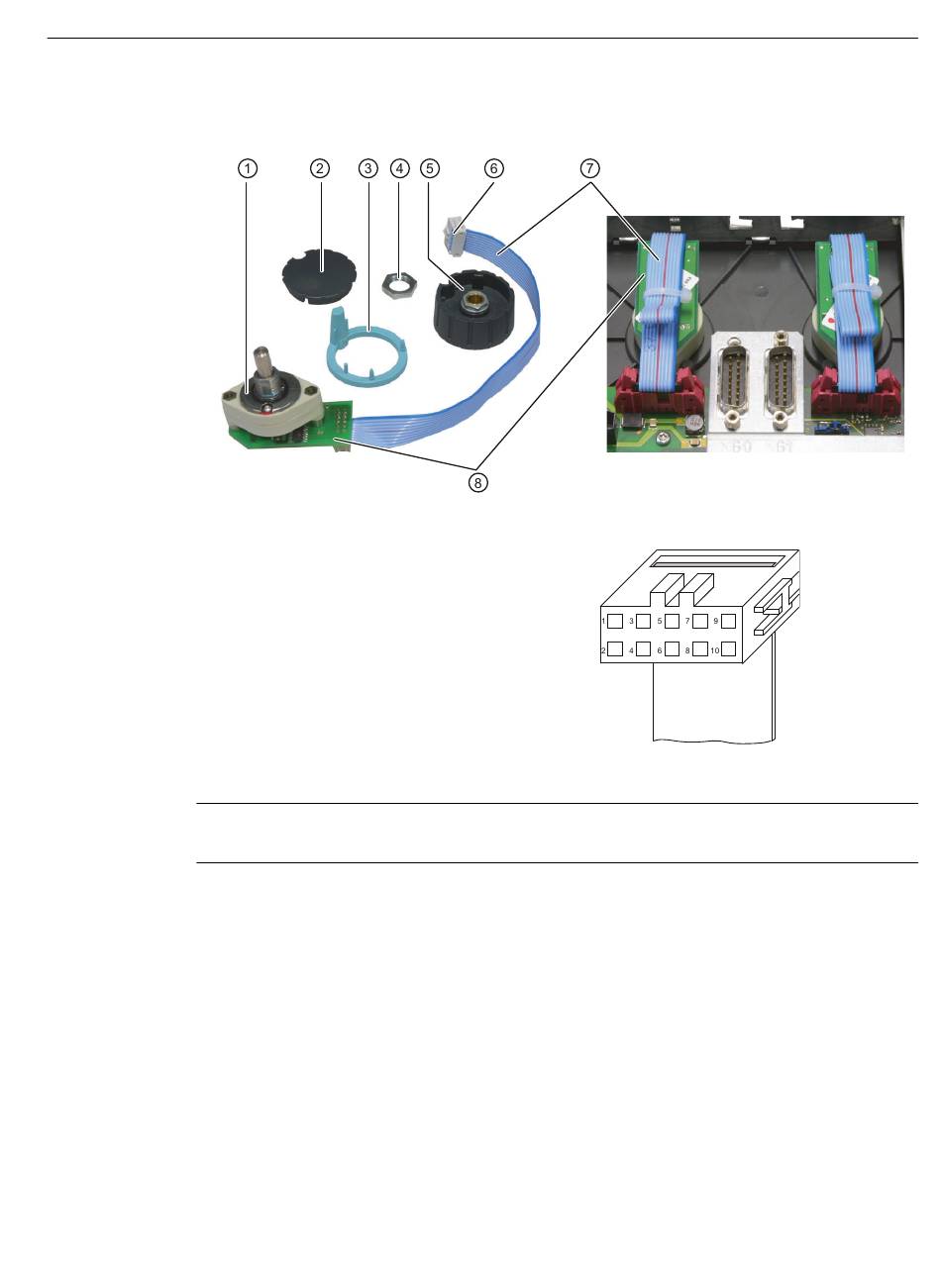

Figure 4-17
Remarque
Veillez impérativement à respecter les couples de serrage.
Logiciel et matériel
Manuel de maintenance, 08/2018, 6FC5397-5DP40-6DA1
②
sur le bouton rotatif de sorte qu'il s'encliquette.
①
Joint torique
②
Couvercle
③
Anneau fléché
④
Ecrou de fixation
⑤
Bouton rotatif
⑥
Connecteur de raccordement
⑦
Câble de raccordement
⑧
Carte de connexion
Installation d'un commutateur rotatif
Cas de maintenance - matériel
4.5 Tableaux de commande machine
⑦
comme représenté sur l'image de droite.
Croquis détaillé du connecteur de raccorde‐
ment
