Cas de maintenance - matériel
4.16 Sensor Modules Cabinet
4.16.12

Pour installer un SMC40

Installation

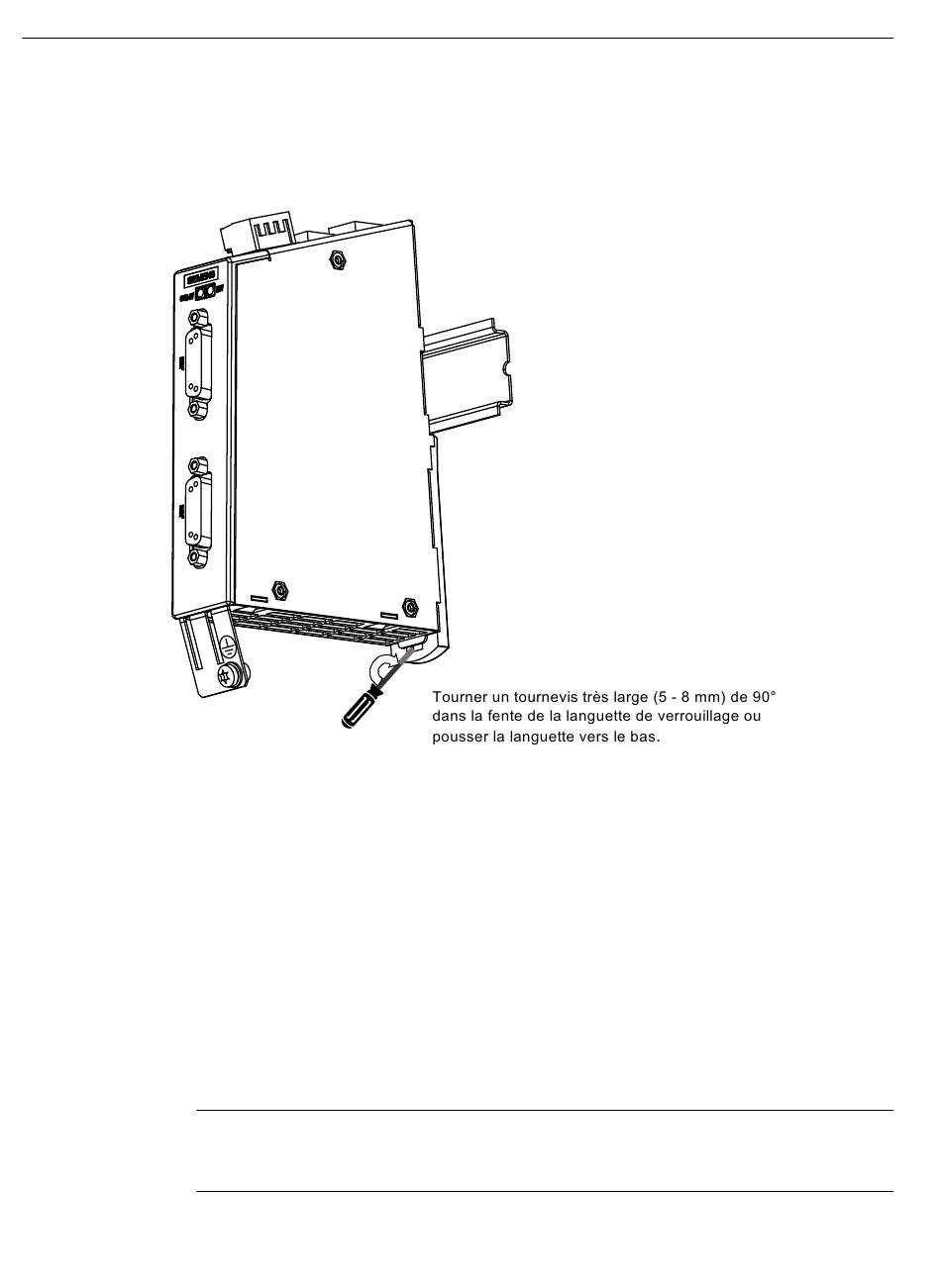

Figure 4-57
Procédure :
1. Posez le composant sur le rail DIN symétrique.
2. Basculez-le ensuite sur le rail de sorte que la languette de verrouillage s'encliquette à
l'arrière.
3. Une fois installé sur le rail DIN, le composant peut être glissé vers la gauche ou la droite
dans sa position définitive.
4. Vissez le conducteur de protection.
5. Vissez les câbles de raccordement du capteur sur X520/x.
6. Enfichez les câbles DRIVE-CLiQ sur X500/x.
7. Enfichez le connecteur X524 pour l'alimentation de l'électronique.
Remarque
Des dégagements de 50 mm doivent être maintenus au-dessus et en dessous du
composant pour en assurer la ventilation correcte.
216
Montage d'un SMC40
Manuel de maintenance, 08/2018, 6FC5397-5DP40-6DA1
Logiciel et matériel
