Remarque
Le raccordement de sondes autres que celles prédéfinies peut entraîner des divergences de
mesure.
4.18.7
Connexions du TM120
Connexions
X500, X501
RDY
X521
X524

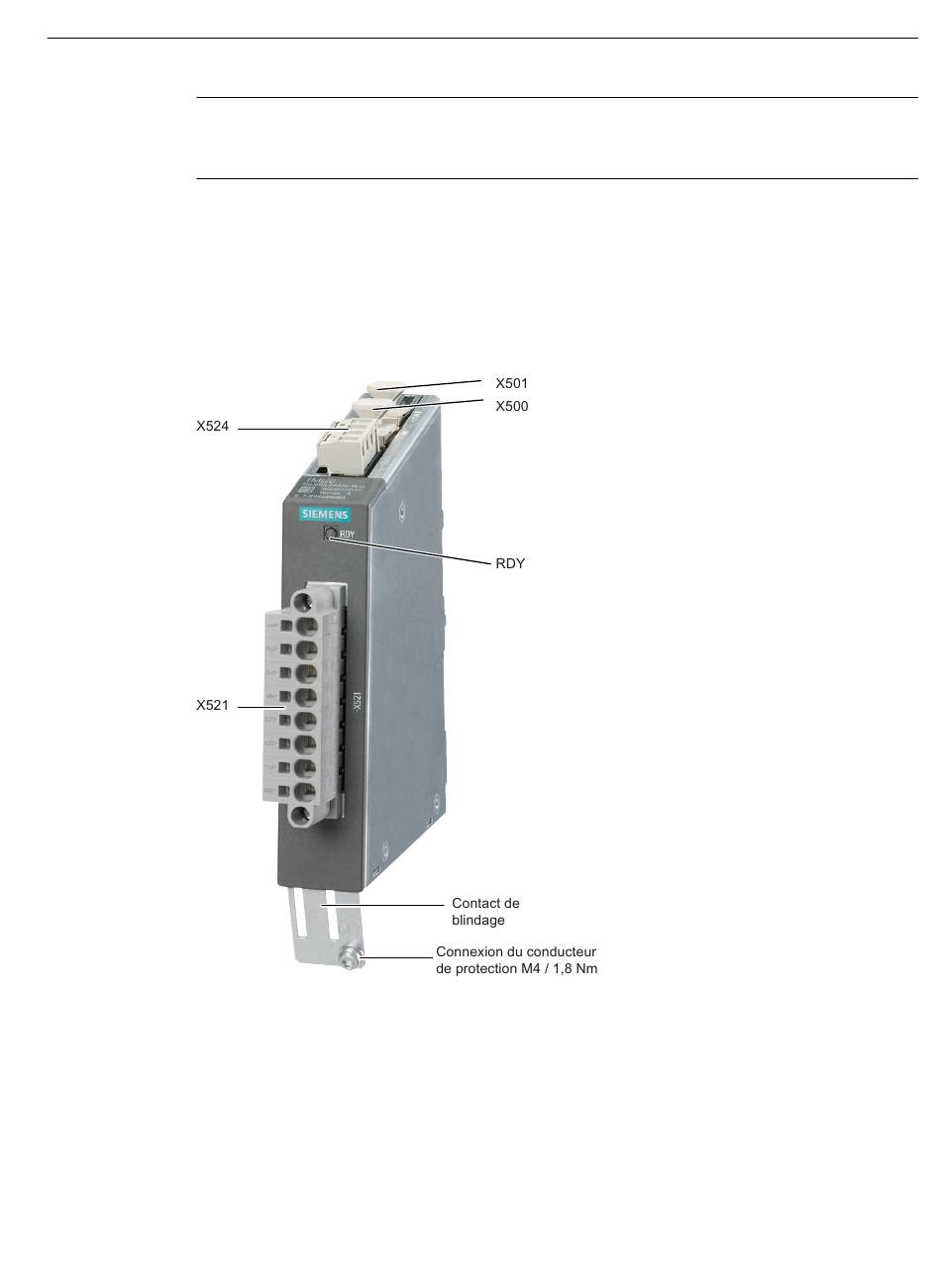

Figure 4-64
Logiciel et matériel
Manuel de maintenance, 08/2018, 6FC5397-5DP40-6DA1
Interfaces DRIVE-CLiQ
LED de signalisation d'état
Entrées de la sonde thermométrique
Alimentation de l'électronique
Connexions du TM120
