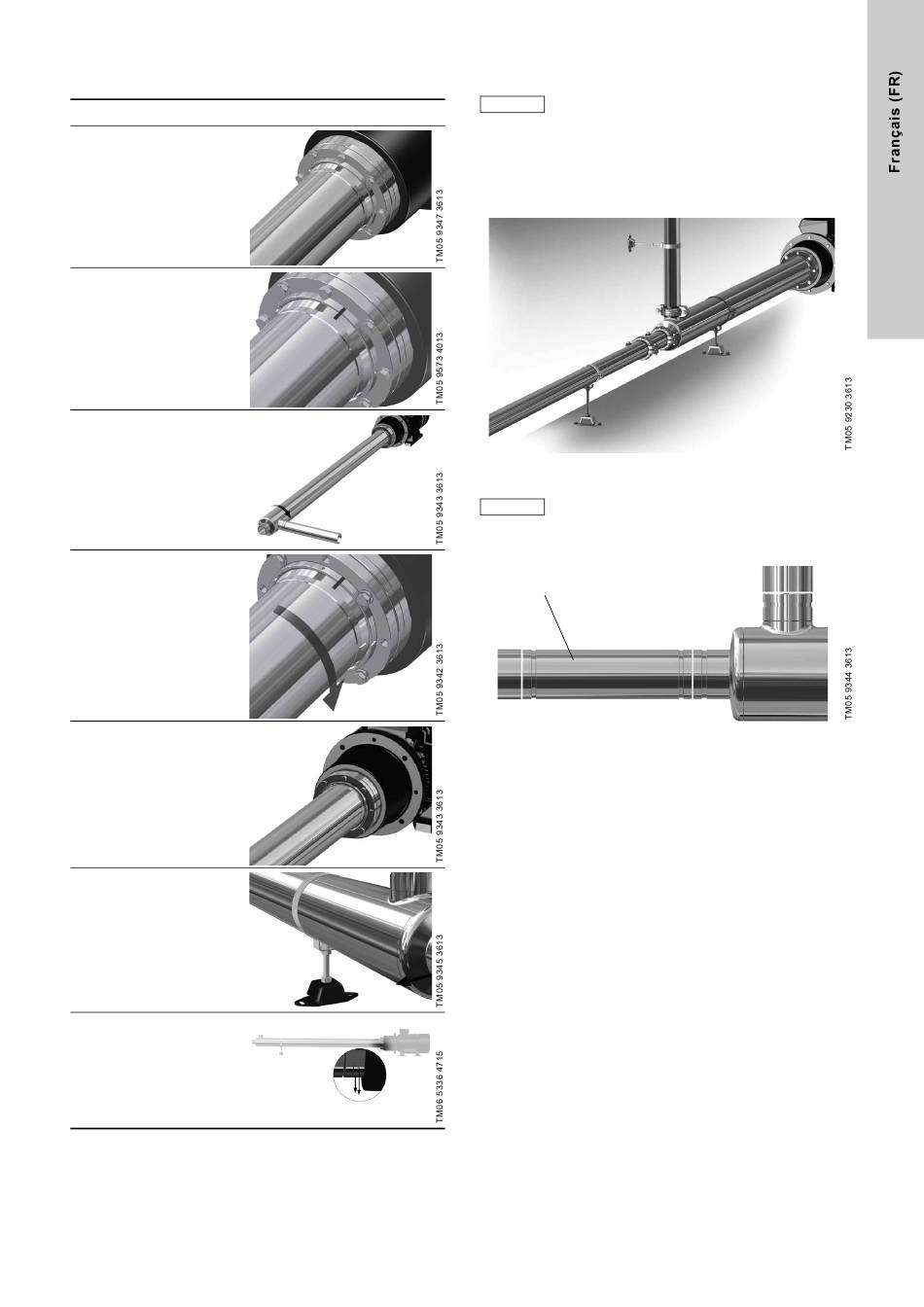

4.1.7 Position de la tuyauterie d'aspiration

Pour modifier la position de la tuyauterie, procéder comme suit.
Étape Description
Retirer les vis M10.
1
Dévisser les vis M12.
Marquer l'emplace-
ment où se trouve
2 l'écrou-union sur la
chemise de la
pompe.
Mettre la tuyauterie
d'aspiration dans la
position souhaitée en
3
s'assurant que
l'écrou-union suive le
mouvement.
Vérifier l'emplace-
4
ment du repère.
Remettre toutes les
vis en place. Serrer
5
toutes les vis au
couple 33 Nm.
Fixer le pied support
6
sur la fondation.
Vérifier la position
7
des orifices de purge.
Illustration
Orifices de purge
4.1.8 Rinçage de l'installation
Pour éviter la présence d'impuretés à l'intérieur de la
Précautions
pompe, rincer les canalisations avant de raccorder
les tuyauteries d'aspiration et de refoulement.

4.1.9 Raccordement tuyauterie

Les tuyauteries d'aspiration et de refoulement sont équipées de
fourreaux d'écartement pour accouplements Victaulic et doivent
être soutenues au niveau de leurs extrémités.
Fig. 7 Support tuyauterie
Éviter les contraintes sur la tuyauterie.
Précautions
Lors de la mise en place des raccords, il est important de laisser
un espace de 3,5 mm entre les deux tuyauteries. Voir fig. 8.
Raccord de service
Fig. 8 Espace entre les tuyauteries
