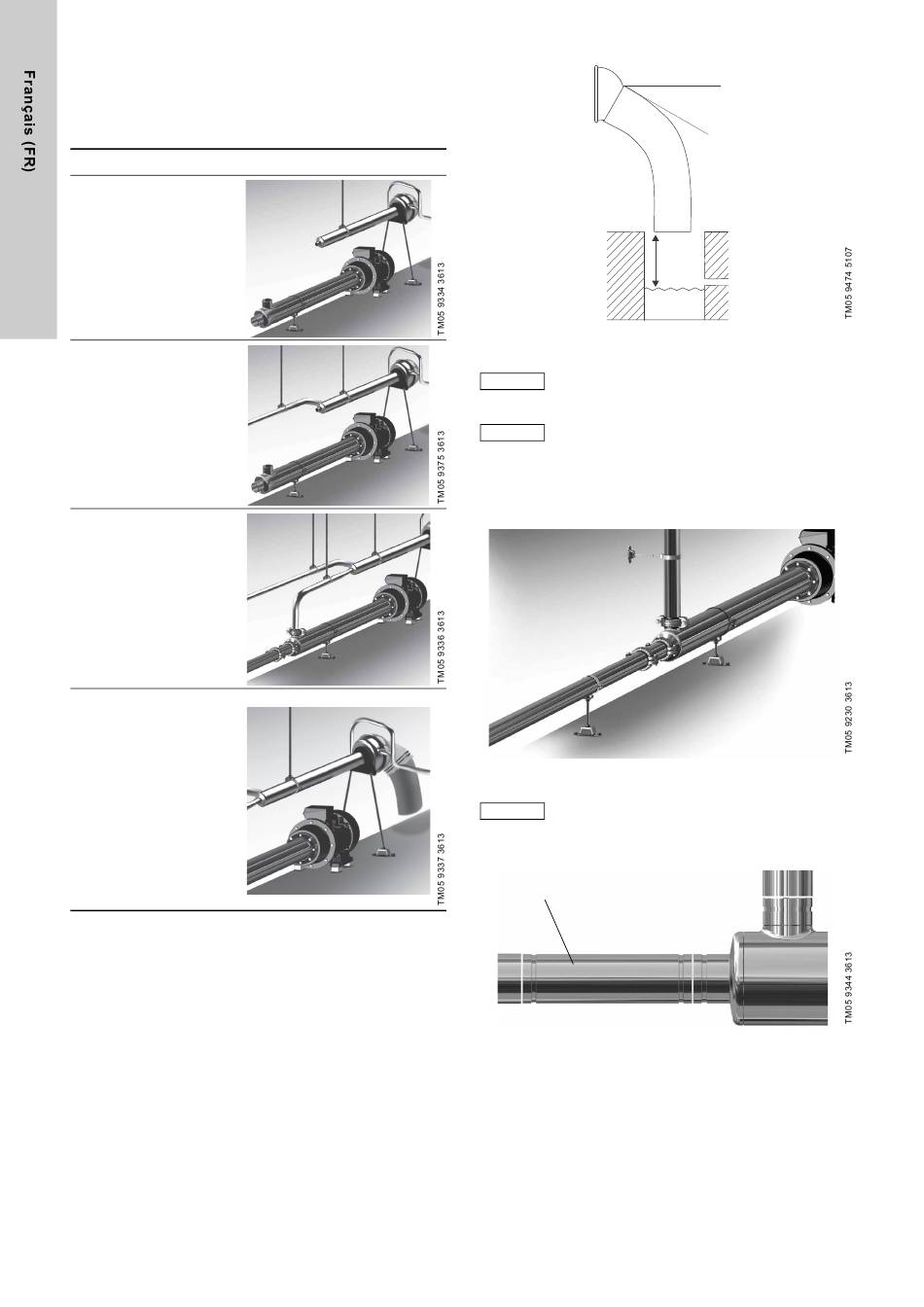

4.3.5 Tuyauteries d'aspiration et de refoulement (pompes
BMT et BMS hs)
Les tuyauteries d'aspiration et de refoulement sont équipées de
fourreaux d'écartement pour accouplements Victaulic.
Pour garantir une bonne installation, procéder comme suit.
Étape Description
La turbine est entraî-
née par un concen-
tré haute pression
provenant de la
membrane.
1
Connecter la sortie
haute pression à
l'entrée de la tur-
bine de la pompe
BMT.
Connecter l'entrée
2
de la pompe BMT.
Relier la pompe
3
BMT et la pompe
BMS hs.
Raccorder le flexible
(∅300) à la sortie du
corps de la turbine
par une sangle.
Guider le flexible
vers un réservoir, un
canal ou autre sys-
4
tème de purge.
Placer l'extrémité du
flexible au-dessus
du point le plus
élevé de la purge.
Le flexible doit être
soutenu.
Le concentré provenant de la turbine doit être capable de s'écou-
ler librement vers la purge quelles que soient les conditions de
fonctionnement. La hauteur au-dessus du niveau d'eau dans la
purge doit être d'au moins 300 mm. Le tube sortant de la turbine
et relié à la purge doit être de même diamètre sur toute sa lon-
gueur. La purge doit être plus large que le tube et ouverte de
sorte que le concentré, mélange d'air et d'eau (écume), puisse
s'évacuer librement.
10
Illustration
Fig. 17 Purge de la turbine Pelton
Le concentré doit pouvoir sortir librement en toutes
Précautions
circonstances.
Si la tuyauterie de refoulement est reliée à la sortie
du concentré, cette tuyauterie doit être équipée
Précautions
d'une sortie d'air.
4.3.6 Raccordement tuyauterie
Les tuyauteries d'aspiration et de refoulement doivent être soute-
nues au niveau de leurs extrémités.
Fig. 18 Supports horizontaux et verticaux de la tuyauterie
Éviter les contraintes sur la tuyauterie.
Précautions
Lors de la mise en place des raccords, il est important de laisser
un espace de 3,5 mm entre les deux tuyauteries. Voir fig. 19.
Raccord de service
Fig. 19 Position des fourreaux d'écartement
Min. 30°
Min. 300 mm
