4.1.3 Installation du moteur

Utiliser les amortisseurs de vibrations.
Précautions
Le moteur doit être à niveau. S'il existe un écart entre la fondation
et le moteur, utiliser un niveau, un calibre et des cales pour
mettre le moteur à niveau. Fixer ensuite le moteur à l'aide de vis
adaptées à la fondation.
Sens de rotation
Avertissement
La connexion électrique doit être réalisée par un
électricien agréé conformément aux réglementations
locales.
Brancher l'alimentation et vérifier le sens de rotation. Voir para-
graphe
électrique. Le sens de rotation doit corres-
5. Installation
pondre au sens en cours de fonctionnement normal. Voir la notice
du moteur.

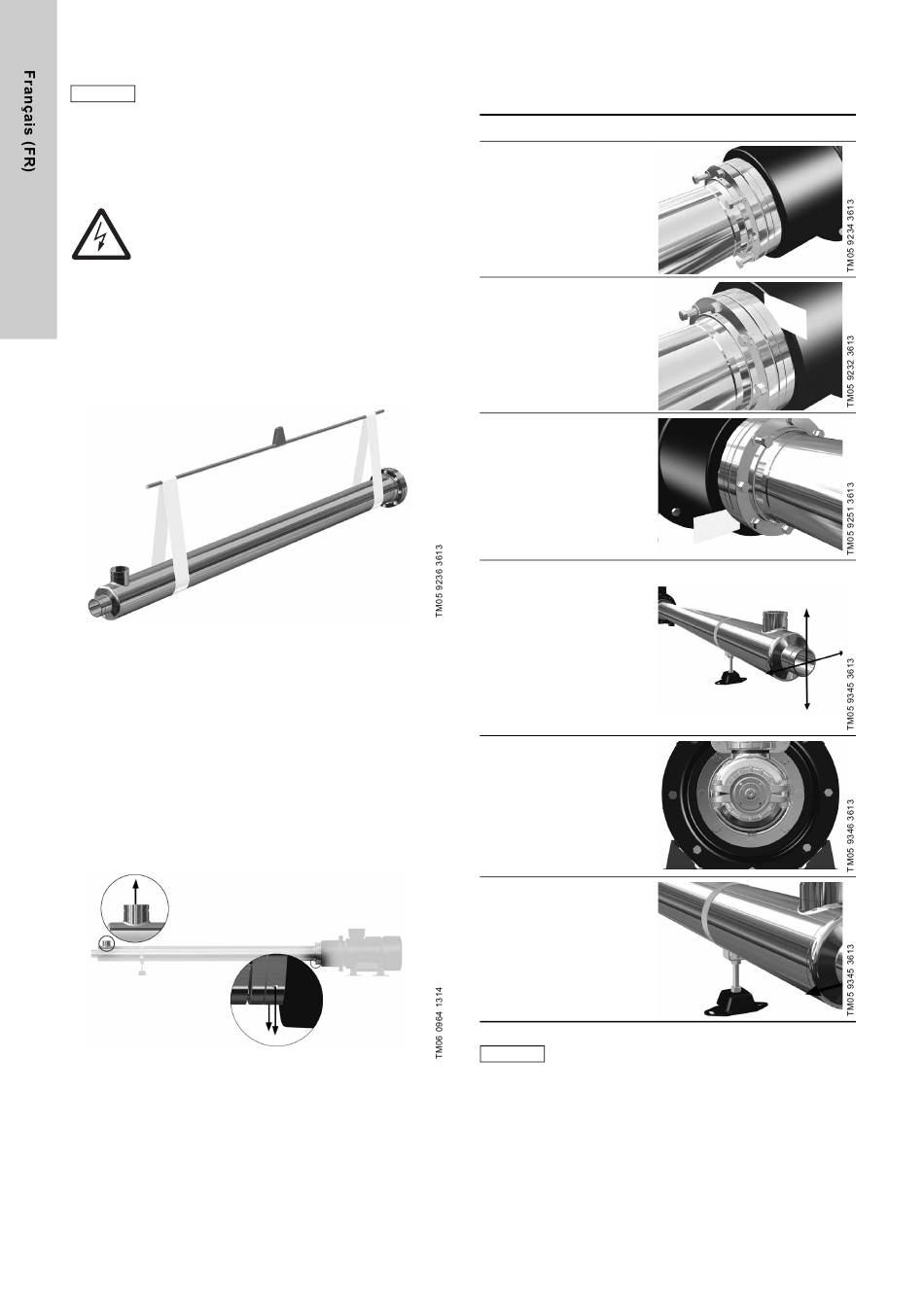

4.1.4 Levage et manutention de la pompe

Hisser la pompe au-dessus de son emplacement final et l'abais-
ser doucement.
Fig. 5
Levage correct de la pompe
Pour que la pompe s'adapte à la bride du moteur, fixer le pied
support livré avec le produit. Abaisser la pompe jusqu'à ce que le
pied support touche le sol.

4.1.5 Avant l'alignement du moteur et de la pompe

Avant l'alignement du moteur et de la pompe, s'assurer que les
orifices de purge sont orientés vers le bas. La tuyauterie d'aspira-
tion doit pointer vers le haut (à midi).
Cela permet de garantir le fonctionnement correct de la pompe et
de faciliter la maintenance. Vous pouvez modifier la position de la
tuyauterie ultérieurement. Suivre scrupuleusement les instruc-
tions du paragraphe
4.1.6 Alignement du moteur et de la
Tuyauterie d'aspiration
Fig. 6
Position des orifices de purge
6
pompe.
Orifices de purge

4.1.6 Alignement du moteur et de la pompe

Aligner le moteur et la pompe avant de serrer les vis. Pour garan-
tir une bonne installation, procéder comme suit.
Étape Description
Fixer les quatre vis
reliant le moteur à la
1
pompe.
Ne pas serrer les vis
pour l'instant.
Ajuster le jeu au
moyen du calibre ou
2
d'un instrument simi-
laire. Serrer une vis
à la main.
Ajuster le jeu qui se
trouve à 180 ° du
côté opposé de la vis
que vous venez de
3
serrer.
Ne pas serrer la vis.
Déplacer la pompe
pour ajuster le jeu.
Déplacer la pompe
pour ajuster le jeu au
moyen du calibre.
Serrer la vis à la
main. Si la tuyauterie
4
d'aspiration doit être
tournée, voir le para-
graphe
4.1.7 Position de la
tuyauterie d'aspira-
tion.
Lorsque le jeu est
ajusté, serrer toutes
5
les vis en croix à
33 Nm.
Fixer le pied support
6
sur la fondation.
Le pied support ne doit exercer aucune pression sur
Précautions
la pompe.
Illustration
