1. Installation
Connecteur
femelle
M12, codage D

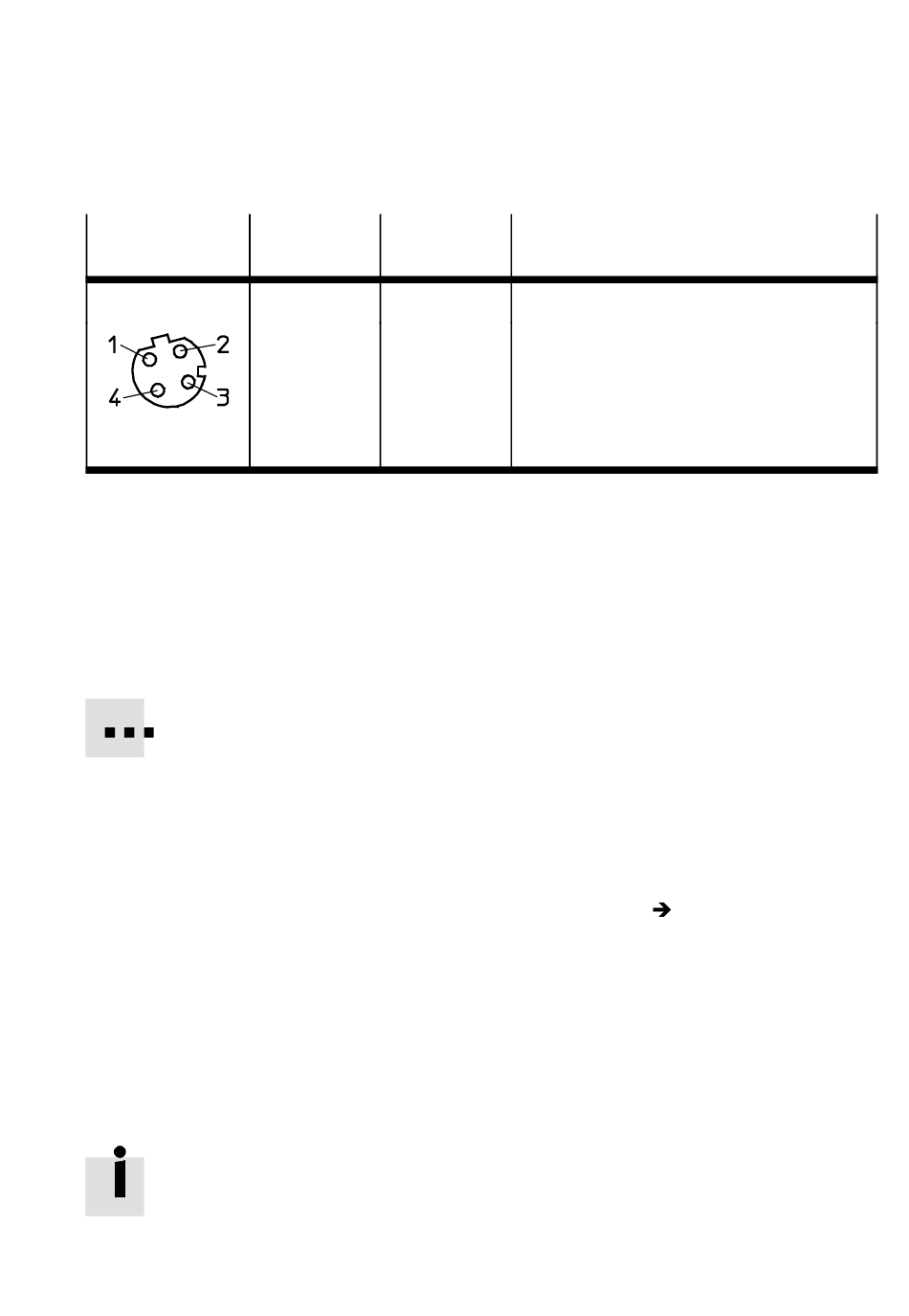

Tab. 1/4 : Affectation des broches de l'interface réseau
1.6.4 Raccordement au réseau
Festo P.BE-CPX-FB38-FR fr 1301a
Broche Signal
1 TD+
2 RD+
3 TD–
4 RD–
Boîtier Fe

Connexion avec connecteur Festo

Raccorder le terminal CPX au réseau au moyen des connec-
teurs Festo, type NECU-M-S-D12G4-C2-ET. Ce connecteur est
adapté aux câbles Ethernet présentant un diamètre de
6 ... 8 mm.
Pour atteindre l'indice de protection IP65/IP67 :
– utiliser les connecteurs Festo,
– fermer les interfaces inutilisées (
Spécification du câble
Utiliser des câbles Industrial Ethernet ronds blindés de
catégorie Cat 5 ou supérieure. Pour plus d'informations
concernant les spécifications des câbles, se reporter au
Tab. 1/3.
Le nœud de bus CPX-FB38 supporte la détection Crossover :
pour le raccordement de votre nœud de bus au réseau, à la
commande ou à un PC, utiliser au choix un câble Patch ou un
câble Crossover (Auto-MDI).
Commentaire
Données émises (Transmit Data, TD) +
Données reçues (Receive Data, RD) +
Données émises–
Données reçues–
Blindage/terre du système
(Shield/Functional Earth, FE)
paragraphe 1.7).
1-19
