2. Mise en service
Festo P.BE-CPX-FB38-FR fr 1301a

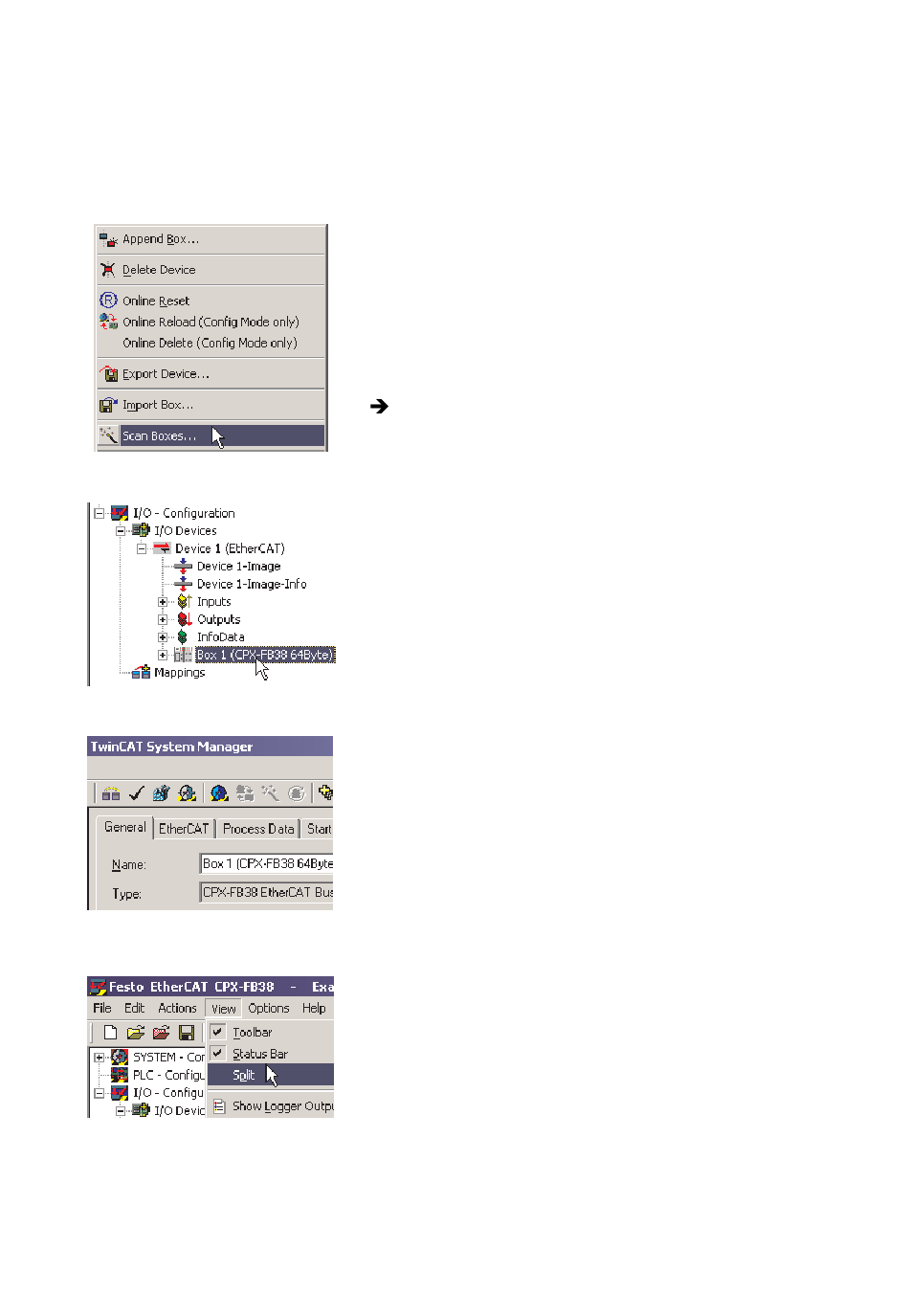

5. Sélectionner Scanner les box... ("Scan Boxes...").
Le System Manager recherche les appareils de terrain
("Boxes").
Les appareils de terrain (ici "Box 1") sont répertoriés
sous l'entrée "Device" correspondante (ici "Device 1") :
figure suivante.
6. Effectuer un clic gauche de la souris sur l'icône des box,
ici "Box 1 (CPX-FB38 64Byte)", afin d'afficher les pro-
priétés correspondantes, par ex. Réglages spécifiques à
EtherCAT ou les données de processus.
Les propriétés s'affichent à droite dans la fenêtre du
System Manager.
–
Les réglages spécifiques à EtherCAT, par ex. le com-
portement EtherCAT de la box ou du nœud de bus, se
trouvent sous :
EtherCAT > Réglages avancés ("Advanced Settings")
–
Une modification des propriétés de la box n'est généra-
lement pas nécessaire.
7. Si les propriétés de la box ne s'affichent pas :
Utiliser la fonction d'affichage Partager, afin de paramét-
rer un partage de la fenêtre :
Vue ("View") > Partager ("Split")
