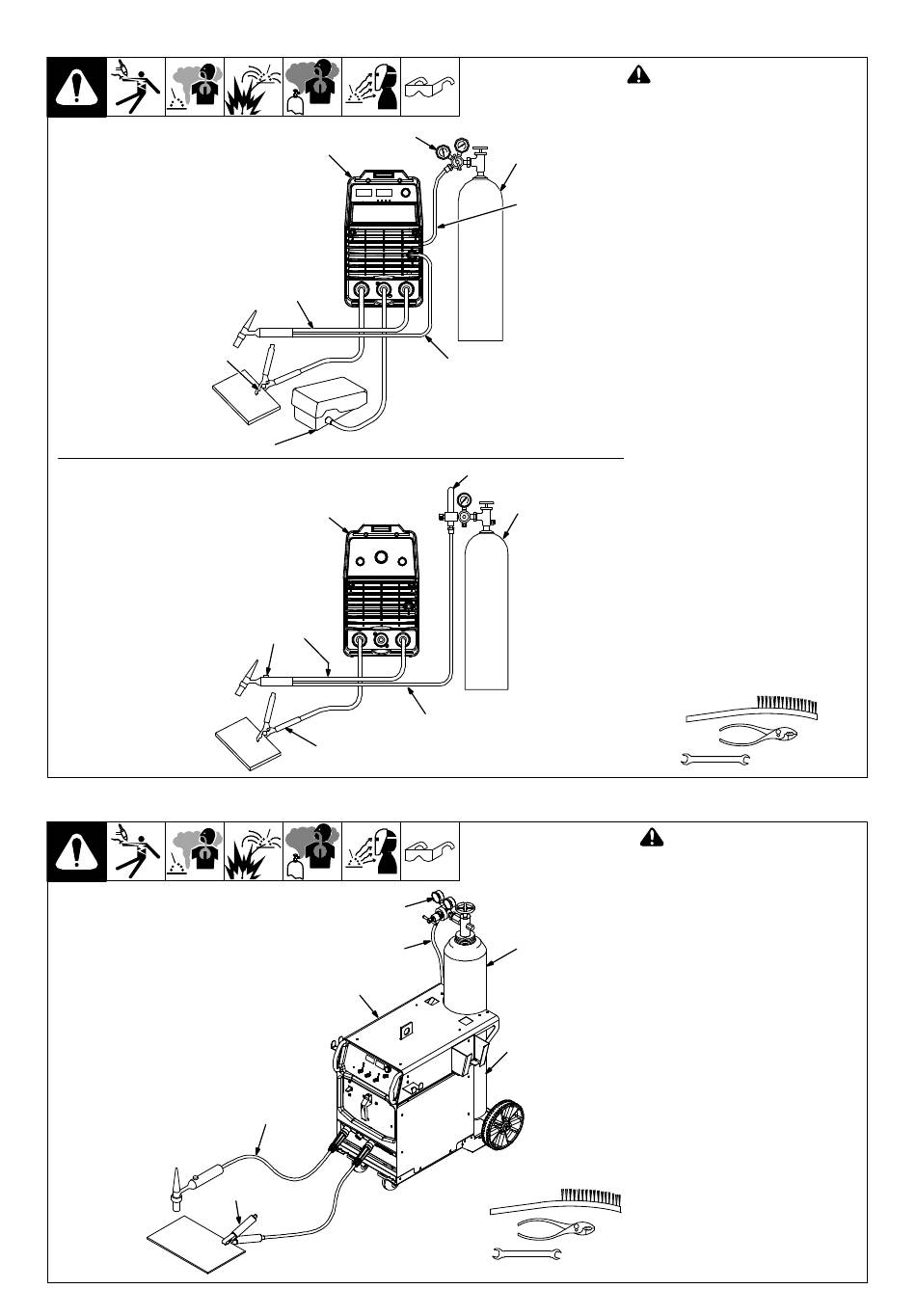

B. Raccordement de la torche refroidie par air au câble deux pièces
Torche sans vanne de gaz
Torche avec vanne de gaz
C. Raccordement d'une torche refroidie par air avec une connexion à circulation de débit
Torche sans vanne de gaz
4
6
7
8
4
−
9
6
7
2
1
4
6
7
2
3
1
5
803314
2
3
5
803664−A
3
5
Outils nécessaires :
5/8, 7/8 de pouce.
!
Mettre le poste de soudage hors
tension avant d'installer la torche.
.
Quand cela est possible, installer
un appareil haute fréquence
Se procurer le tuyau suivant :
1
Tuyau de gaz avec raccords
à droite 5/8-18
Raccordements:
2
Régulateur/débitmètre
3
Bouteille de gaz
4
Poste de soudage
5
Tuyau de gaz d'arrivée à la torche
6
Câble d'alimentation de la torche.
7
Pince de masse
Placer la pince de masse sur un endroit
propre, non peint de la pièce, près de la
zone de soudage.
Utiliser une brosse métallique pour
nettoyer la zone du joint de soudure.
8
Commande au pied
9
Electrovanne de gaz
Commandes
de
vanne,
et post-gaz de gaz. Ouvrir la vanne sur
la torche juste avant de souder.
Le pré-gaz sert à purger la zone
de soudage proche de l'atmosphère.
Le post-gaz est nécessaire pour refroidir
l'électrode de tungstène et la soudure et
pour éviter une contamination de ces
dernières. après le soudage, laisser
la vanne ouverte environ 1 seconde tous
les 10 ampères de courant de soudage.
Fermer la vanne sur la torche une fois
le post-gaz terminé.
Outils nécessaires :
5/8, 7/8 de pouce
!
Mettre le poste de soudage hors
tension avant d'installer la torche.
.
Quand cela est possible, installer
un appareil haute fréquence
Se procurer le tuyau suivant :
1
Tuyau de gaz avec raccords
à droite 5/8-18
Raccordements:
2
Régulateur/débitmètre
3
Bouteille de gaz
4
Poste de soudage
5
Electrovanne de gaz
Située à l'arrière de l'appareil.
6
Câble de torche une pièce
7
Pince de masse
Placer la pince de masse sur un endroit
propre, non peint de la pièce, près de la
zone de soudage.
Utiliser une brosse métallique pour
nettoyer l'emplacement du joint de
soudure.
OM−251981 Page 9
pré-gaz
804330−A
