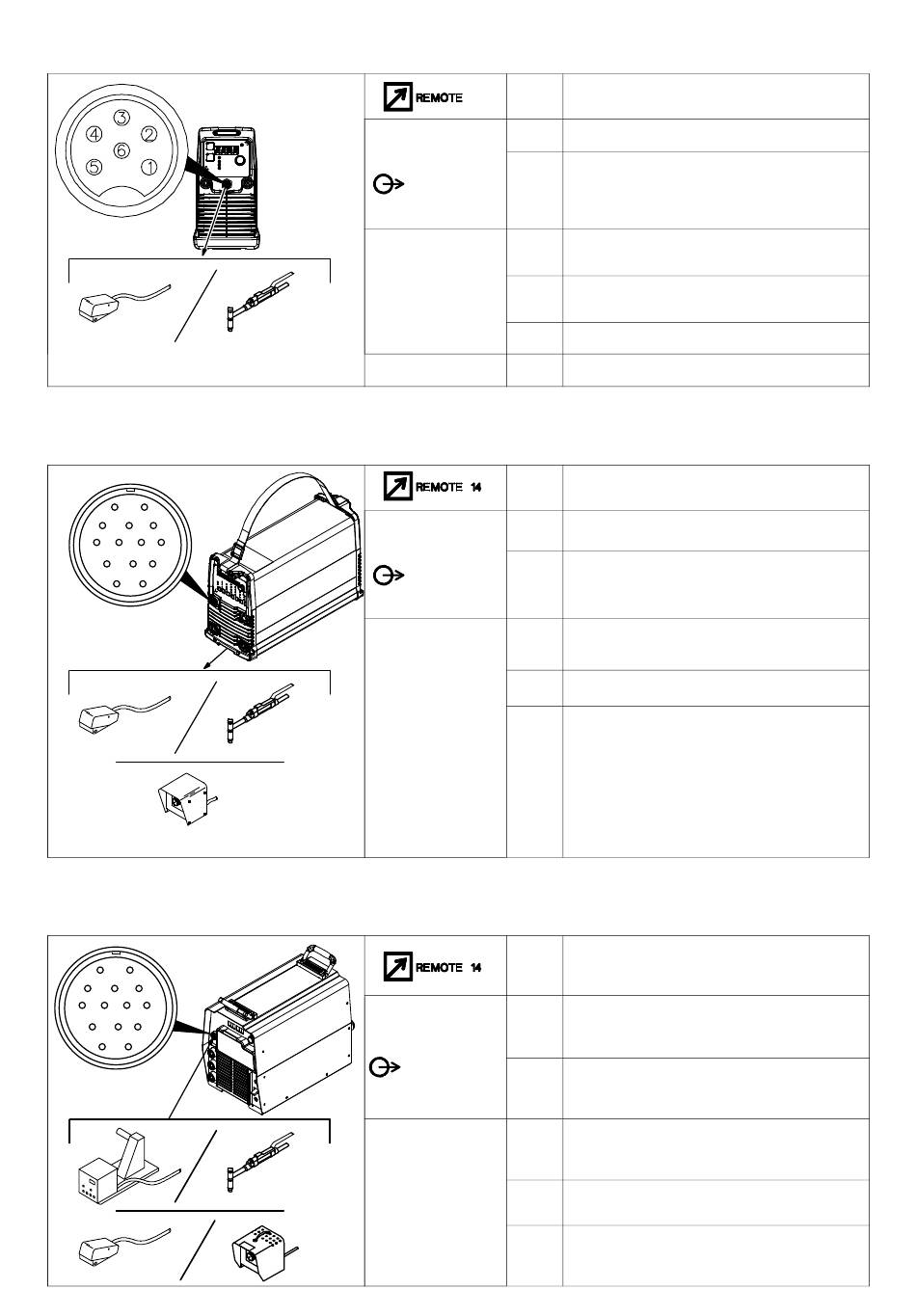

4-4. Informations prise femelle commande à distance 6 pour 15 volts C.C.
4-5. Informations prise femelle commande à distance 14 pour 15 volts C.C.
A
J
K
I
B
C L N
H
M
D
G
F
E
4-6. Informations prise femelle contrôle à distance 14 pour 24 volts C.A.
A
J
K
I
B
C L N
H
M
D
G
F
E
15 VOLTS C.C.
CONTACTEUR
DE SORTIE
COMMANDE
DE SORTIE A
DISTANCE
Réf. 805575-A
CHASSIS
15 VOLTS C.C.
CONTACTEUR
DE SORTIE
COMMANDE
DE SORTIE A
DISTANCE
805497-A
24 VOLTS C.A.
(CONTACTEUR)
DE SORTIE
COMMANDE
DE SORTIE A
DISTANCE
Prise
Indication concernant la prise de courant
6
1
Commande de contacteur +15 V C.C.
2
La fermeture du contact avec 1 ferme le circuit de
commande de contacteur et permet la sortie quand
la commande à distance TIG Lift−Arc est
sélectionnée.
3
Sortie vers la commande à distance ; +10 V C.C.
vers la commande à distance.
4
Signal de commande d'entrée de 0 à +10 V C.C.
depuis la commande à distance.
5
Circuit de commande commun à distance.
6
Commune châssis.
Prise
Indication concernant la prise de courant
A
Commande du contacteur +15 V C.C.
B
La fermeture du contact avec A actionne le circuit
de commande du contacteur 15 V C.C. et active la
sortie.
C
Sortie vers la commande à distance ; +10 V C.C.
vers la commande à distance.
D
Circuit de commande commun à distance.
E
Signal de commande d'entrée de 0 à +10 V C.C.
depuis la commande à distance.
*Reconfiguration possible comme entrée pour
l'activation de la sortie (arrêt de soudure, pour
arrêter la soudure à distance en dehors du cycle
normal de soudage. La connexion à la broche D
doit être toujours maintenue. En cas de coupure de
cette connexion, la sortie est désactivée et Auto
Stop s'affiche.
Prise
Indication concernant la prise de courant
A
24 V C.A. Protégée par un dispositif de protection
CB2 supplémentaire.
B
La fermeture du contact avec A active le circuit de
commande du contacteur 24 V C.A.
C
Sortie vers la commande à distance ;
0 à +10 V C.C., +10 V C.C. en mode MIG.
D
Circuit de commande commun à distance.
E
Signal de commande d'entrée de 0 à +10 V C.C.
depuis la commande à distance.
,
référence G.
OM−251981 Page 7
