4-2. Pièces composantes nécessaires et montage de la torche - Torches de la série WP
refroidies à l'eau
5
6
7
17
4-3. Pièces composantes nécessaires et montage de la torche - Torches de la série WP
refroidies à l'air
1
15

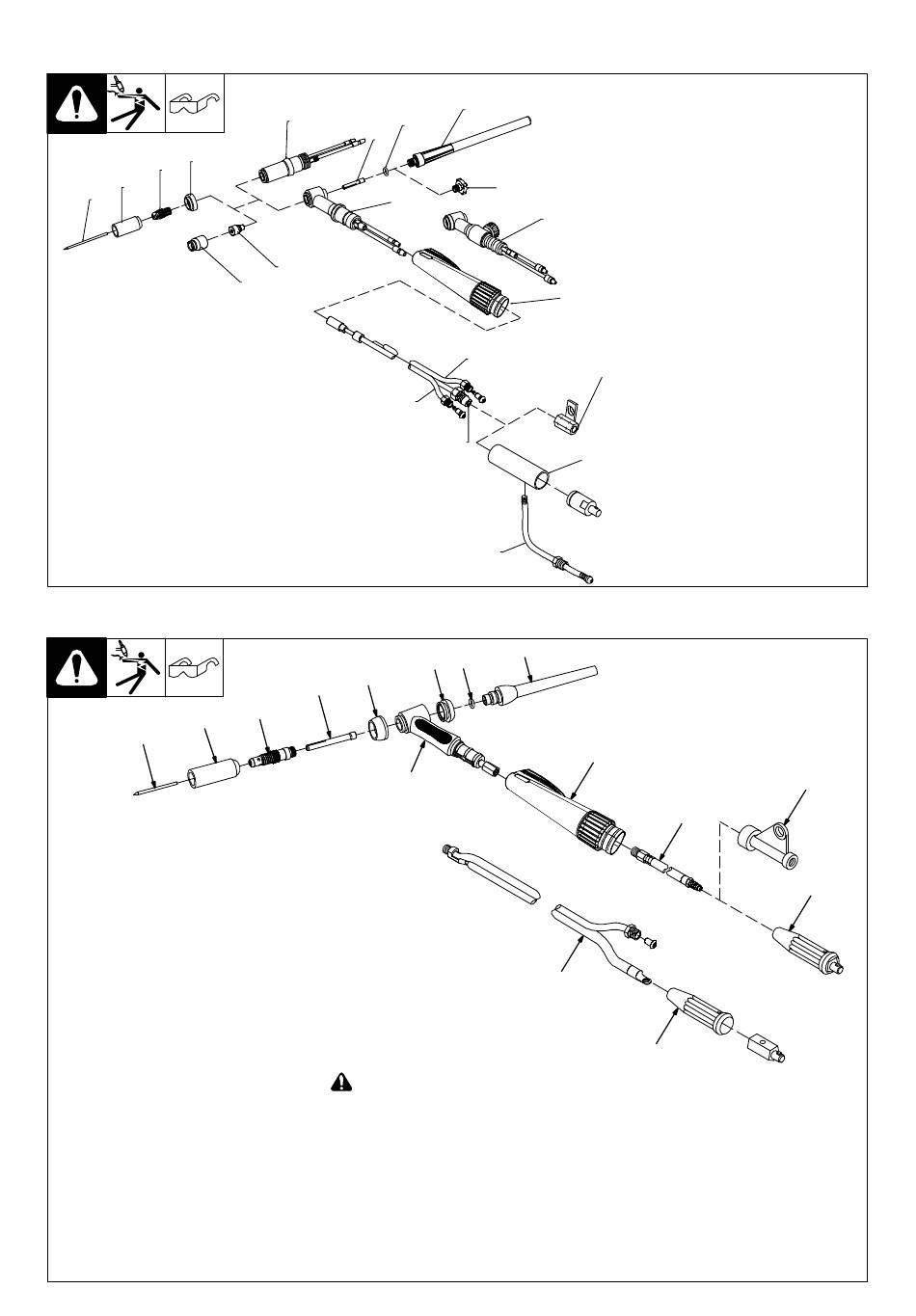

Montage des pièces de la torche
1 Buse
2 Corps de la pince de serrage
3 Pince de serrage
4 Protection thermique
5 Isolant de chapeau de siège
6 Joint torique
7 Chapeau de siège
8 Corps de torche/tête de torche
OM−251981 Page 6
Montage des pièces de la torche
4A
2
3
4
8
9
12
4
3
2
8
!
Avant le soudage, s'assurer que la tête
de la torche est bien fixée au corps.
9 Poignée
10 Câble d'alimentation une pièce
11 Adaptateur du câble d'alimentation
électrique
12 Adaptateur à circulation de débit type
international
.
L'adaptateur n'est nécessaire que si la
torche est équipée d'un câble une pièce.
13 Câble d'alimentation deux pièces
1
1
4B
10
13
14
11
15
16
7
6
5
9
Or
13
1 Chapeau de siège
2 Joint torique
3 Pince de serrage
4 Corps de la torche (standard)
4A Corps de la torche (crayon)
4B Corps de la torche (valve eau/gaz)
5 Protection thermique
6 Corps de la pince de serrage
7 Buse
8 Lentille de gaz
9 Buse à lentille de gaz
10 Poignée
11 Câble d'alimentation
12 Tuyau d'eau
13 Tuyau de gaz
14 Adaptateur du câble d'alimentation
électrique
15 Adaptateur de type international
16 Tuyau d'eau pour adaptateur de type
international
Montage du corps de la torche
Bien serrer les raccords. Remplacer la
buse, la protection thermique et le chapeau
de siège quand cela est nécessaire.
17 Électrode en tungstène
(voir la section 7)
Installation de l'électrode en tungstène
Pour régler la position de l'électrode en
tungstène, desserrer le chapeau de siège.
10
14
14 Fiche de type international
.
L'adaptateur n'est nécessaire que si la
torche est équipée d'un câble deux pièces
(voir Section 4-7B).
Montage du corps de la torche
Bien serrer les raccords. Remplacer la buse,
la protection thermique et le chapeau de siège
quand cela est nécessaire.
15 Électrode en tungstène
(voir la section 7)
Installation de l'électrode en tungstène
Pour régler la position de l'électrode en
tungstène, desserrer le chapeau de siège.
804308−B
11
12
804305−A
