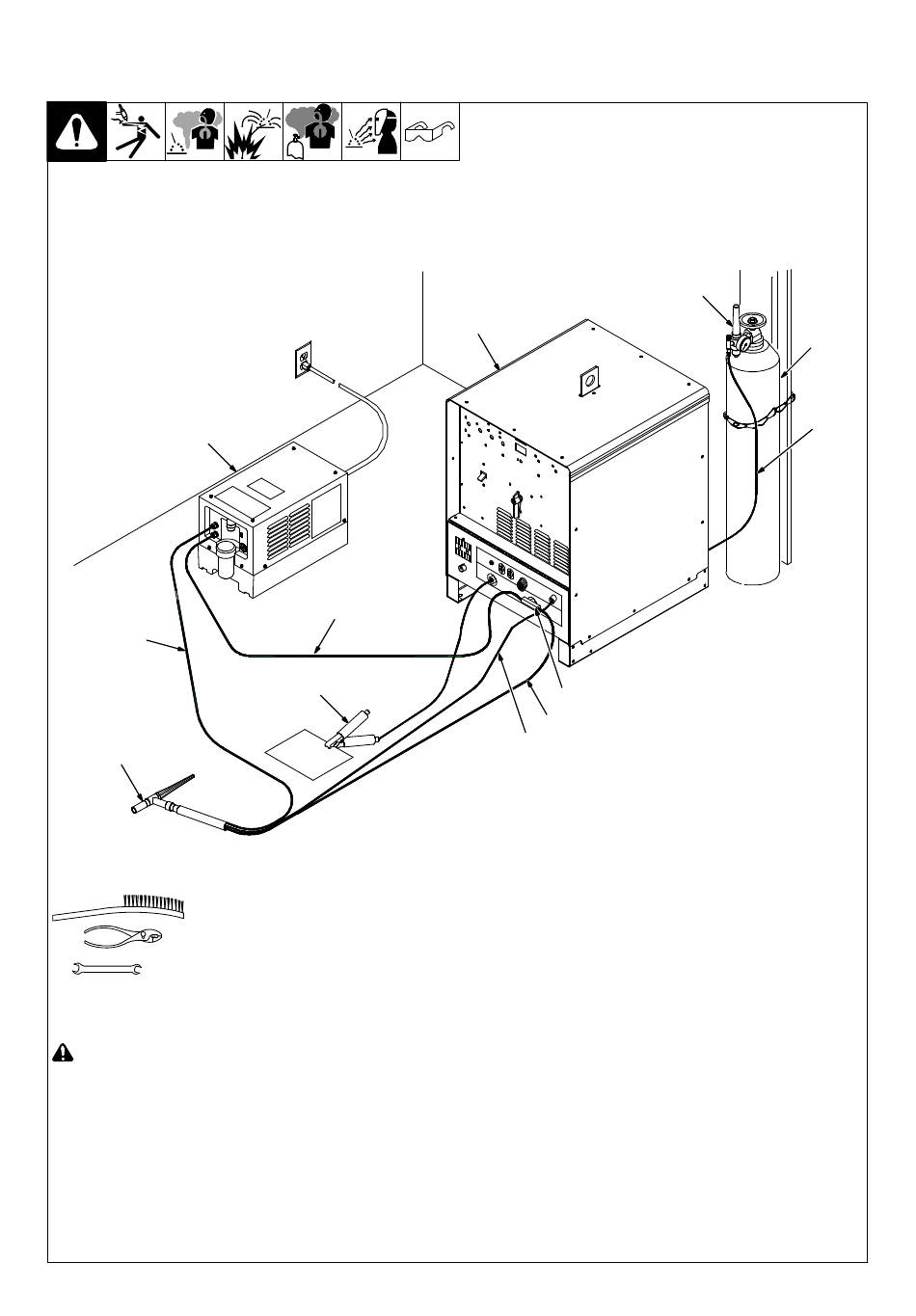

4-7. Raccordement de la torche

A. Raccordement de la torche refroidie à l'eau avec un système de refroidissement autonome
11
10
5
Outils nécessaires :
5/8, 7/8, 1−1/8 de pouce
!
Mettre le poste de soudage hors
tension et déconnecter l'alimentation
électrique du système
d'installer la torche.
.
Quand cela est possible, installer
un appareil haute fréquence
1 Poste de soudage
2 Régulateur/débitmètre
3 Bouteille de gaz
4 Tuyau de gaz (fourni par le client)
OM−251981 Page 8
7
12
Se procurer la bonne longueur avec raccords
à filetage à droite de 5/8-18.
avant
5 Torche
6 Adaptateur du câble d'alimentation
électrique
7 Tuyau de refroidissement (fourni par
le client)
Se procurer la bonne longueur avec raccords
à filetage à gauche de 5/8-18.
8 Retour du refroidissement de la torche/
câble d'alimentation électrique rouge
Raccorder le retour de refroidissement
de la torche/câble d'alimentation électrique
1
6
8
9
à l'adaptateur d'alimentation électrique et
raccorder l'adaptateur à la sortie de soudage.
9 Tuyau de gaz de la torche
10 Tuyau de refroidissement vers la torche
(bleu)
11 Système de refroidissement
12 Pince de masse
Placer la pince de masse sur un endroit
propre, non peint de la pièce, près de la
soudure.
Utiliser une brosse métallique ou du papier
abrasif pour nettoyer l'emplacement du joint
de soudure.
2
3
4
