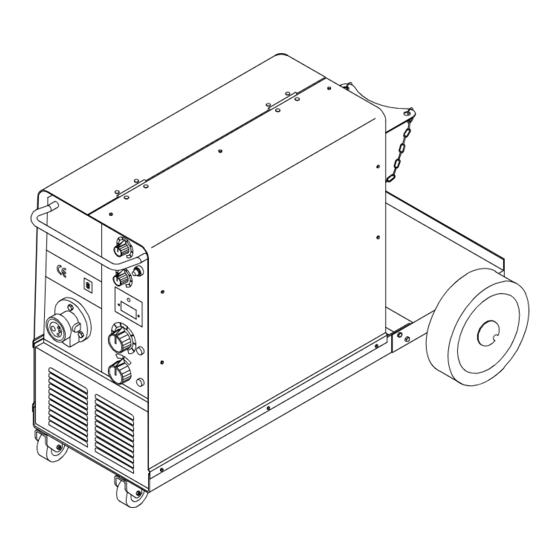

INTEGRA 350 Professional
MANUEL DE L'UTILISATEUR
OM-196 808C/fre
décembre 2000
Correspond au no. de série : 178 505
Procédés
MIG
Soudage Fil Fourré
Description
Source d'Alimentation pour le Soudage
à l'Arc
Dévidoir

Publicité

Table des Matières
loading

Manuels Connexes pour Miller INTEGRA 350 Professional

Sommaire des Matières pour Miller INTEGRA 350 Professional

  • Page 1 OM-196 808C/fre décembre 2000 Correspond au no. de série : 178 505 Procédés Soudage Fil Fourré Description Source d’Alimentation pour le Soudage à l’Arc Dévidoir INTEGRA 350 Professional MANUEL DE L’UTILISATEUR Visitez notre site sur www.MillerWelds.com...
  • Page 2 1929 demeure inchangé. Ce manuel de l’utilisateur est destiné à vous aider à profiter le mieux de vos produits Miller. Veuillez prendre le temps de lire les précautions de sécurité. Elles vous aident à vous protéger contre des dangers éventuels au travail.

  • Page 3: Table Des Matières

    Table des matières SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT UTILISATION 1-1. Signification des symboles ........1-2.
  • Page 4 Adresse du fabricant: Via Privata Iseo, 6/E 20098 San Giuliano Milanese, Italy Déclare que le produit: INTEGRA 350 Professional est conforme aux directives et normes suivantes: Directives Directives concernant la compatibilité électromagnétique: 89/336/EEC Directive concernant la basse tension: 73/23/EEC Directives concernant les machines: 89/392/EEC, 93/31/EEC, 93/44/EEC, 93/68/EEC Normes Compatibilité...

  • Page 5: Section 1 - Consignes De Securite - Lire Avant Utilisation

    SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT UTILISATION som _nd_fre 4/98 1-1. Signification des symboles Signifie Mise en garde ! Soyez vigilant ! Cette procédure présente des risques de danger ! Ceux-ci sont identifiés par des symboles adjacents aux directives. Ce groupe de symboles signifie Mise en garde ! Soyez vigilant ! Il y a des Y Identifie un message de sécurité...
  • Page 6 LES RAYONS DE L’ARC peuvent pro- LES ACCUMULATIONS DE GAZ ris- voquer des brûlures dans les yeux et quent de provoquer des blessures ou sur la peau. même la mort. Le rayonnement de l’arc du procédé de soudage D Fermer l’alimentation du gaz protecteur en cas de génère des rayons visibles et invisibles intenses non utilisation.

  • Page 7: Dangers Supplémentaires En Relation Avec L'installation, Le Fonctionnement Et La Maintenance

    1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement et la maintenance Risque D’INCENDIE OU DES ORGANES MOBILES peuvent D’EXPLOSION. provoquer des blessures. D Ne pas placer l’appareil sur, au-dessus ou à proxi- D Rester à l’écart des organes mobiles comme le mité...

  • Page 8: Principales Normes De Sécurité

    1-4. Principales normes de sécurité Safety in Welding and Cutting, norme ANSI Z49.1, de l’American Wel- Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1, ding Society, 550 N.W. Lejeune Rd, Miami FL 33126 de la Compressed Gas Association, 1235 Jefferson Davis Highway, Suite 501, Arlington, VA 22202.

  • Page 9: Section 2 - Installation

    SECTION 2 – INSTALLATION 2-1. Spécifications Ampérage d’entrée nominal en fonction de la puissance Sortie nominale nominale Tension max. 100% 230 V 400 V circuit ouvert Modèle Dimension (mm) Poids (kg) 210 A 270 A 300 A 32 A 19 A 332 x 650 x 705 24,5 V 27,5 V...

  • Page 10: Courbes Volts-Ampères

    2-3. Courbes volts-ampères Les courbes volts-ampères mon- trent la tension minimum et maxi- mum et les possibilités d’ampérage de sortie du poste. Les courbes d’autres réglages tombent entre les courbes indiquées. 2-4. Installation de l’alimentation en gaz Attacher avec une chaîne la bou- teille de gaz au chariot, au mur ou à...

  • Page 11: Montage Du Galet D'entraînement Et Du Guide D'admission Du Fil

    2-5. Montage du galet d’entraînement et du guide d’admission du fil Vis de blocage Guide d’admission du fil Desserrer la vis. Glisser le bout aussi près que possible des galets d’entraînement sans les toucher. Serrer la vis. Galet tendeur de fil Galet d’entraînement Monter le galet d’entraînement adapté...

  • Page 12: Choix De L'emplacement Et Raccordement De L'alimentation

    2-9. Choix de l’emplacement et raccordement de l’alimentation Confier cette installation à un per- sonnel qualifié. Plaque signalétique Alimenter l’appareil avec la tension prévue. 457 mm pour la circulation d’air TERRE/PE Raccorder d’abord TERRE/PE ST-801 721 2-10. Montage de la pince de masse Raccordement du dévidoir de fil Raccorder la masse Borne d’alimentation négative...

  • Page 13: Section 3 - Fonctionnement

    SECTION 3 – FONCTIONNEMENT 3-1. Commandes Poignée Commande de la vitesse du fil Fusible Durée des pointages Ampèremètre/V oltmètre digital Voyant de surchauffe Bouton de réglage fin de la tension Porte–fusible Bouton marche/arrêt sélecteur de gamme de tension 10 Connecteur de torche OM-196 808 Page 9...

  • Page 14: Section 4 - Maintenance Et Depannage

    SECTION 4 – MAINTENANCE ET DEPANNAGE 4-1. Maintenance de routine Y Couper l’alimentation avant d’effectuer des travaux d’entretien 3 mois Réparer ou Remplacer les étiquettes remplacer un câble illisibles de soudage fissuré Nettoyer et serrer les bornes de soudage 6 mois Souffler ou aspirer l’intérieur.

  • Page 15: Dépannage

    4-4. Dépannage Cause Remède Pas de sortie de soudage; le fil n’est pas S’assurer que l’interrupteur d’alimentation secteur est branché (voir Section 2-9). alimenté Remplacer le fusible d’alimentation du bâtiment ou réarmer le coupe-circuit (voir Section 2-9). Réarmer le coupe-circuit CB1. Serrer les connexions de la gâchette.

  • Page 16: Section 5 - Schema Electrique

    SECTION 5 – SCHEMA ELECTRIQUE cod.956.142.388 Figure 5-1. Schéma des connexions OM-196 808 Page 12...

  • Page 17: Section 6 - Liste Des Pieces

    SECTION 6 – LISTE DES PIECES Pièces de carrosserie et chariot Item Ref. Code Qty. Item Ref. Code Qty. 000151187 PV.0.0.18 156012104 ZC.0.0.12 116122307 ZC.0.0.6 156034001 BP.2.0.19 656043027 057014063 UV.0.7 156023154 056054068 ZC.0.0.11 056054067 ZW.0.0.3 116121116 ZC.0.0.7 116005165 DZ.0.0.25 156002018 QF.0.0.13 150005001 116122308 ZC.0.0.8 156011002...
  • Page 18 Ensemble principal Qty. Item Ref. Code Item Ref. Code Qty. 156018033 056061042 UV.0.0.7 156009079 056126069 ZC.0.0.2 156032064 GF.1.04 056067188 UV.0.0.9 156009075 GF.1.0.2 000046432 OL.0.0.14 000010191 FU.1.0.6 056092039 EZ.4.0.5 000058628 FU.1.0.7 M 42V 057010046 ZC.0.3 656102001 BH.0.0.8 057062006 ZC.4.2 116009041 CV.0.0.2 056018002 ZC.4.0.3 000058628...
  • Page 19 Entrée en vigueur le 1 janvier 2000 Cette garantie limitée remplace toutes les garanties antérieures de MILLER et exclut toutes les autres garanties expresses ou implicites. GARANTIE LIMITEE – En vertu des dispositions et des La garantie limitée True Blue MILLER ne s’applique pas conditions ci-après, MILLER Electric Mfg.
  • Page 20 Phone: 920-735-4505 USA & Canada FAX: 920-735-4134 International FAX: 920-735-4125 European Headquarters – United Kingdom Phone: 44 (0) 1204-593493 FAX: 44 (0) 1204-598066 Miller Europe Italy Phone: 39 (0) 2982901  IMPRIME AUX USA 2000 Miller Electric Mfg. Co. 1/00...
