3. Installation
Festo P.BE−SFC−DC−IO−FR fr 0801a
L'alimentation électrique du capteur de référence (24 V cc /
Ground) est disponible via la broche 1/3.
Attention
Endommagement des appareils.
La tension continue 24 V cc sur la broche 1 n'est pas proté
gée contre une surcharge, elle est prélevée sur l'alimenta
tion principale après la protection contre l'électricité stati
que et l'inversion de polarité.
Utiliser le connecteur exclusivement pour le capteur de
·
référence (alimentation du capteur).
L'utilisation comme alimentation électrique pour d'autres
consommateurs est interdite.
L'entrée pour le signal de capteur REF est conforme dans ses
propriétés électriques à la spécification d'entrée de l'annexe
Caractéristiques techniques".

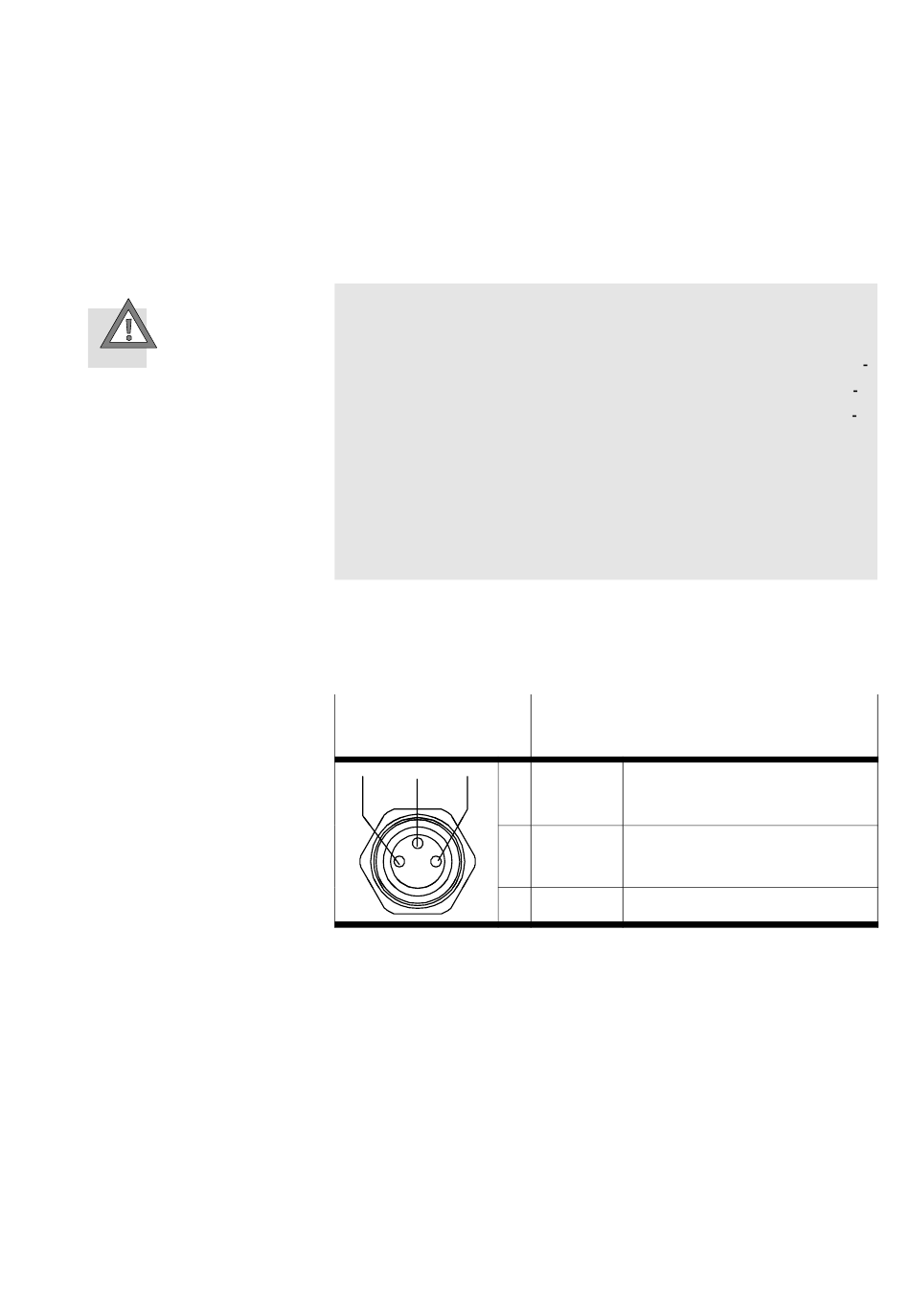

Connecteur femelle
M8
3
4
1
Tab. 3/9 : Connecteur Ref" (capteur de référence) sur le
SFC−DC
Description
1
+24 V cc
Sortie de tension pour le
capteur de référence +24 V cc
4
K
Contact du capteur de
référence
3
GND
Ground
3−17
