Festo SFC−DC Manuel Électronique page 52

3. Installation
3−8
L'alimentation doit remplir les exigences suivantes :
Alimentation électrique
Alimentation principale (broches S1, S2)
Courant nominal
Courant de pointe
Fusible interne
Alimentation logique (broches 1, 2)
Courant nominal
Courant de pointe
Fusible interne
Tab. 3/4 : Spécification de l'alimentation électrique
1 2
1
Liaison équipotentielle est absolument nécessaire !
2
Fusibles externes
(en option, pour la protection des fusibles internes)
3
Borne de terre (en option, voir paragraphe 3.3)

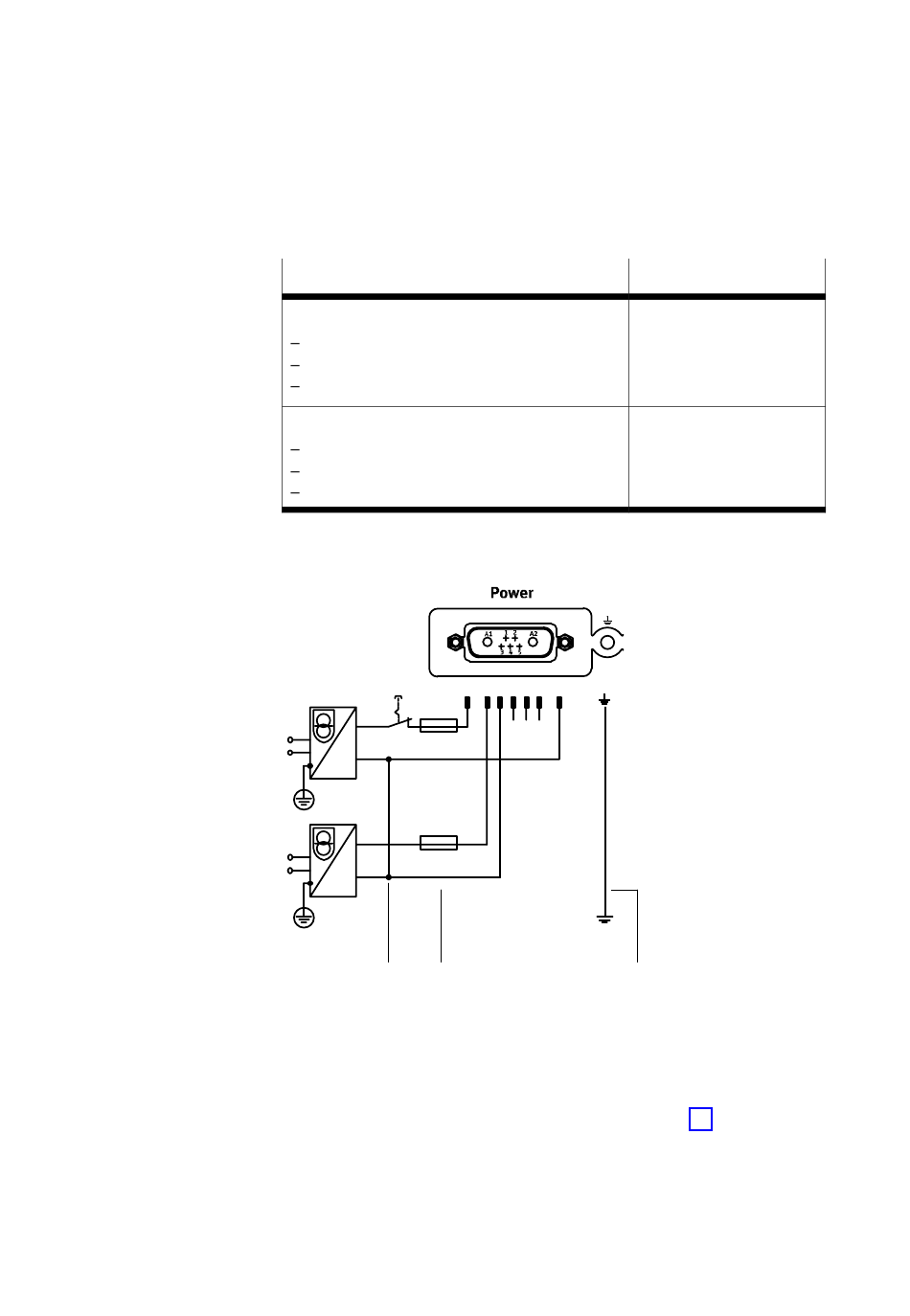

Fig. 3/2 : Exemple de connexion de l'alimentation électrique
A1 1 2 3 4 5 A2
Festo P.BE−SFC−DC−IO−FR fr 0801a
Valeur
24 Vcc ± 10 %
3 A ± 30%
5 A ± 30%
7 A ultrarapide
24 Vcc ± 10 %
0,1 A ± 30%
0,8 A ± 30%
1 A retardé
3
