Invacare Orion Metro Manuel De Maintenance page 26

Orion
• Clé de 10 mm
• Clé de 17 mm
• Clé de 19 mm
• Clé de 32 mm
• Tournevis Phillips
• Cale en bois de support
1. Retirez le siège.
2. Retirez le carter.
3. Débranchez le câble de la batterie.
4.
Placez une cale en bois de support sous la partie
avant du châssis de façon à ce que la roue avant ne
touche plus le sol.

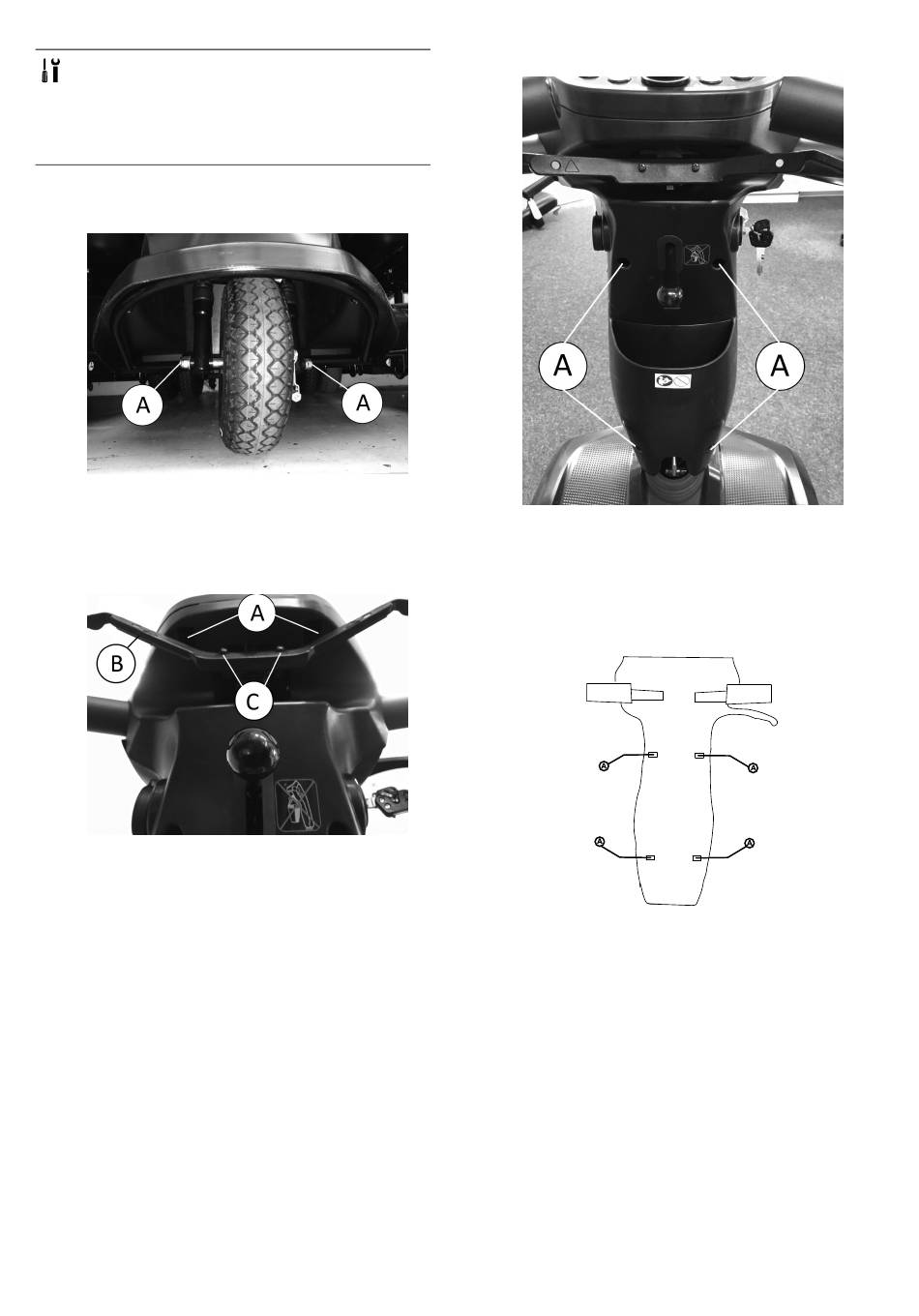

Remplacement de la colonne de direction
1.
Retirez les vis du levier de commande C.
2. Retirez le levier de commande B.
3. Desserrez et retirez les vis A sur la console de
commande.
4. Retirez la console de commande.
26
5.
Retirez les vis A sur le carter de la colonne de
direction arrière.
6. Retirez le carter de la colonne de direction.
7. Desserrez les vis sur le support de panier avant.
8. Retirez le support du panier.
9. Retirez les entretoises.
10. Déconnectez le câble du faisceau électrique.
11.
Retirez les vis A sur le carter de la colonne de
direction avant.
12. Retirez le carter de la colonne de direction avant.
13. Desserrez le câble de frein. Reportez-vous à la
section 5.9.1 Remplacement des freins à main, page
29.
